Віконні отвори в каркасному будинку своїми руками

Незважаючи на те, що в теорії будівництво каркасного будинку здається простим, коли справа доходить до практики виникає маса питань. Один з таких питань стосується оформлення віконного отвору в дерев'яному будинку. Так як крок стійок в каркасному будинку строго визначений, віконні та дверні прорізи порушують загальну конфігурацію. Тому крайней важливо правильно зробити цей отвір і зміцнити його, адже навантаження при неправильному складанні буде розподілятися нерівномірно, а це вже загрожує не тільки втратою форми бруса, але і руйнуванням елементів будівлі.

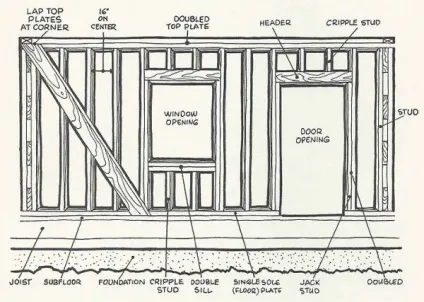

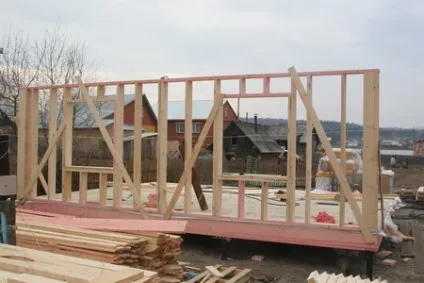

Каркас стіни з отвором під вікно

особливості каркаса

Каркас найчастіше складається з дерев'яних елементів (рідше з метало профілю), тому дуже важливо розрахувати навантаження на окремі елементи. Щоб навантаження на фундамент в будинку була більш рівномірною, застосовують будівництво нижньої і верхньої обв'язки, а крок стійок в самому каркасі роблять близько 1 метра.

Однак є місця, в яких доводиться робити більш широкий крок - це всілякі прорізи - вікна, двері, причому як зовнішні, так і внутрішні.

Вікно більше 120 см в довжину ускладнює конструкцію, тому краще не перевищувати ці розміри

Отвір можна оформляти двома способами:

• з пристроєм ригеля (це фінська технологія)
• з пристроєм Хідер (такого способу віддають перевагу в Канаді)

Обидва способи досить надійні і добре зарекомендували себе, однак найчастіше при будівництві будинків вУкаіни використовують фінський спосіб. Детальніше розглянемо нижче.

Зразкові розміри при формуванні вікна

Використання ригеля і його пристрій

Фінський спосіб заснований на пристрої ригеля. Ригель - це опорна балка, на яку спираються інші несучі елементи будівельної споруди, при чому ригель може бути як нижнім, так і верхнім. У каркасному будинку роль ригеля виконує стоїть на ребрі дошка, яка в врізана у верхній частині стійок каркаса. Основною функцією ригеля є розподіл навантаження від балок перекриття.

Пристрій ригеля (схема)

Ригель найчастіше складається з декількох частин, тому що стіна будинку зазвичай більше 6 метрів в довжину, а дошки коротше. Ригель зістиковується тільки над стійкою, що робить конструкцію більш надійною. Постарайтеся уникнути стикування над тією стійкою, де вже є стик верхньої обв'язки.

пристрій Хідер

Другий спосіб пристрою отвору в будинку заснований на установці подвійних стійок і Хідер. Подвійна стійка являє собою одну цілу стійку і другу додаткову. Також укорочені стійки ставляться під віконним отвором і над ним, зі звичайним кроком для каркаса.

Віконний проріз з Хідер

У стіні, де немає вікон, навантаження через стійки рівномірно передається нижньої обв'язки і далі до фундаменту, проте там, де є вікно, залишається велика відстань між стійками. Тому необхідно встановлювати над вікном Хідер. Він складається з здвоєною або навіть побудованої дошки, а висота його коливається від 100 до 130 см. Вона залежить від розмірів самого вікна і навантаження від лаг перекриття (балок). Хідер, як і ригель, приймає на себе навантаження і сприяє її більш рівномірному розподілу.

Схема канадського будинку, отвір вікна з Хідер

Під Хідер і під прорізом в будинку укладають горизонтальні дошки, які зазвичай розрізають додаткову стійку на 2 частини. Верхня дошка необхідна, якщо Хідер зібраний з двох дощок з проміжком посередині. У цьому проміжку закладають пінопласт (або інший утеплювач), в результаті отримуючи такі параметри: 50 мм дерева + 50 мм пінопласту + 50 мм дерева. Тепер до дошки кріпити вікно.

Хідер лежить на укороченою стійці

Знизу також встановлюється дошка. Її основна мета - витримати вагу вікна і передати його через укорочені стійки до нижньої брусової обв'язки, далі до чорного підлозі, до лагам і фундаменту. Кількість опорних стійок залежить від ширини віконного отвору, також як і розмір перемичок.

На що звернути увагу

1. Відстань між стійками каркасного будинку. Яка відстань слід дотримуватися між вільними стійками? Якщо брати в розрахунок стандартну ширину будівельних утеплювачів, наприклад, мінеральна вата і пінопласт мають ширину 120 см, то таку ж відстань слід формувати між стійок. Відстань можна зменшити, але для цього необхідно провести деякі розрахунки. Для цього необхідно знати відстань між балкою вікна і стійкою кута. Розглянемо один приклад. Якщо ця відстань дорівнює 400 см. То стійки слід ставити так, що ширина прорізів складе - 120 см, 120 см, 120, див і 25 см. Ви помітили, що сума не дорівнює 400? Це тому, що ми враховували товщину самої стійки. В даному випадку вона дорівнює 5 см.
2. Містки холоду. Зверніть увагу на містки холоду. Деревина погано зберігає тепло, тому район стійок і балок - це потенційна область містків холоду, особливо з огляду на, що на всі боки від дерева лежить утеплювач. Саме тому не варто робити число стійок більшим, ніж необхідно, розраховуючи на більшу надійність каркаса. Найменший крок, який можна собі дозволити - 60 см.
3. Якісна фіксація. Для фіксації будь-яких кутів і стійок каркасного або каркасно щитового будинку можна застосовувати прості 75 мм саморізи. Досить 4 -6 саморізів на прості стійки і близько 10 штук на кутові конструкції. Щоб фіксацію зробити більш надійною, саморізами дошки скріплюються «на косу». Така фіксація дозволить обійтися без застосування металевих куточків або пластин. А обрешітки згодом намертво зв'яже стійки каркасного будинку між собою. Для вікон краще використовувати саморізи 100 мм.
