Військово-розвідувальні супутники

Розвідувальні супутники зайняли одне з головних місць в космічних програмах СРСР і США. Після запуску першого супутника С.П.Корольов основна увага сконцентрував на місячній програмі. Зусилля американців було направлено на здійснення військово-розвідувальної програми «Діскавері».

Американська космічна розвідка

В кінці 1950-х рр. ВВС стали основною військово-космічної службою США. План запуску супутників, розроблений в 1956 р передбачав виконання як розвідувальних функцій (спостереження з космосу за об'єктами можливого противника), так і виявлення запусків балістичних ракет. У період холодної війни військово-космічна програма США була націлена на збір розвідувальної інформації про Радянський Союз.

Провідну роль в зборі розвідданих грало ЦРУ. З 1956 р над територією СРСР регулярно проводилися польоти розвідувальних літаків U-2.

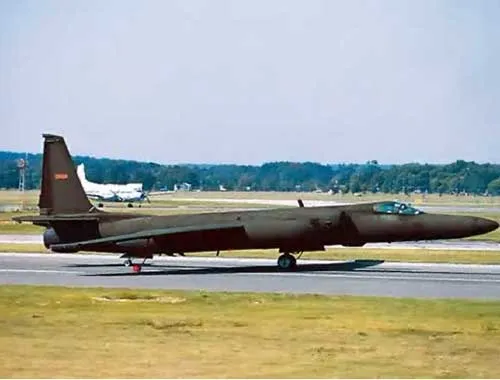

Рис.1 Американський розвідувальний літак U-2

У 1954 р США розробили програму «Перспективні розвідувальні системи», в рамках якої реалізовувалися два проекти розвідувальних штучних супутників Землі (ШСЗ): «Самос», який перебував у віданні ВПС США, і «Корона», вирішував завдання ЦРУ.

Національне розвідувальне управління, Агентство національної безпеки і Науково-дослідна лабораторія ВМС США нещодавно розсекретили інформацію про запуск в період 1962 - 1971 рр. ряду супутників типу POPPY для радарного спостереження за кораблями радянського Військово-морського флоту. POPPY були наступниками супутників GRAB (перший запуск 22.06.1960), запускалися в 1960-1962 рр.

Термін їх активного функціонування становив 34 місяці. Всього було запущено сім супутників типу POPPY.

Дозвіл їх фотокамер дозволяло отримувати на знімку зображення території розміром 20х190 км. Такі фотознімки були надзвичайно важливі для оцінки стану стратегічних озброєнь СРСР. Американцям вдалося встановити, що СРСР на той момент розташовується не 140-200 міжконтинентальними ракетами, а не більше 10-25.

Істотний недолік цих космічних систем був пов'язаний зі способом передачі інформації на Землю. По-перше, великий проміжок часу від зйомки до доставки фотоінформації на Землю. Крім того, після відділення капсули з плівкою від супутника, що залишився на ШСЗ дороге устаткування ставало непотрібним. Ці проблеми були частково вирішені оснащенням супутників (починаючи з «KH-4B») декількома капсулами з плівкою.

Маса супутників «LES» становила близько 450 кг при довжині близько 3 м. На супутниках застосовувалася тривісна система орієнтації, що забезпечує спрямованість одних бортових антен на Землю, а інших - на другий ШСЗ для експериментів по зв'язку «супутник-супутник». Енергоживлення ШСЗ забезпечували дві радіоізотопні установки, що працюють на плутоній-238, які давали початкову потужність 150 Вт і 130 Вт після п'яти років роботи. Для зв'язку з другим супутником використовувалася антена з параболічним відбивачем. Супутник мав пристрій для захисту від радіоперешкод і для забезпечення стійкого радіозв'язку з малими об'єктами мобільного характеру, в тому числі, і з літаками.

В кінці 1980-х рр. почали експлуатуватися вдосконалені супутники серії «KH-11» (масою

14 т), що працюють в інфрачервоній області спектра. Оснащені головним дзеркалом діаметром 2 м ці супутники давали дозвіл

15 см. Допоміжне дзеркало меншого розміру фокусувало зображення на прилад із зарядним зв'язком, перетворювати його в електричні імпульси, що направляються наземним станціям або портативним терміналів через супутники зв'язку SDS, що знаходяться на сильно нахилених до площини екватора еліптичних орбітах. Великий запас палива дозволяв цим ШСЗ працювати в космосі не менше п'яти років.

Активна експлуатація супутникових засобів розвідки дозволила використовувати в програмі «CORONA» ШСЗ другого покоління - «Феррет», «Джампсіт», ШСЗ-ретранслятори SDS, «Спук Берд» ( «Каньйон»).

Супутники «Каньйон», які почали експлуатуватися в 1968 р на орбітах, близьких до геостаціонарної, були націлені на прослуховування радянських систем зв'язку. В кінці 1970-х рр. вони були замінені ШСЗ «Чейлет» і «Вортекс» (перший запуск 20.09.1968).

Супутники «Райолу» і «Аквакейд» (на геостаціонарній орбіті, 1970-ті рр.) Призначалися для відстеження даних телеметрії радянських балістичних ракет. У 1980-і рр. вони були замінені ШСЗ «Магнум» і «Оріон», що запускаються з багаторазового транспортного космічного корабля.

Американців цікавило наявність балістичних ракет в СРСР і їх кількість, розташування космодромів на півночі і в Казахстані; розташування об'єктів ядерної енергетики; підводних човнів з межбаллістіческімі ракетами і місць їх базування і багато іншого, що відноситься до стратегічно важливих об'єктів.

Майже всі об'єкти, що виводяться в космос, мали подвійне призначення: науково-дослідне, прикладне, і військове. Прикладом тому можуть служити серія американських супутників DMS, радянські ШСЗ «Космос», що запускалися як прості супутники і як орбітальні станції.

В кінці 1980-х рр. в експлуатацію було введено супутник «Лакросс» з радіолокатором з синтезованою апертурою. Цей ШСЗ забезпечував дозвіл 0,9 м і був схильний «бачити» крізь хмари.

Супутникові розвідувальна система в СРСР

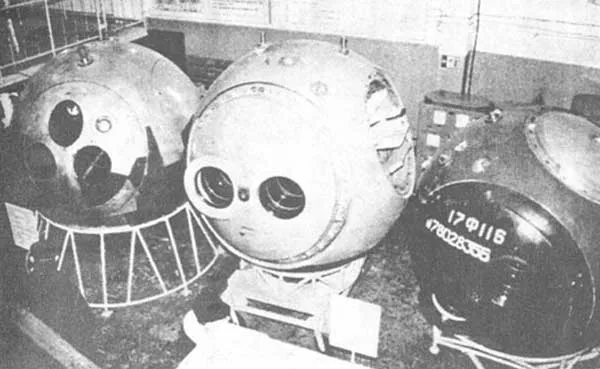

Рис.4. Спусковий апарат КА серії «Зеніт». Зліва - СА КА «Зеніт-2» [Фото І.Марініна]

В рамках льотно-конструкторських випробувань (ЛКИ) було проведено 13 запусків КА «Зеніт-2», 3 з яких закінчилися аварією ракети-носія (РН на базі МБР Р-7). З 1968 по 1979 р було вироблено 69 успішних пусків КА «Зеніт-2М» і лише один закінчився аварією РН. Щорічно вироблялося по 8-11 пусків. Наступними модифікаціями КА «Зеніт» (друге покоління) стали:

«Зеніт-4» (1964 по 1970 р); «Зеніт-4М» ( «Ротор»), КА детальної фоторозвідки (1968 по 1973 р); «Зеніт-4МК» (1969 по 1978 р); «Зеніт-4мкм» ( «Геракл»), супутник оптичної розвідки (1977 до 1980 р).

Наступною модифікацією став КА «Зеніт-6» (1976 по 1980 р).

Комплекс «Янтар-2К» ( «Фенікс») був прийнятий на озброєння в травні 1978 р За технічними характеристиками він не поступався американському многокапсульному супутнику «Велика птах». З 1974 по 1983 р було вироблено 30 пусків РН 11А511 «Союз-У» з КА «Янтар-2К». Два рази відмовляла РН. Двічі апарати були підірвані на орбіті через серйозні технічні несправності.

На базі апарату «Янтар» був створений супутник оптикоелектронної розвідки «Неман», з перетворенням фотозображення в цифровий сигнал і передачею його по радіоканалу на наземні пункти.

У травні 1977 почалася розробка трьох нових апаратів: «Янтар-4К1» (для фотоспостереження з високодетальним дозволом), КА широкосмугового оглядового і детального фотоспостереження з підвищеною оперативністю доставки інформації «Орлец», КА детального оптикоелектронні спостереження з оперативної передачею інформації по радіоканалу « Янтар-4КС ».

У 1980-х рр. була створена модифікація «Цілина-Р», оснащена апаратурою для спостереження джерел радіовипромінювань, що дозволило забезпечити вирішення завдань радіоелектронного спостереження в повному обсязі.

Своєрідна відповідь американському «лакроссу» - супутник радіолокаційної розвідки «Алмаз-Т» (розробник НВО ПМ) з дозволом 10-15 м був запущений в СРСР в 1981 р

Система морської космічної розвідки і цілевказівки (МКРЦ) «Легенда»

Розробка першої в світі космічної системи огляду акваторії Світового океану комплексом розвідувальних КА різних типів в інтересах застосування ударного противокорабельного зброї кораблями і підводними човнами ВМФ СРСР стартувала на початку 1960-х рр. Система МКРЦ використовувала апарати двох типів: радіолокаційної «УС-А» (Керований Супутник Активний) і радіотехнічної розвідки «УС-П» (Керований Супутник Пасивний). Головним розробником системи МКРЦ було КБ-1 (ЦНДІ «Комета», Київ). КА «УС-А» і «УС-П» розроблені ОКБ-52 ( «НВО« Машинобудування », м Реутов). У ті ж роки проводились роботи по створенню системи контролю радіотехнічної обстановки «Цілина», що здійснювала реєстрацію випромінювань в широкому діапазоні частот. Але відсутність рішення про єдиному замовнику космічних засобів в Міноборони не дозволило це зробити в 1960 р

Виготовлення КА «УС-А» і «УС-П» було доручено Ленінградському заводу «Арсенал». У 1969 р йому була передана вся технічна документація по цих апаратів. КА «УС-А» мав досить енергоємний бортовий радіолокаційний комплекс, що забезпечував виявлення та супроводження морських цілей в будь-який час доби і будь-яку погоду. Для харчування комплексу знадобилося використання ядерної енергетичної установки (ЯЕУ) «Бук» з електричною потужністю 3 кВт (розробник ПЗ «Червона Зірка»). В період відпрацювання бортового спецкомплекс кілька КА було запущено з хімічними джерелами. Перший пуск відбувся в 1965 р Після успішних льотних випробувань система активної радіолокаційної морської розвідки і цілевказівки з КА «УС-А» була прийнята в експлуатацію в 1975 р КА радіотехнічної розвідки «УС-П» - в 1978 р Останній пуск космічного апарату «УС-А» відбувся в 1988 р

Через заборону використання КА з ЯЕУ на низьких орбітах (висота орбіт 250-290 км) виробництво «УС-А» було припинено. Всього було здійснено 37 запусків КА «УС», два з яких закінчилися аварією РН. У 1975-1976 рр. і 1981-1982 рр. вироблялося по 3-4 пуску. Перші апарати виводилися на орбіту за допомогою РН серії «Союз», а після прийняття на озброєння - РН «Циклон-2». 25.04.1973 р через аварію РН «Циклон-2» супутник «УС-А» впав на територію Канади. Корпус реактора витримав удар, радіоактивного зараження не відбулося, але тим не менше Радянському Союзу довелося виплатити Канаді близько 3 млн доларів.

По завершенні активного існування КА виконували маневр відведення з робочою орбіти. На апаратах 1975-1987 рр. відведення здійснювався невеликою розгінним імпульсом. Супутники залишалися на орбіті до декількох років і руйнувалися через вибухи залишків палива в руховій системі або гермоконтейнеров з буферними хімічними батареями.

З 1986 р КБ «Арсенал» проводило поетапне модернізацію КА «УС-А» і «УС-П». Були кардинально поліпшені параметри виявлення і розпізнавання надводних цілей; розширилася смуга огляду; в кілька разів був підвищений термін активного існування КА; відведення з орбіти став виконуватися за допомогою гальмівного імпульсу (тепер відпрацювали КА протягом декількох тижнів після припинення роботи входять в атмосферу, уникаючи неконтрольованого руйнування на орбіті).

Космічна система виявлення стартів ракет з континентальної частини США «Око» включала в себе: супутники «УС-КС» на високоеліптичних орбітах зі станцією управління і прийому інформації (СУПІ) і стартовий комплекс. Головний розробник комплексу - ЦНДІ «Комета», розробник КА «УС-КС» - НВО ім. С. А. Лавочкіна. Створення космічної системи виявлення стартів ракет було доручено КБ Челомея на початку 1960-х рр. У 1962 р був підготовлений аванпроект системи, яка включала 20 супутників масою в 1400 кг, розташованих на одній полярній орбіті висотою 3600 км.

Супутники виводилися на орбіту РН «УР-200» і повинні були виявляти ракети по тепловому випромінюванню факела двигунів першого ступеня. Після відсторонення В. Н. Челомея від керівництва проектом в 1964 р головним стало КБ-1. Головним конструктором призначений А.І.Савін, а замість РН «УР-200» носієм був визначений «Циклон-2» КБ Янгеля. У 1965 р проект низькоорбітального системи «УС-К» з 18 супутниками на орбіті був затверджений Міністерством оборони. Однак через велику кількість необхідних для цілодобового спостереження КА і малого часу їх активного існування, що робило проект занадто витратним, він так і не був реалізований.

У 1968 р КБ заводу ім. С. А. Лавочкіна в кооперації з ЦНДІ «Комета» розпочав розробку проекту високоорбітальних космічної системи спостереження за стартами ракет. Замість початкової ідеї використання інфрачервоного телескопа на борту КА для виявлення стартів ракет на тлі земної поверхні, було вирішено розташувати супутники на орбіті так, щоб вони вели спостереження на тлі космічного простору. Але потрапляння сонця в об'єктив призводило до короткочасного виходу апаратури з ладу. Для підвищення надійності системи в 1972 р запропонували розташувати додатковий супутник на геостаціонарній орбіті (ГСО). Обмежені можливості сонячних батарей не дозволили тоді це зробити. У підсумку довелося удвічі збільшити число супутників на еліптичних орбітах. В остаточному вигляді система повинна була включати 9 апаратів.

У порівнянні з американськими фоторазведивательнимі супутниками США українські супутникові системи знаходяться в експлуатації довше.

Військово-космічна розвідка США в сучасних локальних конфліктах

Актуальність даної теми полягає в тому, що з прийняттям Пентагоном концепції сетецентріческой воєн (Network Warfare) значно зросла роль Космічної розвідки при організації і веденні сучасного бою. Сучасні космічні розвідувальні апарати здатні виявити активність супротивника на етапі глибокої підготовки до бойових дій, а швидкодія сучасних систем обробки та передачі даних дозволяють в найкоротші терміни виявити мета, пізнати і створити умови для її знищення.

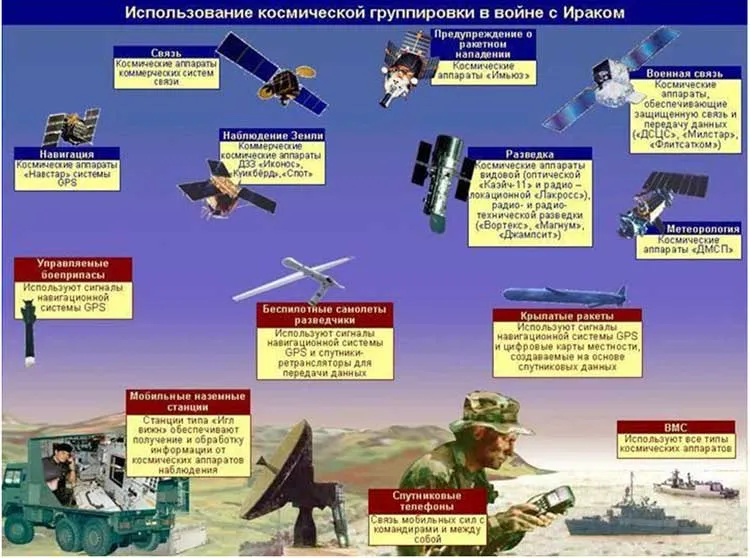

Для американської армії ця війна стала своєрідним полігоном для випробувань нових зразків озброєння. Повною мірою це твердження стосується і до космічних засобів. Використовувалися різноманітні військові і комерційні супутники спостереження, зв'язку, навігації та метеорологічні апарати, а також супутники попередження про ракетний напад. Задіяна в ході війни орбітальне угруповання містила, за даними відкритих джерел, 50-59 військових космічних апаратів різного цільового призначення, 28 апаратів системи GPS, і велике число комерційних КА зв'язку і дистанційного зондування Землі.

У підготовчий період операції космічне угрупування США не нарощувався. Забезпечення бойових дій проводилося існуючим складом знаходяться на орбітах космічних апаратів, що говорить про досягнення Сполученими Штатами такого положення в космосі, коли завчасно розгорнута і функціонує в мирний час орбітальне угруповання здатна забезпечити проведення бойових операції подібного масштабу в будь-який час і в будь-якому місці земної кулі.

Інформаційна підтримка з космосу дій збройних сил в XXI ст. залишатиметься одним із ключових завдань, вирішення якої повинні забезпечувати військово-космічні засоби. Доведено космічної інформації до найнижчих ланок управління, а в перспективі - до окремого солдата. За своїми наслідками "інформаційну війну" можна порівняти тільки зі створенням в середині XX в. ядерної зброї.

Практика життя і діяльності збройних сил в різних умовах оперативно-стратегічної обстановки переконливо показують, що в даний час без космічних засобів нормальне функціонування збройних сил у мирний час вкрай важко, а при веденні бойових дій практично неможливо. Іншим можливим шляхом використання у військах інформації від космічних розвідувальних засобів могло б стати створення груп космічної підтримки.

В українській армії є позитивний досвід використання груп космічної підтримки в оперативно-тактичному і тактичному ланках. Основними завданнями зазначених груп є оцінка стану і працездатності КА і підготовка пропозицій щодо їх залученню для отримання даних, а також надання отриманої інформації (розвідувальної, метеорологічної, навігаційної і зв'язковий) різних ланках управління. Групи космічної підтримки - одне з найбільш перспективних напрямків ліквідації "розриву" між потенційними можливостями космічних засобів і їх практичним використанням у військах.
