Виготовлення кроквяної системи для напівкруглої і стрілчастої даху

Розбираємо особливості пристрою і способи самостійного виготовлення арочної кроквяної системи.

Найбільш поширені форми дахів у котеджів - «вальма» і «двухскатка». Це пояснюється тим, що така форма даху добре відома багатьом будівельникам, а всі етапи виготовлення докладно розписані в будь-якому методичному виданні.

Однак, багато приватних забудовників хотіли б відійти від «штампів». У зв'язку з цим зростає інтерес до куполообразним, напівкруглим і стрілчастим формам дахів. Крім привабливого зовнішнього вигляду, такий дах має ряд істотних переваг:

• Висока міцність і несуча здатність.
• Висока стійкість до сильного вітру.
• На поверхні такого даху не скупчується сніг і не застоюється дощова вода.
• Більший обсяг внутрішнього корисного простору і висота стель в житловій мансарді.
• Елементи арочної кроквяної системи (особливо якщо вони виконані у вигляді ферм) можуть стати ефектним декоративним елементом внутрішнього оздоблення мансарди.

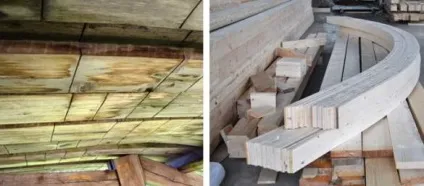

Незважаючи на безліч переваг «гнутих» даху, багатьох забудовників відлякує висока ціна дугоподібної кроквяної системи, складність її розрахунку і виготовлення. Наприклад, в промислових умовах ламелі (з яких робиться клеєний брус), розпарені до 100 ° C, при підвищеній вологості (що надає дереву еластичність) гнуться за спеціальним шаблоном, потім склеюються і висушуються в сушильних камерах.

По лінії згину бруса можна зробити спеціальні пропили - «на конус» або «на прямокутник». Це спрощує процес гнучкі деревини.

В умовах приватного будівництва подібний технологічний етап складно і економічно недоцільно повторювати. А при використанні деталей промислового виготовлення - у вигляді гнутого клеєного бруса, сталевих і дерев'яних вигнутих ферм і т.д. - вартість такої кроквяної системи багаторазово зростає. Тому користувачі FORUMHOUSE пропонують свої, більш «бюджетні» способи виготовлення кроквяної системи арочної і напівкруглої форми.

Я задумав побудувати каркасний флігель з напівкруглої стрілчастої покрівлею. Для цього мені довелося стати в одній особі: архітектором, конструктором, замовником, кошторисником, «спонсором» будівництва, виконробом, фахівцем технагляду і будівельником. Але результат того вартий. Мені вдалося реалізувати всі свої задуми. І за кілька сотень тисяч рублів (260 тис. З яких пішли чисто на «каркас») побудувати будиночок з «стрілчастої дахом», 3-ма спальнями, кухнею-вітальні, передпокої, роздільним санвузлом і невеликим холом на другому поверсі.

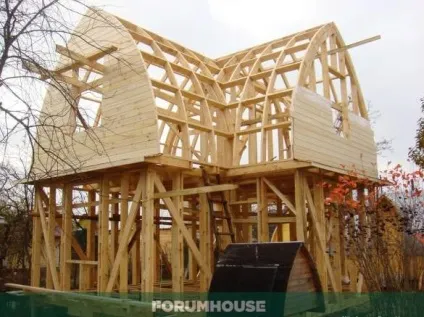

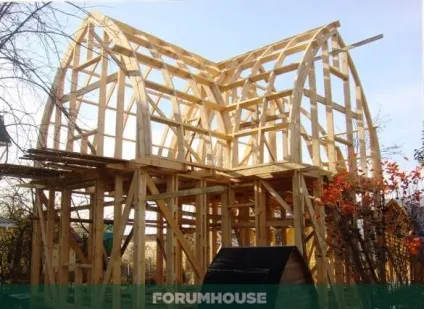

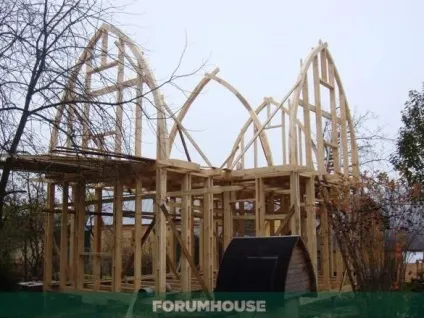

Що в підсумку вийшло у форумчанина, видно на даному фото.

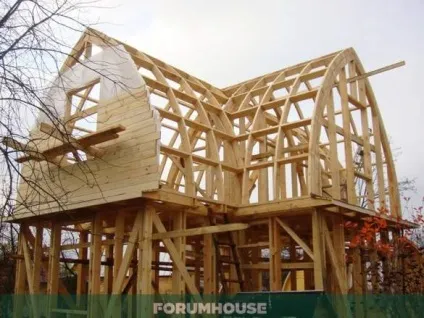

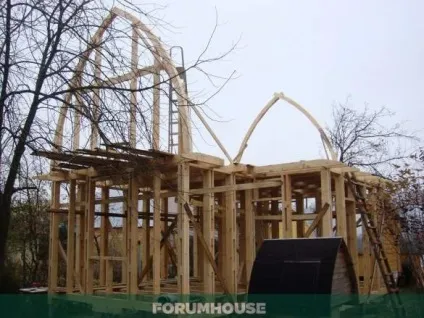

Особливий інтерес представляють етапи виготовлення «гнутих» кроквяної системи.

У класичному розумінні ця «стропілка» не має звичних всім стропильних ніг.

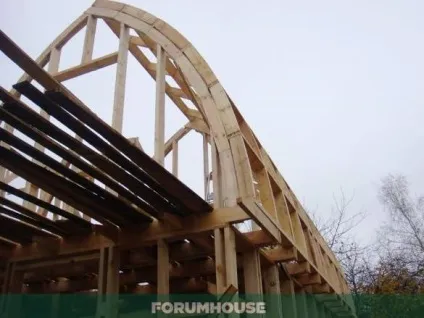

Також в ній відсутні клеєні елементи. Якщо подивитися на фотографії, то можна сказати, що в кроквяної системі використані елементи, запозичені з суднобудування.

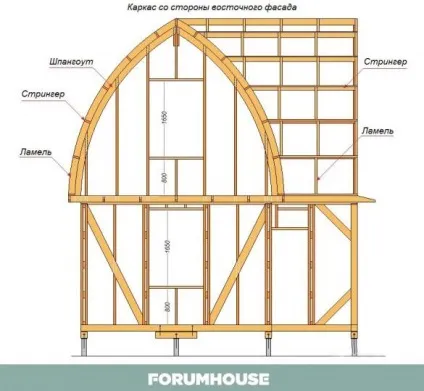

Суть технології використаної Nikofar полягає в наступному:

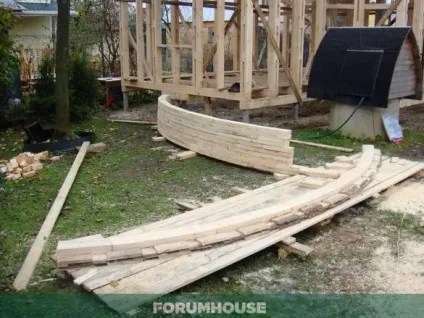

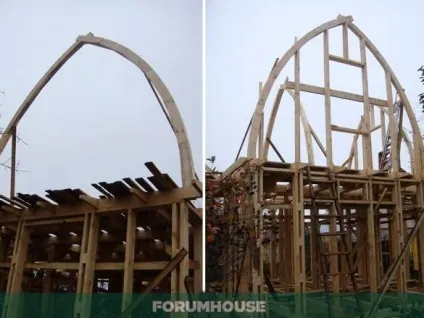

• Основне навантаження несе «фронтонна ферма». У цій фермі зовнішня радіусна кромка виконана з «шпангоутів». «Шпангоути» робляться з коротких ламелей, зібраних в два шари і скріплених між собою шурупами.

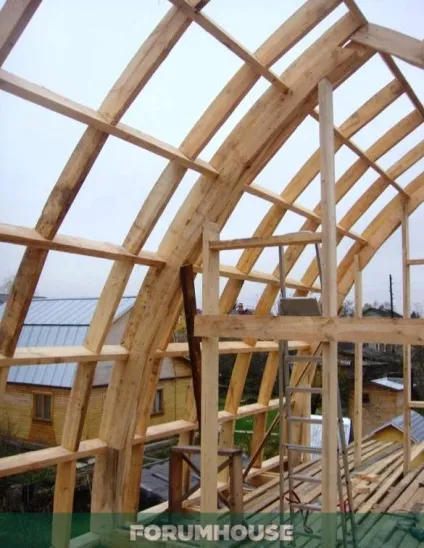

• Між фронтонними фермами покладені горизонтальні «стрингери», що йдуть від верхнього урізу вертикальної стіни до коника даху.

• У проміжках між стрінгерами встановлені розпірки з ламелей. Ці ламелі мають зовнішнє радіусне закруглення, що збігається з радіусом покрівлі.

Це рішення дозволило спростити і значно знизити трудомісткість виготовлення радіусного покрівлі в порівнянні з традиційним підходом, коли використовуються криволінійні крокви.

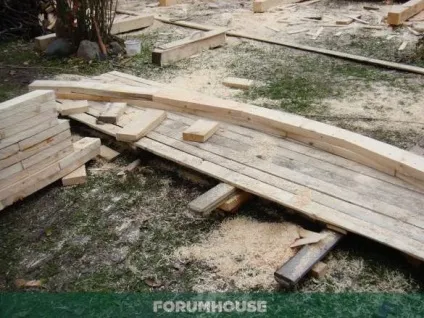

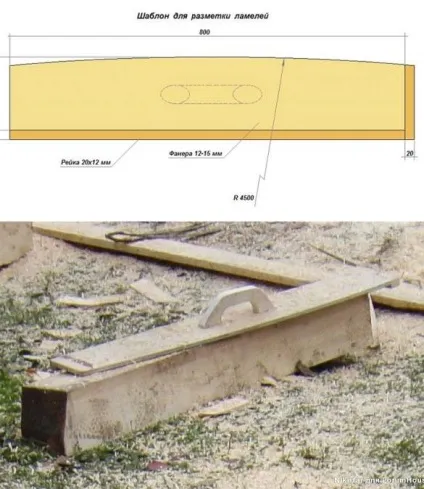

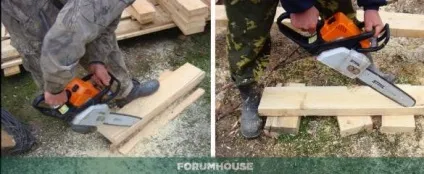

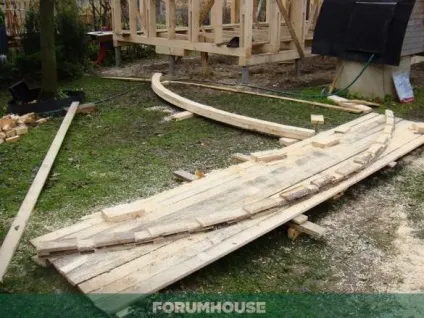

Ламелі випилювалися бензопилою. Для спрощення і прискорення розмітки ламелей був виготовлений спеціальний шаблон з двох рейок і фанери товщиною в 12 мм.

Такий шаблон вирізається під конкретний і заздалегідь розрахований радіус заокруглення покрівлі. Також, перед тим як приступити до виготовлення зігнутої кроквяної системи, потрібно зробити повнорозмірний радісний шаблон. Перевірити по місцю монтажу, дотриманий чи необхідний радіус, чи все вірно розраховане, і тільки після цього приступити до виготовлення інших кроквяних ніг. Це дозволить уникнути шлюбу, а також своєчасно внести відповідні коригування в розміри кроквяної системи та шаблону.

Якщо набити руку, то на виготовлення однієї «радіусної» ламелі, включаючи розмітку і вибір потрібної дошки, у робочих йшло приблизно 3 хвилини.

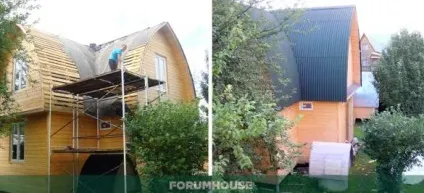

Після завершення зведення кроквяної системи по каркасу покрівлі була набита решетування. На обрешітку (в цілях економії), замість фанери або ОСП, пішла другосортна обрізна дошка - 10х2.5 см. Крок між дошками - 5 см. Потім було змонтовано покрівельне покриття з ондуліна.

Запропонований спосіб виготовлення «гнутих» стропілкі і сам процес зведення недорогого каркасного будинку під ПМЖ знайшов широкий відгук на форумі. Також форумчани висловили свої «за» і «проти» економічної доцільності зведення такої стрілчастої покрівлі. Зокрема, говорили про перевитрату деревини. Чи вірно це?

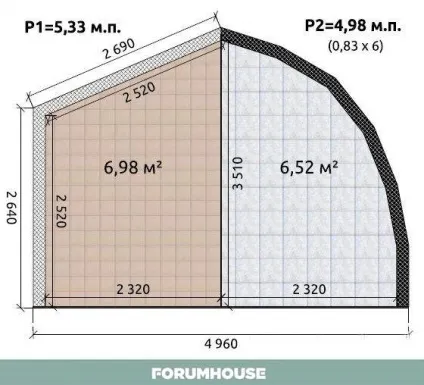

Завдяки арочного перетину стрілчастої даху, при порівнянних витратах на пиломатеріал, внутрішній корисний об'єм такої житлової мансарди більше. ніж у мансарди традиційної конструкції, а також мансарди з збільшеними свесами.

Всі вищенаведені креслення Nikofar малював не в спеціалізованій графічній програмі, а користуючись «стареньким» MS-paint-му.

Арочна конструкція, завдяки своїй формі, витримує дуже великі навантаження, про що добре знали будівельники давнину.

Також великий інтерес представляє проект будинку з напівкруглої дахом від учасника нашого форуму crazy-tortilla.

Я хочу побудувати будинок з напівкруглої дахом. За проектом належить перекрити безопорний проліт 11х8 метрів. Думаю використовувати для цього дерев'яні двотаврові балки. Потім зверху зробити настил з ОСП і укласти м'яку покрівлю. Горища не буде. Звідси питання: як краще зробити подібну конструкцію?

Для підготовки підстави під укладання гнучкої черепиці по радіусної даху можна використовувати вологостійку фанеру або ОСП-плити товщиною до 9 мм. Плити такої товщини гнуться «за місцем» без використання спеціальних пристосувань. Для набору необхідної товщини підстави, плитний матеріал невеликої товщини (наприклад, 6 мм) можна укладати в два шари, з перехлестом швів нижнього шару верхнім.

Після мозкового штурму на форумі і суперечок про тип конструкції кроквяної системи такого даху було прийнято рішення: замість горизонтальних двотаврових балок використовувати гнуту дерев'яну клеєну ферму. Після цього форумчанин замовив у проектувальника проект ферм. На фото нижче представлені готові креслення цих ферм.

Збирати гнуті ферми (з метою економії) crazy-tortilla вирішив своїми силами. Конструктивно ферма збирається з трьох шарів деревини, для чого використовуються дошки 150х30 мм.

Порахувавши весь обсяг кріпильних сталевих планок і саморізів, форумчанин зрозумів, що купувати їх на найближчому будівельному ринку або в магазині влетить в копієчку. Тому весь кріплення купив в інтернет-магазині, що дозволило заощадити до 40% від їх магазинної вартості.

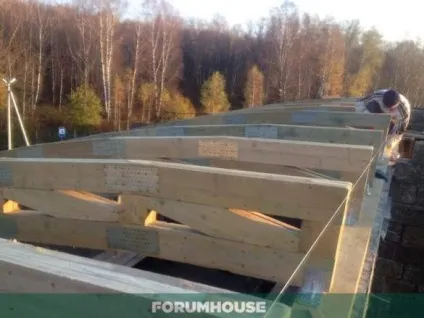

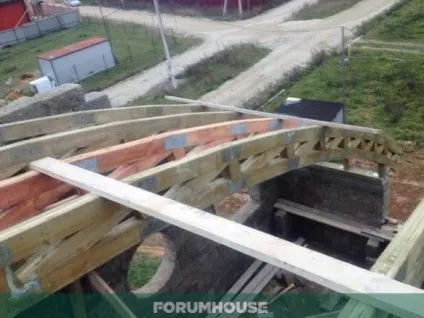

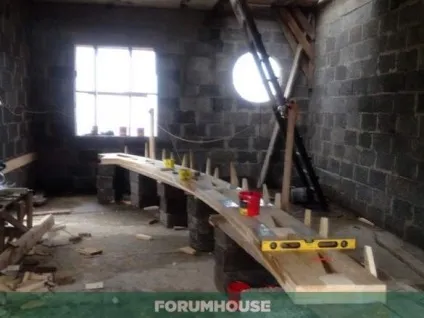

Для збірки ферм був зроблений спеціальний стапель. Почати збирання вирішили з виготовлення ферми для меншого прольоту. На те, щоб виготовити все ферми, у форумчанина пішло 2 місяці кропіткої роботи.

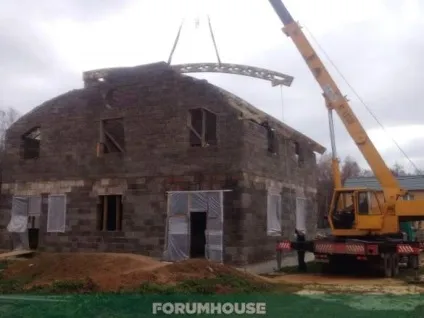

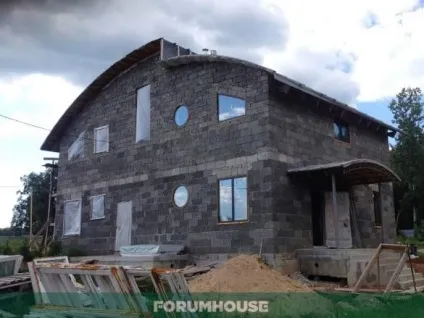

Частина ферм монтувалася вручну, а частина, через велику вагу, піднімалися краном.

Також цікаво ознайомитись з бюджетом по виготовленню даної кроквяної системи.

Всього було виготовлено 11 маленьких і 12 великих ферм. На це пішло 120 тис. Руб. Матеріалу було куплено на 100 тис. Руб. Приблизно ця покрівля з чорновим покриттям і без утеплення обійшлася мені в 250 тис. Руб.
