Виготовлення автоматики для теплиці своїми руками, огляд системи автоматичного поливу для теплиць

Автоматична теплиця значно полегшує працю садівників-городників, тут не потрібно постійного контролю, що дозволяє заощадити сили і час. Без участі людини розумні механізми створять сприятливі умови для росту рослин, вбережуть урожай від непередбачених погодних примх, провітрять приміщення, а для повного комфорту і зручності рекомендується зробити додатково автоматичний полив в теплиці своїми руками.

Далі пропонуємо огляд сучасних і перевірених часом систем, які допоможуть зробити теплицю повністю автономної, підкажемо, які механізми краще вибрати, як організувати вентиляцію, полив, досветку і контроль за опаленням.

Можливості автоматичних систем для теплиці

Автоматика для теплиці - це не примха, а обгрунтована необхідність, особливо, якщо у господарів немає можливості постійно контролювати процес росту рослин:

• температуру ґрунту, повітря;
• вологість, полив;
• кількість світла, тривалість періоду освітлення.

У відповідності з перерахованими потребами, які є запорукою гарного врожаю, автоматизовані теплиці оснащують такими пристроями:

• опалення, що забезпечує потрібну температуру повітря, підігрів грунту;
• автоматичне відкривання кватирок і дверей для провітрювання;
• системи автоматичного поливу для теплиць.

Сьогодні на ринку представлений величезний вибір приладів, тому автоматизація теплиці своїми руками доступна як на етапі будівництва, так і вже готового споруди, що знаходиться в експлуатації.

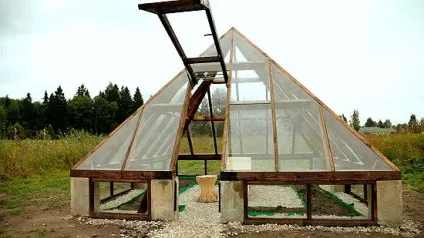

Для автоматичного підйому великих елементів теплиці рекомендується вибирати потужні механізми

системи обігріву

Залежно від енергоносія, системи опалення в теплиці класифікуються на види:

• Електрообігрів: тепла підлога, обладнаний спеціальним кабелем, конвектори, ІК-прилади.
• Водяне опалення з котлами: газовим, електричним, на рідкому або твердому паливі.

За нормативними документами автоматизація газових приладів заборонена, включення і виключення котлів на різному паливі відбувається вручну. Автоматичне регулювання температури в теплиці може здійснюватися тільки при установці електроприладів або електрокотлів.

Самый распространенный вариант – устройство системы теплых полов с помощью электрического кабеля, инфракрасных лент или водяного подогрева. Для автоматизації теплиці до обігріву необхідно підключити реле часу і датчик температури.

Терморегулятор розташовують на грунті, з краю грядки, датчик вимірює температуру повітря. Надо учитывать, что показатель будет на 2 о С ниже, чем внутри грунта, поэтому прибор нужно регулировать с учетом этой особенности.

Подібним чином організовується повітряний автоматизований обігрів теплиці конвекторами, масляними радіаторами, інфрачервоними лампами. Тут, керуючись особливістю теплого повітря підніматися вгору, важливо встановити термодатчики вище, щоб налаштувати прилади на необхідну температуру.

Корисно знати: Кращим в області організації систем автоматики вважається Ардуіно. Продукт цієї марки дозволяє створити автономний автоматизований об'єкт, або підключитися для управління до комп'ютерній програмі через стандартний інтерфейс, щоб контролювати процес, а при необхідності, регулювати систему.

Автоматизація вентиляції теплиці

Щоб уникнути перегріву теплиці від сонячних променів або вимерзання рослин при раптовому, значному зниженні температури, необхідна автоматизація провітрювання приміщення.

Креслення, як зробити термопрівод для теплиць своїми руками

Серед систем можна виділити кілька видів:

• Електричні з вбудованим термореле, яке при коливаннях температури автоматично підключає вентилятор. Мінус, який має подібна автоматика для теплиць - термопрівод залежить від подачі електроенергії, при виключенні світла, обладнання не працює.
• Біметалічний термопрівод для теплиці, робота якого заснована на різниці коефіцієнтів теплового розширення. Механізми володіють невеликою потужністю, тому їх доцільно встановлювати на легкі кватирки.

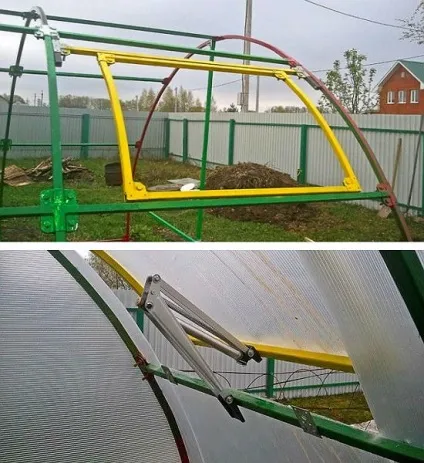

Фото-приклад, як встановити автоматичний підйомник в теплиці

• Гідравлічні прилади працюють на принципі розширення рідини при нагріванні. Відкривання фрамуг і дверей відбувається за допомогою гідравлічного приводу, при підвищенні температури повітря рідина нагрівається, розширюється, заповнює сильфон (частіше трубка з латуні), яка висувається і відкриває кватирку. Це досить потужні підйомники, тому підходять для автоматизації відкривання кватирок і дверей. З метою економії, можна зробити гідравлічний термопрівод для теплиць своїми руками з амортизатора, ємностей з водою, маслом і ін.
• Для автоматизації плівкових теплиць рекомендується встановити недорогий механізм скручування, що працює за принципом піднімання / опускання штор. Систему можна оснастити автоматикою і ручною лебідкою, яка допоможе відкрити теплицю при виключенні світла.
• Актуальними теплиці з автоматизованою розсувним дахом, але механізми відкривання слід передбачати на стадії проектування конструкції. Дах виконується з декількох сегментів, оснащується спеціальними рейками або підйомниками, до них приєднуються датчики і електропривод. При підвищенні / зниженні температури спрацьовує автоматика, сегменти або заїжджають один на один, або піднімаються вгору.

Порада: Щоб уникнути аварійних випадків, рекомендується встановити термопрівод з доводчиком для теплиць, який вбереже споруду від різкого закривання і неповного закривання вікон і дверей.

Автоматичний полив

Рослини слід поливати увечері або вранці, обов'язково теплою водою. Існує три типи поливу:

• дощової - вода подається під напором зверху, обприскування відбувається через спеціальні насадки;
• крапельний, готову систему можна купити в магазині, наприклад, АКВАДОМ, за ціною від 25 доларів і вище, але багато умільці-городники вважають за краще організовувати автоматичний полив в теплиці своїми руками, що економить кошти;
• Внутрішньогрунтовий зрошення доцільно влаштовувати при вирощуванні багаторічних рослин, систему трубок закопують у прикореневій системи.

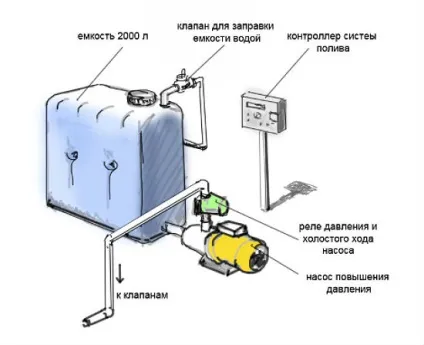

Крапельний полив вважається найбільш оптимальним для всіх видів агрокультури, вода надходить прямо до коріння. Це дозволяє уникнути втрат вологи, особливо, якщо організований автоматичний полив теплиці з таймером. Шланги можна розташувати зверху грядок або закопати в грунт. Система не вимагає високого тиску в трубках, тому при належному нахилі, при розташуванні ємності на висоті 2 м, можна не встановлювати насос і уникнути непотрібних витрат.

Автоматизація освітлення

Досветка необхідно майже всім рослинам, особливо в осінньо-весняний період. Систему електрокабелів можна прокласти по несучих елементів каркасу теплиці або заховати під землю.

Важливо: Всі електрообладнання для автоматизації теплиці має бути під вологостійкої оболонці.

Агрокультура нуждается во всем спектре солнечного света, поэтому по отзывам опытных огородников рекомендуется сочетать сразу несколько видов осветительных приборов. Підключення ламп можна провести через Ардуіно, за допомогою реле, розташованому на Relay Shield. Щоб визначити ступінь освітленості теплиці в автоматичному режимі, встановлюється фоторезистор в комплекті з резистором, так само можна купити укомплектований модуль Light Sensor.

Може бути встановлена ​​проста автоматика для теплиць своїми руками, для цього буде потрібно реле часу, яке монтується в ланцюг на кожну освітлювальну групу. На таймері встановлюється час вкл / викл, одні лампочки включаються, інші автоматично вимикаються.

Своїми руками можна встановити фотореле, яке реагує на темно - включилися освітлювальні прилади, світло - вимкнулися.

Принцип роботи фотореле для автоматизації досвітки в теплиці

Щоб автоматизувати всі процеси, що допомагають вирощування рослин у закритому ґрунті, краще купити готові прилади, і вмонтувати в мережу автомат для теплиці своїми руками. У разі самостійної збірки пристроїв, цікаві схеми в надлишку можна знайти в Мережі.
