Відрізний різець - його відмінності від інших видів токарних різців відео
Різні види токарних різців, зокрема відрізний різець, вважаються найбільш часто вживаними інструментами для виконання металорізальних операцій.
1 Відрізний різець для токарних верстатів - основні характеристики інструменту
Різець є ключовим робочим інструментом для будь-якого сучасного обладнання, на якому здійснюються всілякі металообробні процедури. Самим функціональним і широко поширеним видом такого обладнання по праву вважається токарний верстат, який просто-напросто не зможе виконувати свої завдання, якщо його не оснастити необхідними ріжучими пристроями, призначеними для обробки фасонних, плоских і циліндричних поверхонь.
Токарні різці виробляються з марок сталі з істотно більш високим показником твердості, ніж твердість матеріалів, підготовлених для обробки.
Дані інструменти мають робочу частину у формі клина (що властиво багатьом іншим пристосуванням для різання), по конструкції вони можуть відрізнятися один від одного, але при цьому кожен з них має в своєму розпорядженні голівкою і тілом.
На голівці знаходяться три поверхні - дві задні і одна передня, ріжучі кромки (допоміжна і основна), а також вершина. Основна кромка необхідна для різання матеріалу. Тіло різця потрібно для того, щоб інструмент можна було надійно закріпити в спеціальному утримувачі. Крім того, воно приймає пряму участь в операції розкрою металу.
До іншим важливим параметрам, якими характеризуються всі різці токарні (види цих інструментів будуть описані нижче), відносять:
- Передній кут: від нього залежить ефективність і якість обробки матеріалів, а також легкість, з якою з пристосування сходить металева стружка.
- Задній головний кут: під ним розуміють кут між площиною різання і поверхнею інструменту. Чим більше його величина, тим менше об поверхню виробу треться задня грань ріжучого пристосування.
- Кут загострення: кут між основною задньої і передньої поверхнями. При його зменшенні різцю потрібно менше зусиль для відділення стружки від матеріалу, але при цьому інструмент швидко затупляется, втрачає свою міцність і виходить з ладу.
З метою визначення кутів інструменту вводяться два поняття:
- площину різання: вона проходить через ріжучу кромку і є дотичною по відношенню до поверхні обробки металу;
- основна площину: вона поєднана з опорною поверхнею інструменту і йде паралельно напрямку поперечної і поздовжньої подач.
2 Види токарних різців - класифікація ріжучого інструменту
Різці прийнято поділяти за:
- типу матеріалу, з якого вони зроблені: з твердих сплавів, з швидкорізальних сталей;
- напрямку подачі: рухомі до передньої бабці токарной установки - праві, що рухаються в зворотному напрямку (зліва направо) - ліві;
- методу виробництва: складові (наприклад, з вуглецевої конструкційної сталі виготовляють стрижень пристосування, і з інструментальної сталі - головку) і цільні (один матеріал);
- увазі перетину стрижня: круглі, прямокутні, квадратні;
- конструкції головки: відігнуті, прямі, відтягнуті;
- виду обробки: відрізні різці, різьбонарізні, розточувальні, підрізні, фасонні, прорізні.
Для різних варіантів обробки металу слід вибирати конкретні різці, призначені саме для таких робіт, а також враховувати їх оптимальні геометричні розміри. Основними критеріями при такому підборі є:
- зниження в процесі роботи інструменту амплітуди автоколивань;
- допустимі коливання настроювальних параметрів різців (їх розмірна стійкість);
- забезпечення необхідної шорсткості матеріалу, який пройшов обробку;
- величина стійкості різця (під такою розуміють час, протягом якого на передній або задній поверхні інструменту формується ділянку зносу з допустимим показником).
Точність ж обробки і необхідна продуктивність різців обумовлена наступними їх характеристиками:
- геометрія ріжучого ділянки;
- конструкцією і геометрією кріпильного гнізда для інструменту, шорсткістю;
- матеріалом, з якого виконаний різець;
- методом ламання стружки;
- вібростійкою і міцності параметрами різальних крайок і стержня.
3 Підрізний різець, прохідний, фасонний і інші - для яких робіт використовуються?
Прохідні різці оптимальні для обточування зовнішніх протяжних конічних і циліндричних поверхонь. Такий інструмент може бути:
- Відігнутим: даний вид різця підходить для зняття фасок, підрізування торців заготовок, його можна застосовувати при поперечної і поздовжньої подачах. Розрізняють два типи даних різців - чистові і чорнові. Перші забезпечують чисту поверхню виробу, що пройшло обробку. Їх використовують тоді, коли стоїть завдання отримати максимально гладку заготовку.
- Прямим: виготовляється з твердосплавних напаяних пластин відповідно до Державного стандарту 1973 року 18878.
- Наполегливою: рекомендований для точіння виробів з малою жорсткістю. Різець прохідний завзятий зазвичай використовується для підрізування буртиков і обточування ступінчастих поверхонь.
Для обробки торців на прохід і обточування площин, які розташовані перпендикулярно обертальної осі, застосовують підрізної різець, який функціонує з поперечною подачею. А ось для обробки отворів призначається розточний інструмент, який без праці розточуються до необхідного діаметра внутрішні отвори деталі. Він дозволяє на високому якісному рівні отримувати не тільки наскрізні, але і глухі отвори (вони за ступенем точності набагато вище ніж ті, які виходять коли використовуються різні види свердел).
Оброблювані за допомогою розточувального інструменту отвори повинні бути за своїми поперечним розмірами більше, ніж використовувані різці. А довжина розточувального отвору повинна бути менше в порівнянні з вильотом різця. Стружку великого перерізу такі різці знімати не можуть, так як вони схильні до відчутних вібрацій через свою недостатню твердість. В цілому даний інструмент використовується не в таких сприятливих умовах, як застосовуються для зовнішньої обточування прохідні різці.

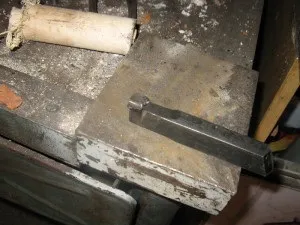

Відрізний інструмент дає можливість створювати в тілі заготовки канавки, а також виробляти обрізання деталі за необхідними розмірами. Подібні різці виготовляють з головкою, яка по своїй ширині менше тіла інструменту, також вона характеризується невеликою товщиною. Завдання ж токарних різьбових різців, як зрозуміло з їх назви, нарізати на внутрішніх і зовнішніх поверхнях заданої різьби. Вони можуть відрізнятися один від одного своєю конструкцією, завдяки чому виходить дюймова або метрична різьба.
Незамінним є фасонний різець, який забезпечує можливість працювати з виробами, що мають складну конфігурацію. Їх створюють для конкретної заготовки, з цієї причини вони застосовуються виключно в масовому і великосерійному виробництві. Фасонний інструмент має підвищену продуктивність і гарантує унікальну точність геометричних величин вироби, а також ідентичність його форми. Різці фасонного типу можуть бути за своєю формою:
