відновлення кінескопів
Досить часто у радиомехаников і іноді у радіоаматорів, а також у власників телевізорів виникає необхідність перевірки кінескопів чорно-білого або кольорового зображення. Радиомеханики служби побуту в даний час перевіряють і відновлюють працездатність кінескопів, використовуючи в основному прилад ППВК. Відносно великі габарити (289X224Х120 мм) і маса (4 кг) не дозволяють розмістити прилад в валізі радіомеханіка і, отже, перевірити справність кінескопа на дому у власника. Крім того, при відновленні емісії катода кінескопа великий струм пробою між катодом і модулятором викликає вигоряння модулятора, а розпорошений метал погіршує вакуум і змінює модуляційні характеристики кінескопа. Очевидно, що радіоаматорам і, тим більше, власникам телевізорів, навіть якщо вони досить добре знайомі з радіотехнікою, створювати прилад типу ППВК недоцільно. Тому тут рекомендується простий пристрій, що дозволяє перевіряти і відновлювати емісію катодів кінескопів і навіть перевіряти лампи.
зняти задню кришку і відключити анодні ланцюги телевізора. Так, в чорно-білих телевізорах перед включенням їх в мережу потрібно лише зняти запобіжники анодних випрямлячів. Включивши телевізор, перевіряють вольтметром напругу між контактами панелі, крім накальних, кінескопа і загальним проводом. Воно має дорівнювати нулю, а напруга напруження - перебувати в межах необхідних значень.
Після, цього під'єднують плюсовій щуп авометра, включеного для вимірювання максимального струму (для Ц4324 він дорівнює 3 А), до катода, а мінусовій щуп - до модулятору кінескопа. Потім, зменшуючи межі вимірювання (зазвичай менше 1 мА), вимірюють струм емісії катода. Для кінескопів з діагоналлю екрана 47, 59, 61, 65 і 67 см ток в межах від 5 до 20 мкА означає втрату емісії, а струм в межах від 20 до 40 мкА свідчить про ще працездатному кінескопі, але малої його яскравості світіння. При спробі підвищити яскравість ручкою регулювання зображення розпливається (стає млявим). При струмі 40. 80 мкА кінескоп вважається працездатним, а при 80. 120 мкА - хорошим. Слід мати на увазі, що такі свідчення отримані для кінескопів з непошкодженими вакуумом при вимірюванні авометром Ц4324.
Перед перевіркою кольорових телевізорів (ще раз нагадуємо, анодні ланцюги кінескопа повинні бути відключені), наприклад, типу УЛПЦТ (І) роз'єднують роз'єм відхиляє Ш10, а також роз'єми Ш21, Ш22, Ш23, Ш24, вмикають телевізор і дають прогрітися катодам кінескопа протягом 5 хв. Після цього потрібно підключити плюсовій щуп АВО-метра, включеного для вимірювання струму, до з'єднаних разом катодам (контакти 2, 6 і 11 панелі), а мінусовій щуп - по черзі до кожного модулятору (контакти 3, 7 або 12) і виміряти струм. Якщо він - більше 50 мкА, то відповідний катод перевіряється кінескопа справний. При перевірці може виявитися, що один з катодів має струм емісії значно більший, ніж два інших. У цьому випадку інтенсивність відповідного кольору велика і він переважає на екрані.
При відсутності авометра вимірником може служити і мікроамперметр на 50. 100 мкА, проте значення струмів катодів будуть іншими, ніж зазначені, через інших внутрішніх опорів приладів.
Пристрій для перевірки і відновлення кінескопів складається з блоку живлення, принципова схема якого зображена на рис. 1, і панелей для підключення перевіряються кінескопів або ламп. Схема з'єднання контактів панелі чорно-білого кінескопа показана на рис. 2, а кольорового кінескопа - на рис. 3.
Блок живлення забезпечує подачу напруги напруження на пережиті електровакуумні прилади та постійної напруги 550. 600 В для відновлення емісії катодів кінескопів. Напруга 6,5. 7 В при струмі 0,9. 1 А знімається з обмотки II трансформатора Т1. Для цієї мети може бути застосований будь-який трансформатор, що забезпечує зазначені параметри. У описуваному пристрої використані трансформатор і корпус від перетворювача ПМ-1, що випускався Ленінградським заводом високочастотних установок для харчування дитячих електромеханічних іграшок. Трансформатор намотаний на муздрамтеатрі Ш12X16. Обмотка I містить 4100 витків дроту ПЕВ-1 0,12, обмотка II - 145 витків дроту ПЕВ-1 0,55.
Випрямляч напруги 550. 600 В зібраний за схемою подвоєння. Зв'язок з мережею - місткість, через конденсатори СГ і С2. Їх ємність (0,015 мкФ) визначає внутрішній опір випрямляча, що дорівнює 600 кОм. Отже, струм катода після пробою не перевищує 1 мА, більший струм небезпечний для катода. Конденсатори СЗ і С4 можуть бути будь-якого типу, але їх ємність не повинна перевищувати 2 мкФ, при більшій місткості можливо вигоряння стінок модулятора.
Пристрій збирають в зазначеному пластмасовому корпусі, монтаж - навісний. Провідники для подачі напруги напруження повинні мати перетин 0,75 мм 2. найкраще використовувати шнури харчування для електроприладів. Довжина провідників - не більше 1 м. У разі, коли переносний пристрій розраховують для перевірки кінескопів з різною цоколевкой, для кожної панелі ланцюг напруження слід живити через роз'єм XS2.1 (див. Рис. 1-3). У стаціонарному пристрої можна ланцюга Розжарите всіх панелей підключити до одного спільного шнуру.

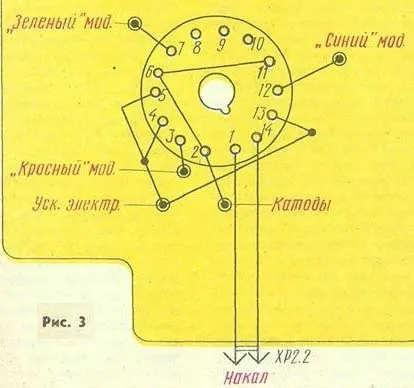

На панелі для кольорових кінескопів (див. Рис. 3) катоди (2, 6, 11) прожекторів з'єднують разом і підключають до загального штирьку Катоди, до нього при перевірці під'єднують плюсової висновок мікро-амперметра, а при відновленні - мінусовій провід випрямляча. Кожен модулятор має свій стрижень, який можна позначити відповідним кольором або буквою (К, З, С). Прискорюють електроди (4, 5, 13) також підключають до загального штирьку.
Описаним пристроєм перевіряють і відновлюють кінескопи при вимкненому телевізорі. При цьому шнур живлення відключають від мережі, а задню кришку знімають. Панель кінескопа також знімають.
При перевірці на кінескоп встановлюють відповідну панель пристрою, підключають ланцюг напруження і включають його в мережу. Після п'ятихвилинного прогріву вимірюють струм між катодом і кожним з модуляторів, наприклад, кольорового кінескопа. Для цього плюсовій щуп авометра під'єднують, використовуючи затискач типу крокодил, до штирьку Катоди і торкаються мінусовим щупом до штирьку синього, зеленого або червоного модулятора. Вимірювані значення можуть мати значний розкид: від 5 до 120 мкА. Наприклад, в кінескопі, експлуатувати близько 10 років, червоний катод мав ток 30 мкА, зелений - 9 мкА, а синій - 44 мкА.
Перш ніж почати операцію відновлення кінескопа, рекомендується на його горловині в місці, де розташований електронний прожектор, розмістити якийсь магніт, наприклад іонної пастки. При цьому іскровий розряд переміщається в магнітному полі між модулятором і катодом, розширюючи тим самим, відновлена ділянка катода.
Для відновлення емісії катода мінусовій провід випрямляча під'єднують до катода, а плюсовим щупом чотири-п'ять разів торкаються до модулятору. Потім знову перевіряють струм відновлюваного катода і залишають авометр підключеним. І нарешті, торкаються плюсовим щупом випрямляча до штирьку прискорювальних електродів: струм в ланцюзі катод - модулятор впаде, а після зняття напруги (видалення щупа) зросте і буде навіть більше, ніж перед цією процедурою, званої чищенням. Така операція потрібна для видалення частинок, що з'являються при пробої в проміжку між модулятором і катодом: це в основному частки активного матеріалу катода. У згаданому вище кінескопі після відновлення емісії червоний катод мав ток 50 мкА, зелений - 36 мкА, а синій - 80 мкА.
Слід зазначити, що відновлені чорно-білі кінескопи працюють значно довше, ніж кольорові. Крім того, для тривалий час (більше 10 років) працювали кінескопів необхідно періодично (через 1. 6 місяців) повторювати операцію відновлення. Після цієї операції потрібно встановити необхідну напругу на прискорювальних електродах, відрегулювати яскравість і контрастність. Якщо відновлений кольоровий кінескоп не чути досить задовільно кольору, займіться каналом кольоровості телевізора.
Розглянуте пристрій можна використовувати для перевірки та струму емісії катодів різних ламп, використовуючи, звичайно, відповідні лампові панелі. В цьому випадку необхідно знати струм емісії свідомо справною лампи, щоб порівнювати з ним ток перевіряються ламп.
Пристрій можна застосувати також для перевірки умножителей напруги і селенових випрямлячів. Відомо, що перевірка їх тільки авометром нічого не дає, так як до них необхідно прикладати напругу, що перевищує порогове значення. Для такої перевірки слід спочатку включити послідовно вольтметр з внутрішнім опором не менше ніж 5 кОм / В і випрямляч пристрої (плюсової висновок до плюсового проводу). Потім цей ланцюг під'єднують до ланцюгів перевіряється елемента в одному чи іншому напрямку. Наприклад, для помножувача УН8,5 / 25-1,2 А при напрузі на виході випрямляча 580 В зворотне напруга між висновками
і + F дорівнює 10, а пряме - 510 В, між висновками + F і + - 0 і 330 В відповідно, а між висновками
і + -0 і 280 В. Для селенового випрямляча АВС-5-1А зворотне напруга дорівнює 120, а пряме - 540 В. Слід мати на увазі, що наведені параметри - орієнтовні, так як вони отримані на малому числі зразків.
