Різьблення по системі заходів діляться на метричну і дюймову. Метрична і дюймова різьба застосовується в різьбових з'єднаннях та гвинтових передачах. Різьбовими називають роз'ємні з'єднання, що виконуються за допомогою різьбових кріпильних деталей - болтів, гвинтів, гайок, шпильок або різьблення, безпосередньо нанесеною на деталі, що з'єднуються.

1. Метрична різьба (рис. 1) має в профілі вид рівностороннього трикутника з кутом при вершині, рівному 60 °. Вершини виступів сполучаються гвинта і гайки зрізані. Характеризується метричне різьблення діаметром гвинта в міліметрах і кроком різьблення в міліметрах. Метричну різьбу виконують з великим і дрібним кроком. За основну прийнята різьблення з великим кроком. Дрібну різьблення застосовують для регулювання, для згвинчування тонкостінних, а також динамічно навантажених деталей. Метричну різьбу з великим кроком позначають буквою М і числом, що виражає номінальний діаметр в міліметрах, наприклад М20. Для дрібної метричної різьби додатково вказують крок, наприклад М20х1,5

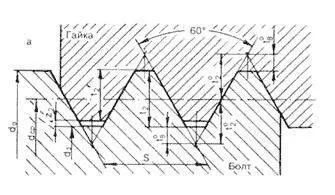

Мал. 1 Метрична різьба

2. Дюймова різьблення (рис. 2) має в профілі такий же вид, як метричне різьблення, але у неї кут при вершині дорівнює 55 ° (різьблення Вітворта - британський стандарт BSW (Ww) і BSF), кут при вершині дорівнює 60 ° ( американський стандарт UNC і UNF). Hаpужний діаметра pезьби измеpять в дюймах (1 "= 25,4 мм) - штpіхі (") позначають дюйм. Характеризується це різьблення числом ниток на один дюйм. Дюймову американську різьблення виконують з великим (UNC) і дрібним (UNF) кроком.

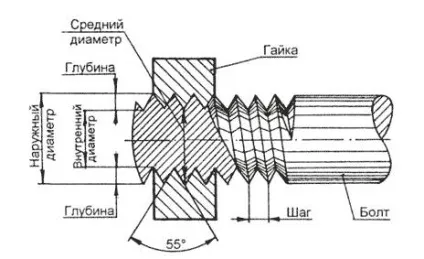

Мал. 2 Дюймова різьблення

Табл1. Таблиця розмірів кріпильних виробів для американської дюймової машинобудівної різьблення UNC з великим кроком (кут профілю 60 градусів)

Розмір в дюймах

Різьблення може бути внутрішньої і зовнішньої.

Ø На болтах, шпильках, гвинтах, штифтах і на різних інших циліндричних деталях нарізають зовнішнє різьблення;

Ø У фасонних частинах, гайках, у фланцях. в пробках, деталях машин і металевих конструкціях нарізають внутрішнє різьблення.

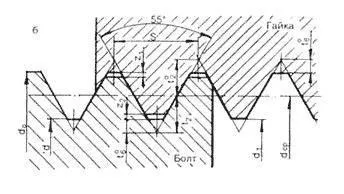

Мал. 3 Елементи різьблення

Основні елементи різьблень представлені на рис. 3

До них належать такі елементи:

- крок різьблення - відстань між вершинами або підставами двох сусідніх витків;

- глибина різьблення - відстань від вершини різьблення до її підстави;

- кут профілю різьби - кут, укладений між бічними сторонами профілю в площині осі;

- зовнішній діаметр - найбільший діаметр різьблення болта, вимірюваний по вершині різьблення перпендикулярно до осі різьби;

- внутрішній діаметр - відстань, рівну діаметру циліндра, на якій навернена нитка різьблення.
