Пінополіуретанова (ППУ) ізоляція

Пінополіуретан - ППУ є неплавкі термореактивної пластмасою, що має яскраво виражену пористу структуру і унікальні фізико-хімічними властивості, завдяки чому він володіє високими експлуатаційними характеристиками. Простіше кажучи, це, по суті, спінений пластик, який не піддається гниттю і розкладанню і відмінно підходить в якості утеплювача. Структура його така, що всього лише 3% обсягу становить твердий матеріал, який утворює каркас. Все інше - це пори, які заповнені фторхлорметаном, що представляє собою газ з низьким коефіцієнтом теплопровідності.

Система ППУ є двокомпонентною, і власне сам спінений пінополіуретан утворюється в процесі реакції поліконденсації изоционатов з поліол - після змішування двох рідких частин: компонента "А" - "поліол", який успішно виготовляється багатьма вітчизняними підприємствами, і компонента "Б" - "поліізоціанат" , який на превеликий жаль вУкаіни не проводиться (через законодавчих заборон), і завозиться до нас виключно з-за кордону (переважно з Європи, Японії та Південної Кореї), що робить його ціну стабільність, спричиняючи великої волатильності курсу рубля.

Цей матеріал намагалися отримати в тридцяті роки минулого століття в Америці. Однак вперше пінополіуретан з'явився в Німеччині в 1937 році. Він був синтезований відомим німецьким хіміком і промисловцем Отто Байєром (на фото), який також вперше і почав його виробляти в промислових масштабах. ППУ швидко набув поширення в США, Канаді та західноєвропейських країнах в якості теплоізоляції, вживаної в будівельній галузі. У нашій країні цей матеріал був не так поширений і до недавнього часу застосовувався лише у військовій промисловості, а також для вирішення будь-яких вузьких завдань, наприклад, для теплоізоляції холодильних камер. Тільки останні пару десятків років ППУ зайняв своє гідне місце серед теплоізоляційних матеріалів.

Порівняльна теплоізоляційна характеристика будівельних матеріалів:

Властивості ППУ вражають. Коефіцієнт теплопровідності цього матеріалу складає від 0.019 до 0.03 Вт / мК, що значно нижче, ніж у інших термоізоляційних матеріалів, таких як мінеральна вата, пінополістирол, керамзит. Наприклад, для забезпечення певного рівня теплоізоляції шар ППУ товщиною 50 мм еквівалентний шару мінеральної вати товщиною 90.

Сьогодні ППУ-ізоляція широко застосовується для теплотрас в якості:

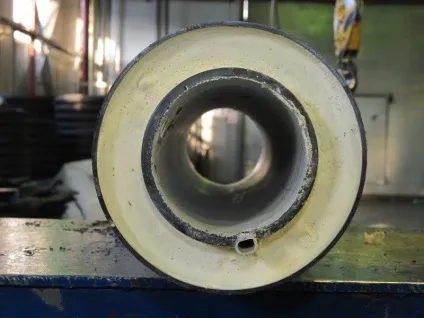

- теплоизолятора попередньо ізольованих ППУ-трубопроводів, що мають поліетиленову або оцинковану захисну оболонку:

- ізоляції стиків ППУ-трубопроводів за допомогою змішування двох компонентів безпосередньо на об'єкті будівництва та заповнення термоусаживающихся муфти або оцинкованого кожуха:

- для виготовлення формованих ППУ-шкаралуп - повністю готових теплоізоляційних виробів для труб:

Слід зазначити, що при простоті монтажних робіт з використанням труб з ППУ, їх доступною ціною, надійністю і довговічністю і, як наслідок, низькою вартістю експлуатації одержуваних теплотрас, необхідна надійна гідроізоляційний захист пінополіуретану.

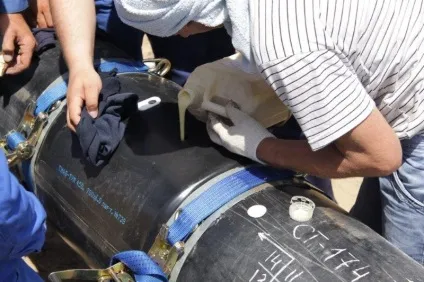

Для попередньо ізольованих ППУ-труб в заводській поліетиленовій оболонці потрібна якісна ізоляція стиків з використанням термоусаживающихся муфт або стрічок. Якщо цим знехтувати, то ППУ-ізоляція буде набирати вологу, і все теплозахисні властивості будуть різко знижуватися, а також почнуться корозійні процеси на тілі труби, які протікають дуже стрімко при високих температурах теплоносія.

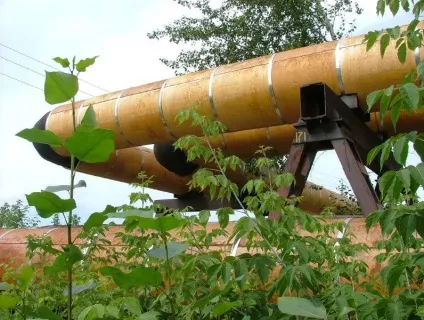

Для теплотрас зовнішнього пролягання застосування ППУ-шкаралуп з подальшою гідроізоляцією термоусаживающихся ізоляційними матеріалами дозволяють з одного боку надавати комунальні послуги стабільно високої якості, уникаючи зайвих тепловтрат і ремонтів, а з іншого - суттєво економити кошти.

ППМ ізоляція

Пенополімермінеральная ізоляція - ППМ (ППМІ) являє собою теплову ізоляцію на основі спіненого полімеру і мінерального наповнювача. Основні компоненти ППМ ізоляції - це, як правило, пінополіуретан (ППУ) і введений в нього для додання механічної міцності мінеральний наповнювач, в якості якого зазвичай виступає пісок, зола або інші матеріали.

Не так давно ППМ почав активно застосовуватися в якості теплоізоляційного матеріалу при будівництві труб в ППМ ізоляції. В цілому ізоляція ППМІ труб є зовсім недорогим методом, про що не приховуючи заявляють виробники сталевих труб в ППМ ізоляції. І з цим складно посперечатися. Вартість виготовлення та монтажу порівняно мала, пенополімермінеральние труби прокладати значно легше, ніж, наприклад, ППУ-труби в поліетиленовій оболонці. При будівництві відсутня необхідність монтажу системи ОДК, а потім контролю над нею. Немає потреби навчати персонал методикам дистанційної діагностики, обладнати ковери системи ОДК, не треба прозванивать дроти - закопав і забув, про що ще можна мріяти експлуатуючим теплотраси муніципальним підприємствам? Виходить, що ціна ППМ ізоляції дійсно низька, проте розглянемо порівняння технічних характеристик ППМ і ППУ докладніше:

Знімки, виконані за допомогою електронного мікроскопа з 63-кратним збільшенням:

Водопоглинання ППУ і ППМ:

Як видно з наведених графіків - властивості і характеристики ППМ-ізоляції можна порівняти з властивостями ППУ. Але! Всі ці вимірювання проводилися і проводяться в лабораторіях при сухому теплоізоляційний матеріал, а що ж відбувається в реальності? На практиці, виробники ППУ-труб для чогось захищають пінополіуретан надійної поліетиленовою оболонкою, довго і ретельно ізолюють ППУ-стики проводячи опресовування і контроль кожного стику, монтують і відстежують намокання ППУ через складну систему ОДК. Навіщо?

Вся справа в тому, що і ППУ і ППМ при контакті з водою повільно, але вірно набирають вологу, причому водопоглинання ППМ навіть трохи вище (см.графік). Волога поширюється по всьому теплоізоляційного шару, досягаючи металу труби, який за надвисокої температури теплоносія коррозирует і руйнується із стрімкою швидкістю. Те ж саме можна сказати про теплопровідності, яка у обох матеріалів більш-менш порівнянна при сухому матеріалі:

Графік зміни теплопровідності при старінні для сухого ППУ і ППМ:

Але якщо ППУ або ППМ намокне - то коефіцієнт теплопровідності зростає багаторазово. І ось, щоб цього не сталося, виробники ППУ-труб надійно захищають свої трубопроводи оболонкою, контролюють намокання системою ОДК і при першому ж сигналі відкопують трубу і відновлюють гідроізоляційну захист.

Під час виготовлення ППМ ізоляції разом з поліпшенням механічних характеристик, погіршуються теплоізоляційні властивості матеріалу, збільшується показник водопоглинання всієї конструкції (адже гідроізоляційний захист відсутній в принципі), а технічні характеристики мокрою ППМ ізоляції труб і відводів залишають бажати кращого.

У реальності відбувається ось що: ізоляція ППМ труб швидко набирає вологу, активно вбирає її, отже, теплопровідність різко збільшується, а коли вода досягає металу труби, виникає стрімка корозія, від якої вже нікуди не дітися, а висока, до 150 градусів, температура теплоносія виступає наймогутнішим каталізатором корозійного процесу.

Виходить, що труби сталеві в ППМ ізоляції набагато швидше руйнуються під впливом корозії. Намоклий теплоізоляційний матеріал сильно гріється і, активно віддаючи тепло, добре прогріває землю і топить сніг на поверхні пролягання трубопроводів при безканальної прокладці. Тепловтрати перевищують всі мислимі і немислимі межі, а корозія при цьому не знає кордонів.

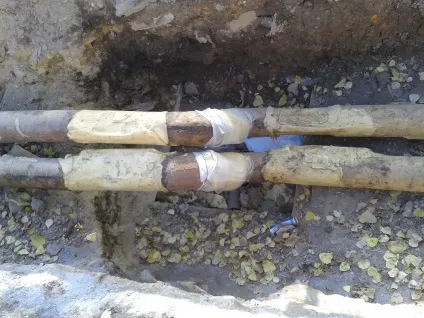

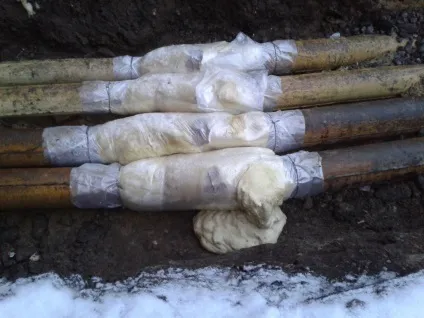

Окремо варто поглянути, як виглядає ізоляція ППМ стиків, адже як стверджують виробники ППМ-труб - це одне з їхніх головних переваг перед ППУ-трубопроводами в заводській оболонці. Подумати тільки, вартість закладення стику в 3 рази дешевше ізоляції стику ППУ-труби. З цим навряд чи хтось сперечатиметься, навряд чи можна придумати щось більш дешеве:

Труби ППУ і ППМІ що вибрати?

Вибір типу ізоляції між пенополиуретановой (ППУ) і пенополімермінеральной (ППМ) - питання складне.

Основні переваги труб в ППУ ізоляції представляємо в таблиці.

Передбачається 30 років

Ізоляція зарекомендувала себе 40 річним досвідом експлуатації в світі і 20 річним досвідом вУкаіни

Ізоляція арматури, трійників, трійникових відгалужень

Типовими рішеннями не передбачена ізоляція запірної арматури. Багато виробників не поставляють трійники і тройникові відгалуження, тому що форми для їх виготовлення дороги, що веде до подорожчання виготовлення відгалужень в польових умовах

Ізоляція не тільки труб, але і всіх фасонних частин трубопроводу зводить теплові втрати трубопроводу до мінімуму
