Відманштеттенові фігури стали
Надмірний перегрів, крім появи великого зерна, може докорінно змінити структуру стали. Складові стали (ферит, перліт) в цьому випадку розташовуються по правильним геометричним площинах, відповідних граней кристалічної решітки, утворюючи квадрати, ромби і трикутники на мікрошліф. Така структура називається відманштеттовой і вказує на сильний перегрів. При цій структурі сталь стає дуже крихкою, погано витримує динамічні навантаження і непридатна для виробів більш-менш відповідального призначення.

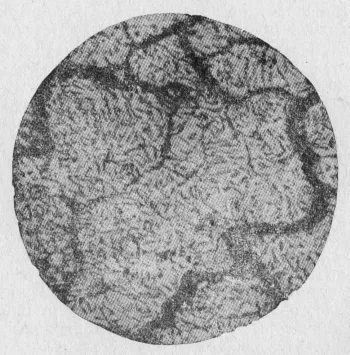

Мал. 1 відманштеттовой структура стали
Відманштеттенові фігури. зокрема, спостерігається в метеоритах. На рис. 1 показана відманштеттенові фігури при малому збільшенні, на рис. 2 - при більшому. Ферит видно на малюнках у вигляді світлої сітки, але основна частина фериту розташувалася всередині осередків сітки групами паралельних світлих смуг за певними напрямами.

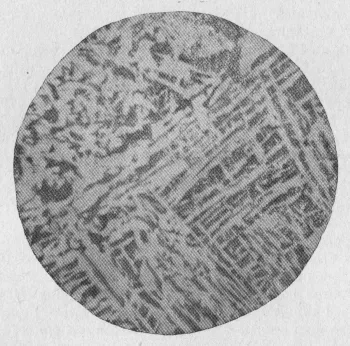

Мал. 2 відманштеттовой структура стали. x50
Сталь може придбати відманштеттовой структуру і без перегріву, в результаті збільшеної швидкості охолодження в інтервалі температур Ar3 - АС1. але вид такої структури буде трохи іншим - без великих зерен і без особливо правильних геометричних фігур. Така структура в меншій мірі викликає крихкість в порівнянні з типовою відманштеттовой структурою, описаною вище.

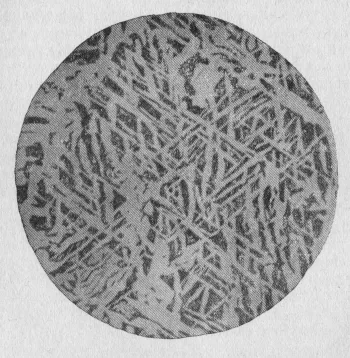

Мал. 3 відманштетовий структура і нормальна структура стали в місці зварювання. x75
На рис. 3 зображена мікроструктура сталевого рельсопрокатного валка. Частина шлифа має відманштеттовой структуру, а інша - нормальну. Відманштеттенові фігури утворилася в місці зварювання валка. Різкого розмежування між цими ділянками немає.

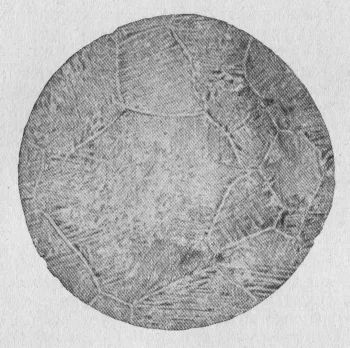

Мал. 4 Структура перепаленою стали
Вельми сильне нагрівання стали в окислювальному середовищі, крім перегріву, викликає ще і перевитрата стали. У перепаленою стали, крім сильного зростання зерен, спостерігається утворення плівок закису заліза по межах зерен внаслідок окислення стали. Зв'язок між зернами при цьому порушується і сталь різко втрачає свою міцність. На рис. 4 зображена структура перепаленою стали. Масивна чорна сітка - окислені кордону зерен. Перепалену сталь виправити неможливо, вона стає абсолютно непридатною.
