Відкатні ворота своїми руками фото, схема, креслення, відео

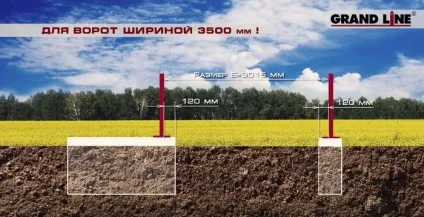

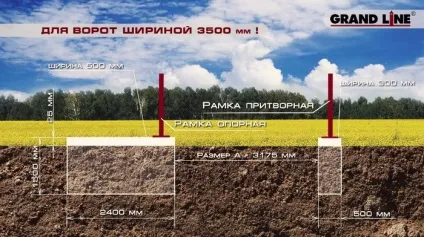

Проста конструкція воріт передбачає наявність опорних елементів, що підтримують опорну і удавану рамки. Глибина фундаменту для воріт з полотном в 3,5 м (відстань між фундаментами 3,175 м) не повинна становити менше 1,5 м під землею і 2,5 см над ґрунтом. Під опорну раму необхідно залити більший фундамент: саме на нього буде йти максимальне навантаження. Його довжина складе 2,4 м, а ширина 50 см. Під удавану раму слід залити невеликою цоколь, завдовжки 50 см і шириною 30 см. Детальна схема розташування опорних ділянок дозволить точно і без помилок повісті і заливку, і монтаж рам.

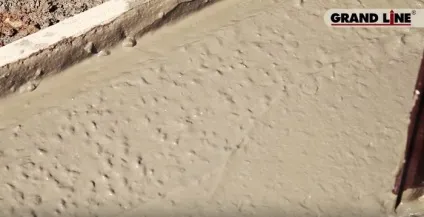

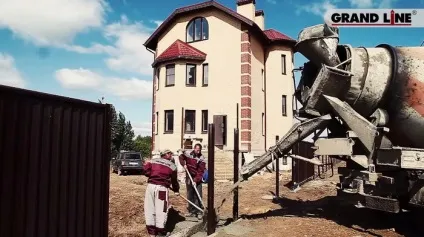

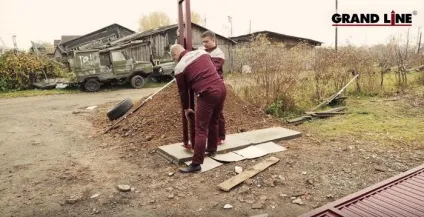

заливка фундаменту

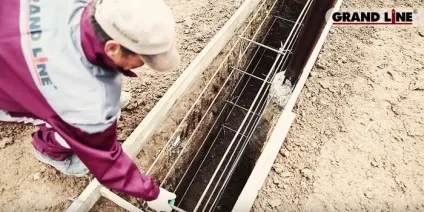

Отже, як самостійно зробити відкатні ворота і які матеріали потрібні для правильного монтажу опор? Для заливки фундаменту використовується бетон марки М200 або вище. Перед тим, як наповнити траншей необхідно провести армування прутами діаметром 12 мм. Отриманий цоколь будується протягом тижня.
Інструкція по збірці воріт
Проводиться робота відповідно до доданої до комплекту елементів інструкції. Також буде корисно виконавцю і вказане нижче опис. Наведений алгоритм дозволить швидше і точніше провести роботи і підготувати міцну конструкцію:

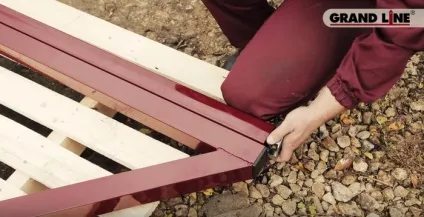

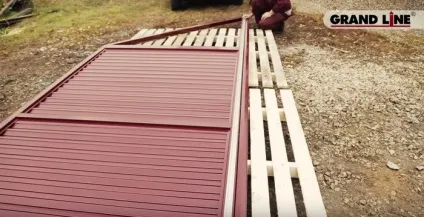

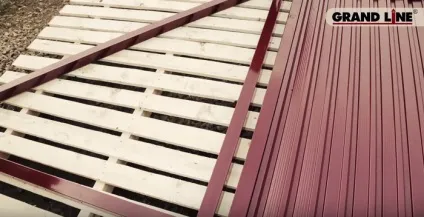

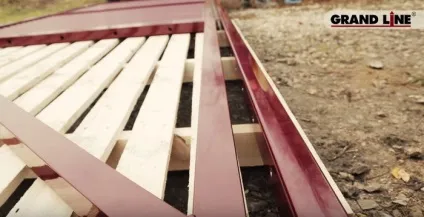

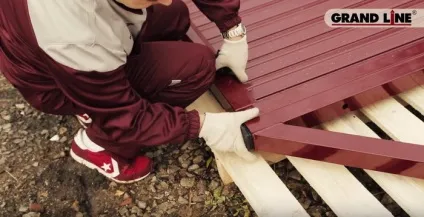

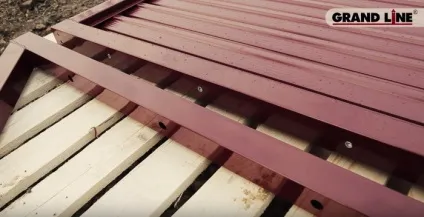

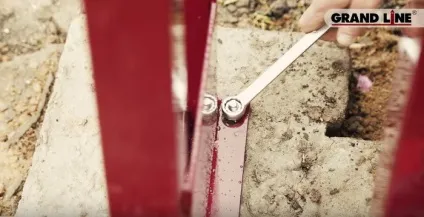

Болтами М8 з'єднується кутова рама і відкатні полотно.

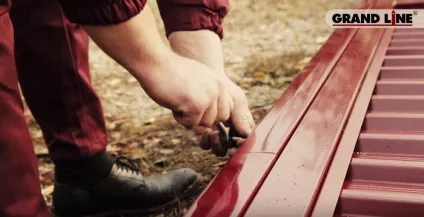

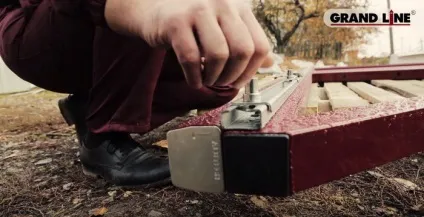

На отвори на рамі і воротах встановлюються пластикові заглушки.

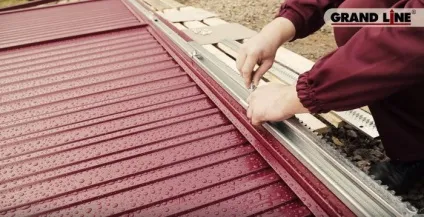

До нижньої частини відкатного полотна прикріплюється напрямна шина.

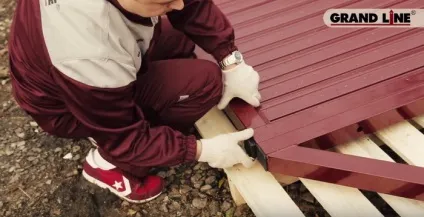

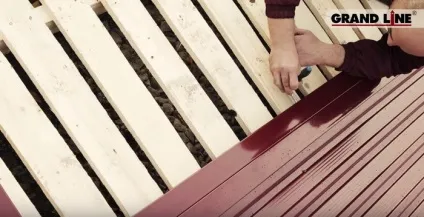

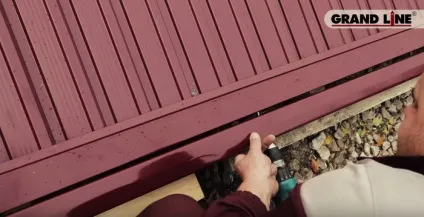

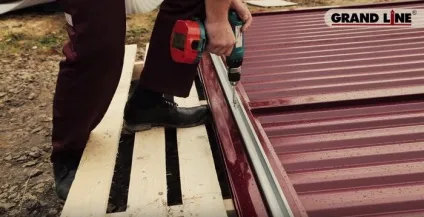

Уздовж стику шини і полотна, з внутрішньої сторони воріт прикручується С-профіль за допомогою покрівельних саморізів.

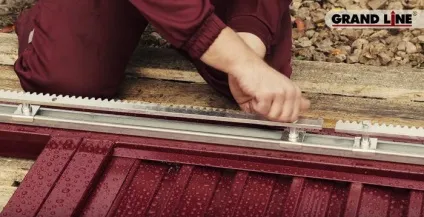

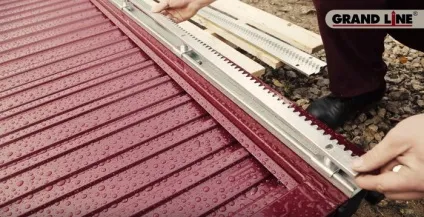

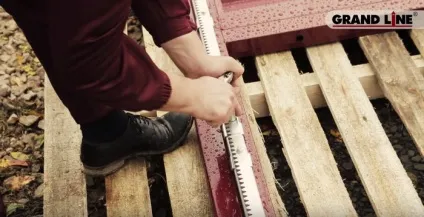

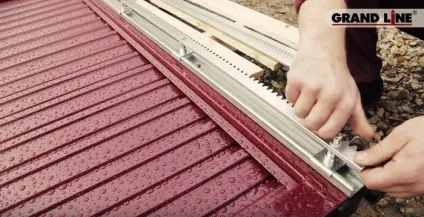

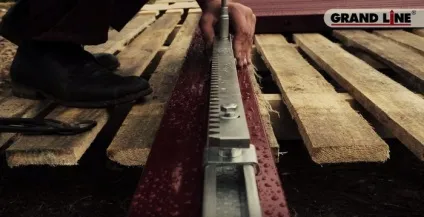

До двосторонніх гайок прикріплюється зубчаста рейка (згідно заводським отворів).

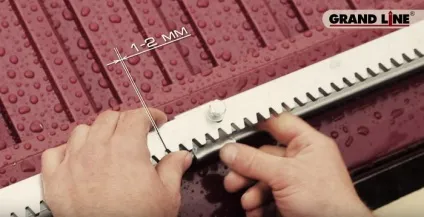

Важливо враховувати відстань між сусідніми рейками: воно повинно бути не більше 1-2 мм. Після правильного розташування елементів можна проводити щільний затиск двосторонньої гайки, що дозволить надійно фіксувати компоненти.

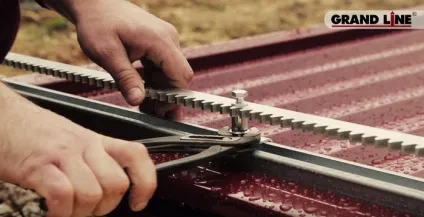

Правильна установка воріт на роликах також передбачає і підтяжку болтів, прикручувати зубчасту рейку до кріпленням на профілі. Докладні креслення і фото, зазначені в інструкції дозволять переконатися в точності виконання.

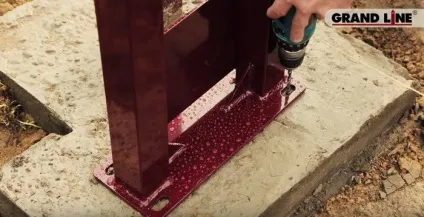

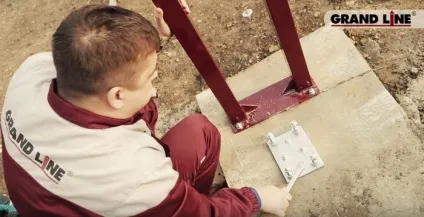

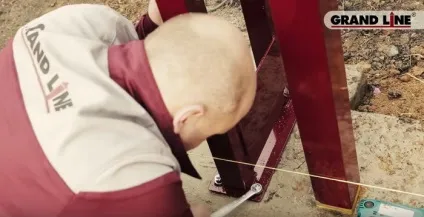

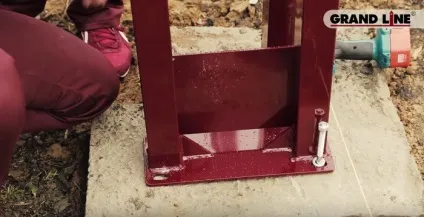

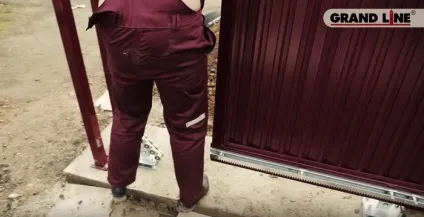

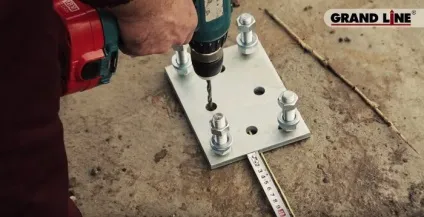

На підготовлені фундаменти необхідно встановити опорну і удавану рами за рівнем. Для цього потрібно провести розмітку і далі підготувати отвори.

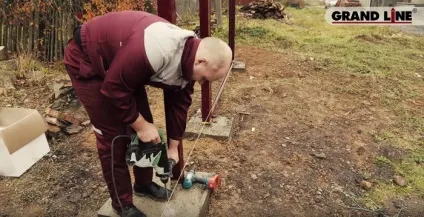

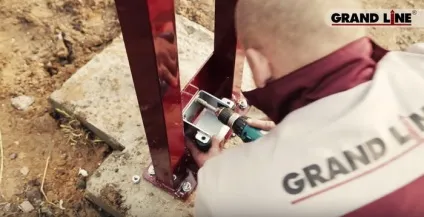

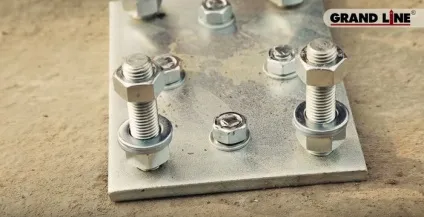

Перепадів між підставами бути не повинно. Закріплення проводиться за допомогою клинових анкерів М12. Налаштуйте стовпи строго по вертикалі.

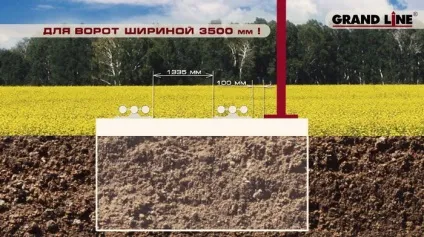

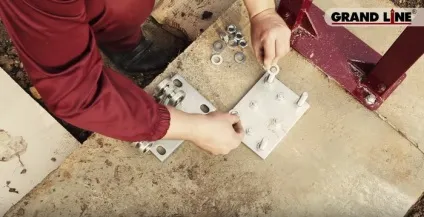

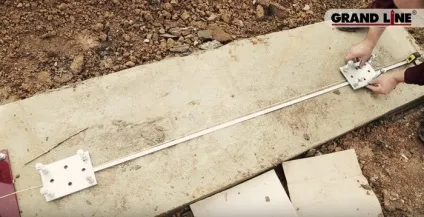

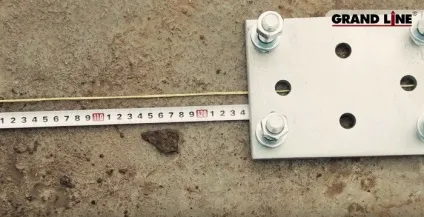

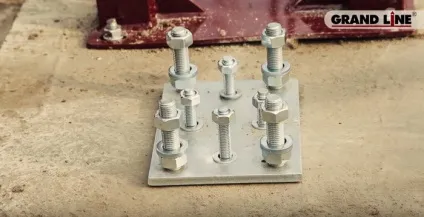

Далі збираються і закріплюються всі інші комплектуючі для воріт: кріплення для роликів, ролики. Перед їх установкою потрібно точна розмітка вільної ділянки і виключення перепадів на площині або незначних нахилів рам. Відстань від опорної рами до першого закріплювача становить 10 см. А відстань між сусідніми кріпленнями - 1,335 м.

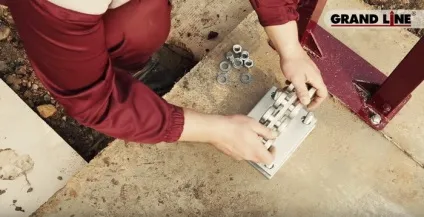

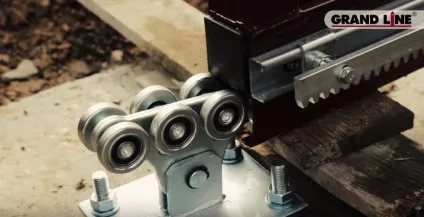

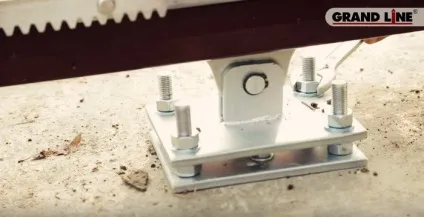

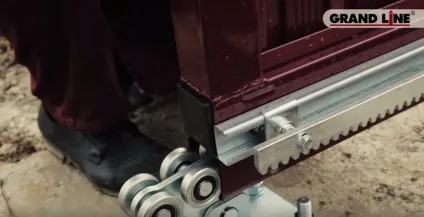

Після підготовки кріплень виконується установка роликових опор.
У опорну рамку проводиться монтаж роликів за допомогою невеликої шини.

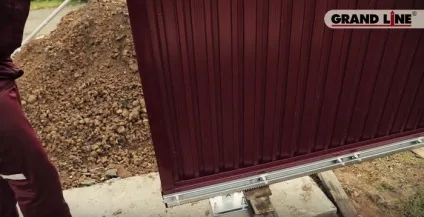

Далі виконується установка зібраних воріт на роликові опори (робота повинна проводитися 3-4 людьми).
По краях від кутової рамки закріплюються прогумовані валики, що забезпечують м'якість і акуратність ходу воріт.
З боку куточка треба встановити заглушку.
З протилежного боку встановіть опорний ролик.
Завершується монтаж відкатних воріт з профнастилу після закріплення уловлювачів на удаваною рамі.
Після пробного відкриття / закриття при необхідності виконується підтяжка і регулювання конструкції.
Електропривод монтується з внутрішньої сторони воріт, поруч з опорною рамою. Схема підключення електроприводу, настройка автоматики і особливості його експлуатації вказані в інструкції, що додається до комплекту.
