Види водопровідних труб і фітингів

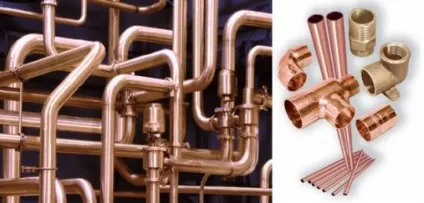

Мідні водопровідні труби і фітинги
Організація будь-якого водопроводу, в тому числі і в приватному будинку, починається з вибору відповідних водопровідних труб. Потім здійснюються роботи з фітингами, склеювання або зварювання, прокладка та монтаж водопроводу, щоб з крана текла вода, працювали туалет і душ. Матеріали для системи водопроводу краще вибирати ті, з якими буде легше впоратися самостійно, тоді можна своїми руками зробити розводку води, змонтувати всі труби і встановити і підключити крани.
До початку робіт бажано підготувати креслення або ескіз з облаштування будинку сантехнічним обладнанням і позначити майбутнє місцезнаходження всіх сантехнічних приладів, вибрати і записати вибрані матеріали для водопроводу, запірну арматуру, необхідні фітинги, необхідний інструмент і витратні матеріали (ФУМ стрічка, ущільнювачі і прокладки, і необхідний кріплення). Потім за ескізом підраховується необхідне їх кількість. Всі необхідні матеріали, як правило, купуються з невеликим запасом.
Види водопровідних труби для внутрішнього і зовнішнього водопроводу
Перш ніж приступати до ескізу проекту майбутнього водопроводу, необхідно вибрати самі труби. Зараз на ринку великий попит мають сталеві, мідні, металопластикові труби, гнучка сантехнічна підводка. У багатьох будинках ще стоять труби з металу.
Металеві водопровідні труби
Металеві труби вже давно використовуються в цивільному будівництві і не тільки. Особливості монтажу металевих труб і їх властивості залежать від властивостей використовуваного матеріалу.

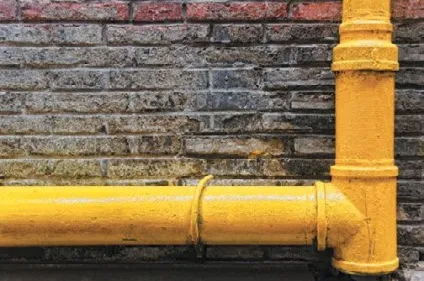

Металеві водопровідні труби
До сих пір у багатьох будинках встановлені сталеві, чавунні і мідні труби (зустрічається дуже рідко), які володіють як достоїнствами, так і певними недоліками. Не так давно навіть використовувалися свинцеві труби, але, з огляду на значну небезпеку для здоров'я людини, їх використання повністю припинено.

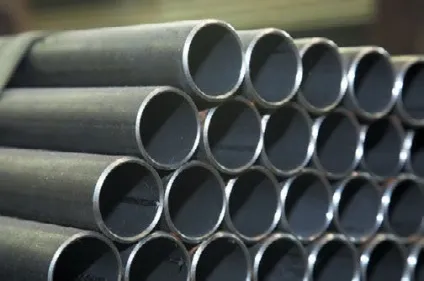

Водопровідні труби з нержавіючої сталі
Сталеві труби - дешевий, міцний і надійний варіант водопроводу. У міських квартирах все стояки виготовляються зі сталевих труб. Радіатори опалення, рушникосушки також монтуються на сталевих трубах. Їх недолік - схильність до корозії. Щоб уникнути пошкодження труб, наносять цинкове покриття зовні і всередині. Вони мають високу теплопровідність, тому дуже часто труби холодного водопостачання «потіють». На нерівній внутрішньої поверхні сталевих труб з часом наростає накип. Сталь - важкий матеріал, тому такі труби досить складно монтувати. Термін їх служби - 30-40 років.
Існує три способи з'єднання сталевих труб: муфтове, зварене і за допомогою прес-фітингів. Для оцинкованих труб підходить тільки муфтове і прес-з'єднання, оскільки зварювання здатна зруйнувати антикорозійний шар.

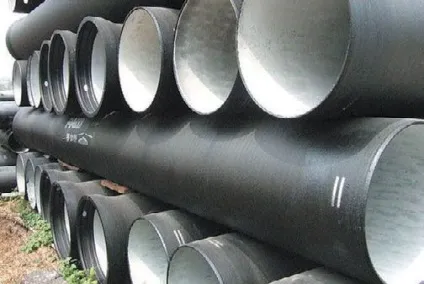

Чавунні труби на відміну від сталевих труб здатні чинити опір корозії, але чавун - дуже важкий матеріал, в цьому його основний недолік.
Такі труби мають товсті стінки з шорсткою внутрішньою поверхнею. Чавунні труби підходять до використання в системах каналізації і водопостачання, вони не покриються іржею, довго не будуть виходити з ладу. Термін служби чавунної каналізації становить від 80 до 100 років. З'єднуються чавунні труби за допомогою ущільнюючих прокладок і розтрубів.
Залежно від маси виділяють три типи чавунних труб: дуже важкі, важкі і середні. На чавунні труби наноситься спеціальний антикорозійний шар - силікатно-емалевий. Такі труби високоміцні, стійкі до перепадів температур, мають низький коефіцієнт розширення.
Мідні труби вже давно завоювали собі звання елітних труб. Водопровід з мідних труб прослужить в гіршому випадку 70 років (як правило, значно довше), при цьому мідна труба не постаріє, не зіпсується і ніяк не змінить своїх робочих якостей. До того ж мідь має бактерицидні властивості, а в таких трубах буде текти чиста питна вода. Мідні труби не схильні до дії ультрафіолетових променів, не бояться перепадів атмосферного тиску, опадів, можуть працювати в широкому температурному діапазоні - від -200 до +500 ° С, не піддаються корозії.
Мідні труби чудово підходять в якості основи для системи опалення, а також організації холодного і гарячого водопостачання. Монтаж мідних труб дуже простий, вони не дуже важкі, їх нескладно гнути, пиляти і паяти. Один з найпоширеніших способів їх з'єднання - високотемпературна пайка. Припій використовується срібно-бронзовий, він рівномірно розподіляється по всій поверхні труби. Найзручніше їх монтувати за допомогою фітингів. Мабуть, чи не єдиний, але найголовніший їх недолік - велика вартість.
Пластикові водопровідні труби
Пластикові труби - перший крок вперед у розвитку сучасного сантехнічного справи.
Пластикові труби і комплектуючі
Стійкість до погодних умов (різкі похолодання, знижений тиск, підвищена вологість), несхильність корозії, довговічність в експлуатації (приблизно 50 років), простота в монтажі, встановлення та налагодження, невелика вартість - ці якості роблять пластикові труби незамінними при обладнанні будинку водопроводом. Вони майже не втрачають тепло при доставці гарячої води, не обростають відкладеннями зсередини, безпечні для здоров'я. Для з'єднання пластикових труб використовують фітинги.
Недоліки таких труб: втрата еластичності при нагріванні, більший коефіцієнт температурного розширення, швидке старіння під дією сонячних променів.
Пластикові труби мають кілька різновидів: труби з полібутилену, поліетилену, полівінілхлориду (ПВХ), поліпропілену та ін.

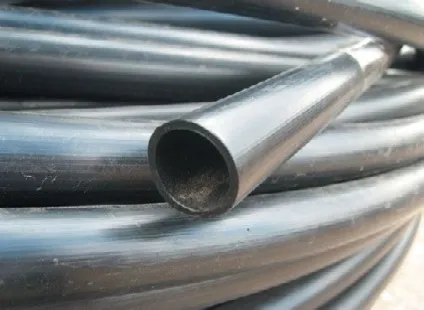

Полібутиленові труби роблять з еластичного і теплопровідного матеріалу, який придатний для транспортування води температурою до +90 ° С. З'єднують такі труби за допомогою зварювання. До їх недоліків відносять легку сприйнятливість до вогню, а також непереносимість бензолу. Фарбувати полібутиленові труби не можна. Поліетиленові труби - труби з еластичного і міцного матеріалу, ідеально підходять для проведення водопостачання у власному будинку. Завдяки своїй еластичності легко переносять низькі температури навіть при замерзлій всередині воді. Поліетилен стійкий до корозії.
Поліетиленові труби мають гладку поверхню всередині, що проходить по ним вода не залишає на стінках окису і відкладень домішок. Недолік у тому, що поліетилен застосовується лише для холодного водопостачання. При температурі кипіння води і близьких до неї труби починають плавитися. Крім того, даний матеріал дуже чутливий до ультрафіолетових променів. З'єднують поліетиленові труби фітингами і обтиском.
Сьогодні на будівельному ринку таке різноманіття труб, що одних тільки поліетиленових можна знайти кілька різновидів залежно від використовуваних для їх виробництва матеріалів і способів.

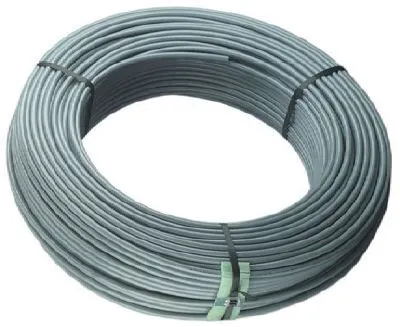

Труби із зшитого поліетилену
Труби із зшитого поліетилену мають високу міцність і стійкістю до високих температур. В процесі виробництва такі труби проходять обробку під високим тиском, завдяки чому молекули матеріалу утворюють додаткові зв'язку. Процес повної обробки називається зшивкою. На сьогоднішній день існує чотири види зшивання: пероксидна зшивання (Рехау), силанового зшивання (РЕХb), зшивання потоком електронів в ЕМ-поле (РЕХс) і зшивання за допомогою азотних сполук (РЕХd). Сировина, що використовується для отримання даних труб, називається зшиті поліетиленом.
Труби із зшитого поліетилену вважаються сьогодні найбільш передовим матеріалом в оснащенні систем водопостачання та опалення. Легкість в монтажі за допомогою прес-фітингів тільки додає їм популярності.
Труби з полівінілхлориду (ПВХ)
Труби з полівінілхлориду (ПВХ) - найжорсткіші з усіх представлених на ринку пластикових труб. Такі труби практично не горять, мало важать, стійкі до впливу сонячних променів, з'єднуються один з одним склеюванням.
Гнучкі каналізаційні труби з полівінілхлориду (ПВХ)
Недолік - використання хлору в процесі виробництва полівінілхлориду, що не додає матеріалу екологічності.
Поліпропіленові труби використовують для холодного і гарячого водопостачання, каналізації, опалення.
За своїм термічним показниками вони схожі з трубами із зшитого поліетилену, але дешевше і простіше в монтажі. З'єднуються між собою зварюванням або паянням, для чого використовується паяльник для поліпропіленових труб.
Металопластикові труби з'єднали в собі позитивні властивості металу і пластика. Вони підходять для систем водопостачання та опалення.
Такі труби складаються з трьох шарів, між двома шарами полімеру знаходиться тонкий шар металу. Їх не потрібно споювати або зварювати, вони еластичні, легкі, довговічні і естетичні. Як метал всередині труби найчастіше використовують алюміній. Тому неприпустимий його контакт з іншими металами в місцях з'єднання. Металопластикові труби здатні витримувати температурне навантаження до +95 ° С, короткочасно - до +110 ° С.
Металопластикові труби можна застосовувати у всіх трубопроводах заміських будинків, для внутрішнього водопроводу міської квартири. Основний недолік таких труб в тому, що, якщо вони відкриті, їх легко пошкодити, тому монтаж труб з металопластику в стояках централізованого водопостачання допускається тільки всередині стін.
Гнучка сантехнічна підводка
Гнучка сантехнічна підводка - шланг в металевій обмотці. Такий водопровід здатний витримати досить високий робочий тиск, але при цьому абсолютно не стійкий до зовнішніх пошкоджень. Його використовують (бажано в межах одного приміщення) для з'єднання раковини, пральної, посудомийної машин і нагрівача з центральною трубою, стояком.

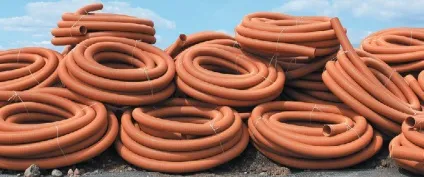

Гнучка сантехнічна підводка може бути виконана з пластикового гофрованого шланга, який використовується для монтажу каналізаційних стоків.

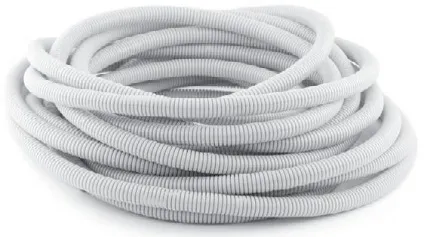

Сантехнічна підводка з гофрованого пластикового шланга
Приєднати сантехнічну підводку до системи водопостачання можливе або за допомогою штуцера, який вкручують в підключається прилад, або за допомогою накидної гайки, яку нагвинчують на торець труби з різьбленням. Всередині металевого обплетення захований гумовий шланг, який виготовляється з етиленпропіленового каучуку. Даний матеріал відноситься до класу нетоксичного гуми, тому вода з такого шланга може використовуватися для пиття.
Загальна послідовність монтажу сантехнічної підводки представлена на малюнках нижче.
Під'єднуємо підводку до приладу за допомогою гайкових ключів
Сполучна муфта для з'єднання труб різного діаметру
Для з'єднання різних ділянок водопроводу, двох ділянок труби, рукава, шланга без зміни напрямку ходу труби. Ця деталь відповідає діаметру і матеріалу труб, що з'єднуються. Основна функція - герметичне з'єднання
Сполучна муфта для з'єднання труб одного діаметру
Поєднує три труби один з одним, причому одна труба відводиться від іншої під кутом 90 °
Для з'єднання труб, що підходять одна до одної під прямим кутом, змінює таким чином напрям труби. Кут відхилення становить 90 ° або 45 °
Використовується для розгалуження труб в 4 напрямках, має 4 виходи, розташованих один до одного під кутом 90 °
Для з'єднання труб в єдину ланцюг
