Види розеток електричних фото з описом різновидів

різновид роз'ємів

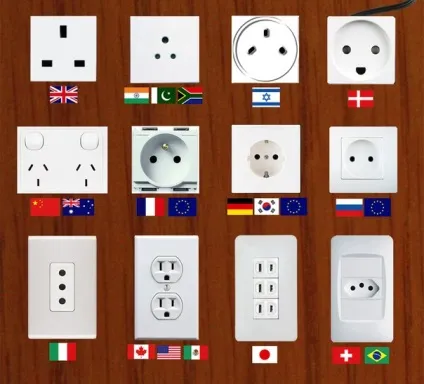

Саме основне розходження між видами виробів полягає в тому, як влаштовані роз'єми для підключення електричної вилки. Справа в тому, що в кожній державі власні стандарти роз'ємів. Наочно побачити типи розеток у всіх країнах світу Ви можете на фото нижче:

Опис кожного з типів:

• А - американська. Крім США такий варіант виконання використовується в Японії. Заземлюючий контакт відсутній.
• B - американська модель, із заземленням.
• З - європейський стандарт. Євророзетка використовується не тільки в країнах Європи, а й в СНД, в тому числі іУкаіни. Єдиний недолік такого різновиду - відсутність заземлення. Однак слід врахувати, що заземлюючого контакту немає на радянських моделях C5, але в євро варіанті С6 він присутній.
• D - такий тип електричних розеток можна зустріти в Британії.
• E - французький стандарт.
• F - євророзетка із заземленням. Сучасний тип виконання, який найчастіше використовують в європейських країнах, а також СНД.
• G - англійський варіант виконання.
• H - ізраїльська.
• I - австралійська.
• J - швейцарська.
• K - датська.
• I - оригінальний тип виконання, який використовують в Італії.
• M - ПАР.

Ось Ви і дізналися, які розетки бувають в різних країнах світу. Далі ми більш детально зупинимося на видах електричних штепсельних виробів типу C і F.

Технічні характеристики

Як Ви вже знаєте, робоча напруга в мережі може бути 220-240 або 380 Вольт, в Америці і Японії прийнято використовувати напругу 100-127 Вольт. Євророзетки на 220 В використовують для підключення електроприладів, потужністю не більше 3,5 кВт. Пов'язано це з тим, що силові розетки можуть витримати струм, що не перевищує 16А. У такі види електрофурнітури допустимо підключення телевізора, холодильника та іншої, не надто потужною побутової техніки.

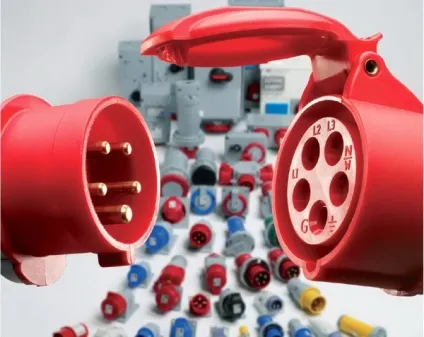

Промислові трифазні розетки розраховані на силу струму 32 А і тому використовуються в побуті для підключення потужної техніки.

Також електророзетки бувають розраховані на частоту змінного струму 50 або 60 Гц. ВУкаіни і країнах СНД використовують перший тип виконання.

Тип установки

Наступний різновид електричних розеток - варіант виконання корпусу. Існують накладні вироби, які застосовуються при зовнішній прокладці електропроводки і втоплені - для монтажу проводки прихованим способом.

Останній вид, в свою чергу, можна монтувати не тільки в стіну, але навіть в підлогу або ж стільницю на кухні. Підлогові побутові пристрої для підключення техніки виглядають наступним чином:

Окремий вид електричних розеток - переносні. Дуже зручний варіант, однак, особливої ​​популярності вУкаіни він ще не набрав.

Додаткові функції

Також, електричні розетки можуть розділятися на види залежно від додаткових функцій, якими вони володіють. наприклад:
