вступ
Які асоціації виникають про згадка повітряних ліній електропередачі? Звичайно ж, дроти натягнуті по повітрю від опори до опори або від стовпа до стовпа. Причому візуально, чим більше проліт між опорами, тим вище натягнуті дроти, отже, вище повинна бути сама опора. Насправді, немає прямої залежності висоти опори, від довжини прольоту.
Основою проектування ЛЕП є напруга повітряної лінії, і її потужність. За ним розраховується перетин і вид проводу (кабелю), по перетину визначається вага кабелю, по вазі обчислюються довжини анкерних і проміжних прольотів, а також види і розміри опор. Також вид опори залежить від кількості «ниток» проводів. які заплановані на ділянці ЛЕП, які відводи доведеться робити і т.д.
Види опор ліній електропередачі
В процесі розвитку ліній електропередачі утвердилися чотири види опор за матеріалом, з якого вони виготовляються:
- Опори дерев'яні;
- Опори залізобетонні;
- Металеві опори;
- Опори збірно-складові.
Про все по порядку.
Дерев'яні опори ЛЕП

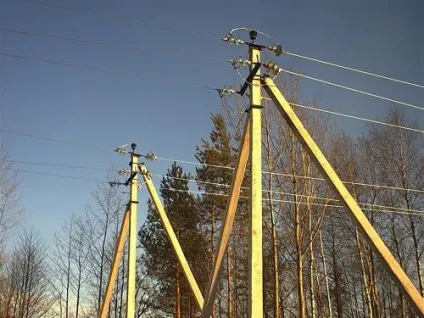

Опора дерев'яна історично найстарша з усіх видів опор. За конструкцією дерев'яна опора це стовп, зроблений з лісоматеріалу хвойних порід, методом оциліндрованих, довгою 8,5 - 13 метрів. Також з дерева виробляються деталі до дерев'яних опор: траверси (дерев'яна горизонтальна балка на опорі), підкоси (кріплення траверси до опори), ригелі (поперечина на край опори і підкоса, укопаний в землю).
Переваги дерев'яних опор
Дерев'яні опори, як і будь-який будівельний матеріал, має свої переваги і недоліки. До переваг дерев'яних опор можна віднести їх дешевизну, мала вага і гнучкість при землетрусі. Не можна забувати про загальнодоступність дерев'яних опор. Мала вага опор дозволяє спростити їх установку, а також спрощується доставка, розвантаження / завантаження опор на підготовчому етапі робіт. Але і недоліків у дерев'яних опор, хоч відбавляй.
Недоліки дерев'яних опор
- По-перше, дерев'яні опори відмінно горять;
- Будучи біологічним матеріалом, вони гниють, пліснявіють, роз'їдаються жучками;
- Під дощем вони мокнуть, розбухають, тріскаються.

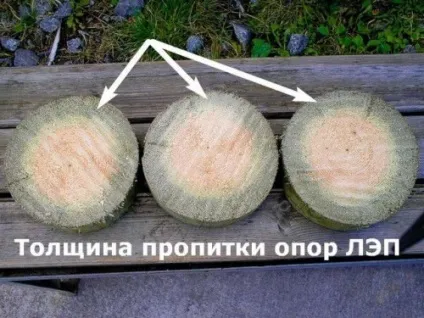

Але на захист дерев'яних опор, варто відзначити, що сучасні технології просочення стовпів, а це просочення 100% заболоні стовпа, виробники гарантують 50 річний термін експлуатації дерев'яних опор, навіть закопаних в землю.
Примітка: Заболонь - слабкий шар деревини, що знаходиться між корою і серцевиною колоди.
Щоб знизити контакт деревини з землею, були гостіровани збірні опори.
Опори збірно-складові

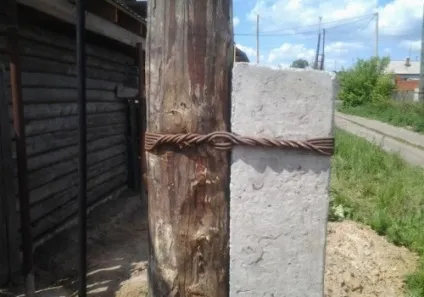

Збірно-складова опора складається з двох частин. Нижня частина називається пасинок і робиться із залізобетону, верхня частина, це дерев'яний стовп. З'єднаються дві частини сталевої дротом в двох місцях. Варто відзначити, що замість залізобетонного пасинка, може використовуватися пасинок з дерева. До збірних опор, також відносяться опори зібрані з залізобетонного пасинка і металевою верхньою частиною.
Залізобетонні опори, ЖБ стовпи
Залізобетонні опори, давно прийшли на зміну дерев'яним опорам. Вони міцно завоювали любов і визнання, як електромонтерів, так і замовників. І в цьому кілька причин.
- Залізобетонна опора не схильна до пошкоджень характерним для дерев'яних опор;
- Термін експлуатації ЖБ опор практично необмежений;
- Усередині опори з бетону, закладена арматура, яка використовується для повторного заземлення повітряних ліній. Причому, кінці заземляющей арматури виведені, зверху і знизу стовпа. Висновок арматури спрощує монтаж, а захист заземляющего спуску бетоном збільшує електробезпека.
Маркуються залізобетонні опори, як СВ 95/105/110/164 і призначені для повітряних ліній різної потужності. Дивимося фото.
- Нормативні документи: ТУ 5863-007-00113557-94

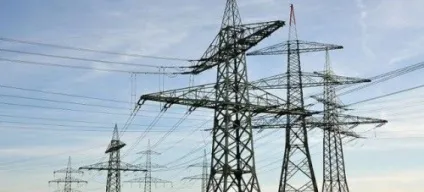

Металеві опори ЛЕП
Для повітряних ліній електропередачі великої потужності і понад високих струмів, використовуються металеві опори. Незважаючи на те, що цей вид опор виготовляють зі спеціальної сталі, вони «бояться» корозії і для захисту від неї опори з металу покривають антикорозійним складом. Залежно від розмірів опори, металева опора може бути збірної або зварений. Збірну опору доставляють на місце окремо.
За місцем збирають і встановлюють на заздалегідь підготовлений фундамент. Установка опори металевої, складний технологічний процес, із застосуванням тягових механізмів, зазвичай тракторів. До фундаменту опора кріпиться болтами, попередньо вирівнюючись по суворої вертикалі. Металеві опори практично не знаходять застосування в приватному житловому будівництві і в заміських товариствах різного типу, за винятком круглих металевих стовпів.
Конструкцій металевих опор настільки багато, що довелося написати окрему статтю: Металеві опори і їх конструкції.
