Види і причини пошкоджень кабельних ліній

За характером пошкоджень в кабельних лініях, розрізняють наступні їх види:

пошкодження ізоляції, що викликають замикання однієї фази на землю;
пошкодження ізоляції, що викликають замикання двох або трьох фаз на землю;
пошкодження ізоляції, що викликають замикання двох або трьох фаз між собою;
обрив однієї, двох або трьох фаз без заземлення;
обрив однієї, двох або трьох фаз із заземленням обірваних жив;
обрив однієї, двох або трьох фаз із заземленням не обірвалася жив;
запливати пробою ізоляції;
пошкодження ліній одночасно в двох або більше місцях, кожне з яких може відноситися до однієї з вищевказаних груп.

Однофазні пошкодження - найпоширеніший вид ушкоджень силових кабельних ліній напругою 1-10 кВ. При цьому виді ушкоджень одна з жил кабелю замикається на його екранує оболонку. Однофазні пошкодження можна розділити на три групи за значенням перехідного опору в місці замикання. До першої групи належать пошкодження з перехідним опором, рівним десяткам і сотням мегаом (запливати пробою). До другої групи належать пошкодження з перехідним опором від одиниць ом до сотень кіло і до третьої групи - пошкодження з опором, близьким до нуля.

Міжфазні пошкодження складають близько 20% всіх видів пошкоджень кабельних ліній. Їх можна розділити на дві групи. До першої відносяться пошкодження з перехідним опором в місці дефекту, близьким до нуля, і до другої групи - з опором від одиниць килоом до сотень мега. У першому випадку часто все три жили зварюються між собою і з екранує оболонкою. При великому струмі короткого замикання кабель може перегоріти на дві частини. При міжфазних пошкодженнях, що відносяться до другої групи, зазвичай між жилами і оболонкою кабелю є перехідний опір і замикання між собою двох жив відбувається через екранує оболонку. Замикання двох жив між собою без замикання на оболонку відбувається рідко.

Обрив жив відбувається через переміщення шарів грунту в місцях розташування муфт, внаслідок чого відбувається витягування жил кабелю, а в муфтах, як правило, розрив жив (розтяжка). Розрив жив кабельних ліній може статися і в цілому місці через різних механічних впливів або заводський брак.

Причини пошкодження кабелів досить різноманітні, їх можна об'єднати в такі групи:

Дефекти, викликані помилками проектування: погіршення властивостей ізоляції в результаті неприпустимого перегріву струмами навантаження через помилково заниженого перетину жил кабелю; пошкодження в аварійних режимах через неправильне вибору захисної апаратури і т.п.
Заводські дефекти, що виникають при виробництві кабелів: тріщини або наскрізні отвори в оболонці; збіг декількох паперових стрічок; задирки на дротах струмопровідних жив і т.п.
Дефекти прокладки кабелю: круті вигини кабелю на кутах повороту траси; механічні пошкодження (злами, вм'ятини, порізи, перекруткі кабелю);

Види і причини пошкоджень кабельних ліній

недотримання допустимих відстаней до об'єктів які можуть негативно впливати на кабелі (теплотраса, рейкові шляхи електрифікованого транспорту) і т.п.

Дефекти монтажу муфт: неповна заливка муфти мастикою; погана опресовування сполучних гільз; пошкодження або забруднення ізоляції кабелю при монтажі муфти і т.п. Більш докладно про можливі дефекти монтажу термоусаджуваних муфт можна прочитати, перейшовши за посиланням [Перейти!]

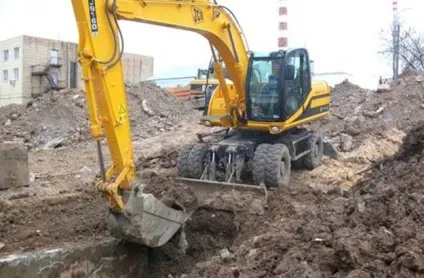

Пошкодження в процесі експлуатації: випадкові механічні пошкодження кабелів (наприклад, кабелів прокладених в траншеї в результаті проведення земляних робіт механізованим способом);

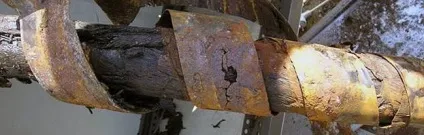

природне старіння ізоляції; корозія металевих елементів кабелю (броня, свинцева оболонка), викликана дією блукаючих струмів або хімічним складом грунту;

обрив жив в результаті просідання грунту і т.п.
