Види дробарок, їх пристрій і застосування мобільна, роторна для подрібнення щебеню, валковая,
У всіх промислових галузях, а також у повсякденному житті людини застосовується різне устаткування і механізми.
Це можуть бути саморобні прості пристрої або промислові міні-агрегати і багатофункціональні великогабаритні установки.
Серед усього різноманіття обладнання дробильні пристрої займають вагоме місце. Дробарки знайшли застосування в сільському господарстві, будівництві, гірничодобувній, хімічній, харчовій, переробній промисловості.
Все обладнання, призначене для дроблення, групується в залежності від показника подрібнення. Він має три значення - велика, середня і дрібна фракції.
Крім цього, існує видова угруповання дробарок. Кожній з груп відповідає певний дробящий механізм. Розглянемо докладніше, які ж існують види дробарок.
Конструктивні особливості характеризують різні типи дробарок:
Щокові дробарки - це агрегати, в основі яких лежить принцип розчавлювання матеріалу. Конструкція складається з двох рівних сталевих площин. У різних моделях одна з пластин може бути нерухомою, а друга хитається.
Також існують щокові дробарки, в яких обидві пластини рухливі. Процес роздавлювання відбувається під час зближення пластин - щік. Роздроблений матеріал витягають, розсуваючи щоки.

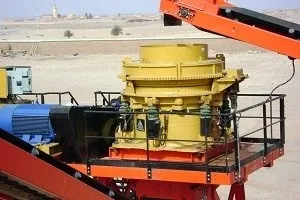

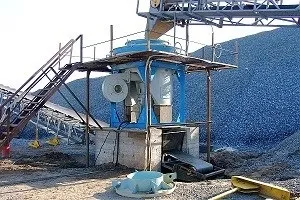

Конусні дробарки - це механізми, принцип роботи яких полягає на основі ефекту роздавлювання і розлому матеріалу. Агрегати даного типу дозволяють отримувати матеріали різних ступенів помелу.
Єдине конструктивне рішення і принцип роботи об'єднує всі різновиди конусних дробарок.
Дробить механізмом є конус, який жорстко кріпиться на валу. Його нижня частина поміщена в спеціальну ємність - ексцентриковий стакан.
Рух здійснюється за рахунок роботи електричного мотора. Під час обертання склянки дробильний конус також виконує круговий хитання. В результаті в ємності подрібнюється завантажений матеріал.
Перевагою даного виду обладнання є:
- висока продуктивність;
- безперервність роботи;
- можливість дроблення на різні фракції.

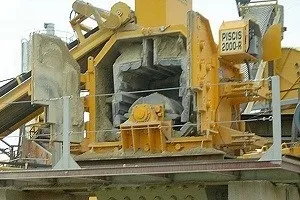

Роторні дробарки - обладнання для подрібнення м'яких, малоабразивних матеріалів, а також особливих міцних матеріалів. Це механізми ударної дії.
Основним вузлом є потужний ротор. На нього міцно кріпляться сталеві змінні молоточки - Біли.
Матеріал для дроблення завантажують зверху. Дроблення проводиться за рахунок обертання ротора.
Роторні дробарки відрізняються простотою конструкції, швидкодією і високою продуктивністю. Однак ударні елементи швидко приходять в непридатність.

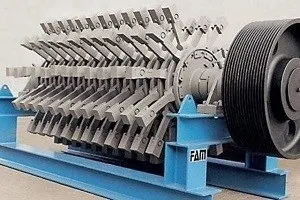

Молотковідробарки за призначенням і конструктивним виконанням схожі з роторними дробарками. На відміну від них молоточки на роторі кріпляться шарнірно.
Вал молотковій дробарки
Устаткування такого типу незамінне для дроблення крихких матеріалів таких як:
Дроблення матеріалу проводиться ударними молоточками, що обертаються з великою швидкістю. Конструктивне рішення механізмів дозволяє проводити регулювання ширини отвору для завантаження. Це дозволяє налаштувати обладнання на певну фракцію дроблення.
Перевагами молоткових дробарок є:
- простота конструкції;
- невеликі габаритні розміри;
- відмінна ступінь дроблення;
- подрібнення матеріалів певної фракції.
Однак при всіх перевагах існує невеликий термін придатності основних деталей - молоточків і колосників.
Відцентрові дробарки - це обладнання ударного способу подрібнення матеріалу. Основним елементом такого виду механізмів є прискорювач.
Дроблення відбувається під дією відцентрової сили, яка обертає матеріал навколо осі прискорювача і напрямки його на відбивну плиту. Розмір дроблення регулюється швидкістю удару частинок.
Перевагами відцентрових дробарок є:
- висока продуктивність;
- невеликі габарити і вага;
- зниження витрат при експлуатації.

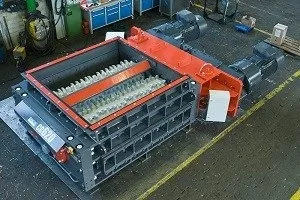

Валкові дробарки - це механізми, основним принципом дії яких є розчавлювання.
Конструкція складається з паралельних валів, розташованих в горизонтальній площині. Вони обертаються назустріч один одному. Матеріал раздавливается, проходячи між валами.
Основною характеристикою валкових дробарок є технічні дані валів - діаметр і довжина.
застосування

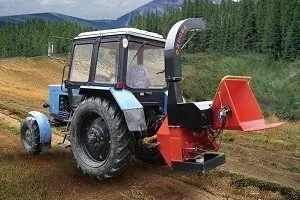

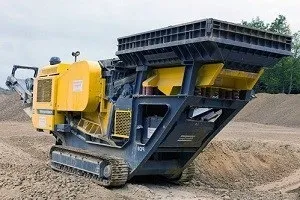

Вони можуть бути міні-установками або складати цілі агрегати, а також мобільні установки. Особливо затребуваним обладнанням стали дробарки в сільському господарстві.
Різні процеси вимагають застосування спеціального обладнання:

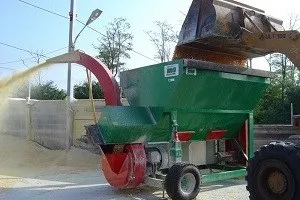

- У сільському господарстві незамінними стали всілякі зернодробилки. Їх застосовують для дроблення фуражного зерна, а також для подрібнення грубих і соковитих кормів. Одним з таких механізмів є, наприклад, Молотковий подрібнювач Фермер. Він призначений для дроблення будь-якого зерна і качанів кукурудзи. У тваринництві для приготування кісткового борошна кістки дроблять, застосовуючи подрібнювачі різних модифікацій. При виготовленні кормів застосовуються двохвалкові дробарки.
- У харчовій промисловості дробарки застосовують для подрібнення зерна і розмелювання солоду. Широко застосовуються ударні дробарки при виробництві рослинного масла, а також при пивоварінні.
- У гірській промисловості використовують переважно конусні дробарки, а також дробарки редукционного дроблення КРД, великого і середнього дроблення. Їх застосовують в якості додаткового дроблення великих порід. Основною характеристикою дробарок КСД і КМД є діаметр конуса. Для промислових агрегатів він становить від шестисот до трьох тисяч міліметрів. Також ефективними при розробці гірських порід будуть відцентрові і валкові дробарки.
- У хімічній промисловості, а також при утилізації шин дробарки використовують для дроблення гуми та інших матеріалів.
- Будівництво потребує великої кількості кам'яних матеріалів. Щебінь, гравій та пісок входять до складу бетону. Щебінь отримують шляхом дроблення спеціальних порід.
