Види балкових клітин

Балочная клітина це система пересічних несучих балок, які служать для передачі навантаження від настилу до стін або колон і до нижчого конструкціям.

Існують три основні види балкових клітин:
1. Спрощений
2. Нормальний
3. Ускладнений

При спрощеній системі ми бачимо, що балки настилу спираються на несучі стіни. Такий вид характерний для невеликих прольотів.

У балочной клітці нормального типу настил спирається на балки настилу. балки настилу спираються на головні балки. які в свою чергу передають всю навантаження на колони.

У ускладненою системі настил спирається на балки настилу, балки настилу на допоміжні балки, а другорядні балки на головні, які знову передають всю навантаження в балочной клітці на колони. Така система характерна для великих прольотів.

Оскільки балок настилу і другорядних балок переважна кількість, то для зменшення трудомісткості робіт їх зазвичай приймають прокатними (по сортаменту), і, як правило, це двутаври або швелери.

Головна балка завжди найпотужніший елемент балочної клітки, і її часто приймають складовою з ребрами жорсткості, монтажним стиком, зменшенням перетину на кінці і т.д.

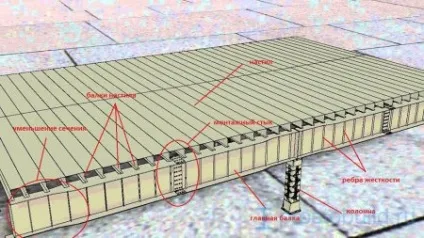

Нижче наведена фотографія нормального типу балочної клітки.
