Відцентровий вертикальний насос основні характеристики

Вертикальні відцентрові насоси

Вертикальний відцентровий насос - пристрій, що перетворює механічну енергію від приводу мотора в енергію потоку рідини, щоб забезпечити її рух і створити напір в системі. Частина цієї енергії витрачається, для подолання гідравлічного і механічного опору, а решта створює надлишковий тиск або розрідження, що сприяє переміщенню рідини від насоса до її місця споживання.
Як використовувати відцентровий насос своїми руками пропонується дізнатися з цієї статті.

Принцип роботи відцентрового вертикального насоса

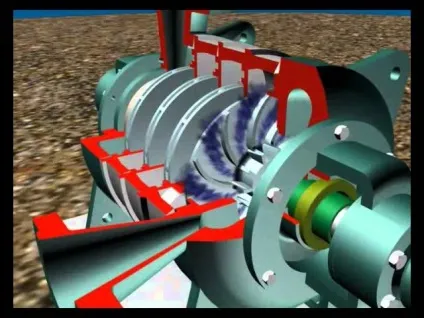

Схема пристрою відцентрового насоса

За схемою до складу вертикального відцентрового насоса входять:

В робоче колесо рідина надходить в осьовому напрямком. Виникає, при обертанні робочого колеса, відцентрова сила, притискає рідина до стінки корпусу, яка потім виштовхується по дотичній до робочого колеса в нагнітальні отвір.
Тиск на вході в насос при цьому падає, і рідина, яка знаходиться під великим тиском, спрямовується в робоче колесо. Так, наприклад, викачування рідини з відкритого резервуара відбувається під дією атмосферного тиску.
Відцентрові насоси мають ряд переваг перед іншими видами насосів, що робить їх більш популярними:

• Подачі рідини відбувається безперервно.
• Простота пристрою.
• Відносно невисока ціна.
• Велика надійність.
• Досить високий ККД: від 0,6 до 0,8.
• Збільшена висота всмоктування.
• Легко можна зробити автоматизацію управління.

Порада: Використання автоматичної системи управління відцентровим насосом дозволить полегшити роботу з пристроєм і збільшить термін його експлуатації, шляхом своєчасного відключення в разі виникнення несправностей.

До недоліків, які мають відцентрові насоси вертикальні, можна віднести:

• Залежно від опору мережі, де вони працюють, в широких межах може змінюватися подача рідини.
• Незручністю є те, що в звичайному виконанні при запуску відцентрового насоса, його потрібно заливати водою, в разі знаходження рівня рідини нижче вхідного патрубка.

Як класифікуються відцентрові насоси

Відцентрові вертикальні насоси і все відцентрові вироби класифікуються за:

• Кількості коліс вони бувають:

1. одноступінчаті з одним колесом, які можуть бути консольними;
2. багатоступінчасті, з великим числом коліс.

• Натиску розрізняють:

1. з низьким напором до 2 кгс / см2;
2. із середнім натиском від 2 до 6 кгс / см2;
3. з високим напором, який більше 6 кгс / см2.

• Методу подачі води до робочого колеса. Підведення води на робоче колесо може бути:

1. з одностороннім входом рідини;
2. подвійного всмоктування, коли вода підводиться з двох сторін.

• Розміщенням валу. Відцентрові насоси бувають:

1. горизонтальні;
2. вертикальні.

• Роз'єму корпусу. Роз'єм корпусу буває:

1. горизонтальний;
2. вертикальний.

• Способом відведення з робочого колеса рідини в спіральний канал корпусу насоса:

1. спіральні відцентрові насоси. в яких рідина відводиться відразу в спіральний канал;
2. турбінні. Тут, перед попаданням в спіральний канал, рідина повинна пройти через спеціальний пристрій, яким є направляючий апарат, що складається з нерухомого колеса з лопатками.

• Ступені швидкості обертання робочого колеса:

1. тихохідні;
2. з нормальною швидкістю обертання;
3. швидкохідні пристрою.

• Роду рідини, що перекачується насосом:

1. водопровідні;
2. каналізаційні;
3. лужні і кислотні;
4. землесосні;
5. нафтові та інші.

• Способом з'єднання з мотором:

1. приводні, зі шківом або редуктором;
2. з'єднання через муфту.

У комплект з відцентровими насосами повинні входити:

• Приймальний зворотний клапан з сіткою, який необхідний, щоб утримувати у всмоктуючому патрубку насоса і корпусі воду, при заливці його перед пуском, а сітка повинна затримувати великі суспензії, плаваючі у воді.
• Засувка.
• Вакуумметр, службовець для виміру величини розрідження на всмоктуючої стороні. Пристрій ставиться на водопровідній трубі між засувкою і:

1. корпусом пристрою;
2. краном, через який випускається повітря при заливці, ставиться в верхній частині корпусу;
3. на напірному трубопроводі зворотним клапаном, що запобігає потраплянню води через насос, при паралельній роботі ще одного насоса, в зворотному напрямку.

• Засувкою на напірний трубопровід, яка необхідна для пуску в роботу, зупинки та регулювання напору і продуктивності відцентрового насоса.
• Манометром для вимірювання напору на напірному патрубку, який розвивається насосом.
• Запобіжним клапаном, що розташовуються за засувкою на напірному клапані, служить для захисту напірного патрубка, трубопроводу і самого насоса від дії гідравлічних ударів.
• Пристроєм для заливки водою насоса.

Порада: Купуючи відцентровий насос, необхідно переконатися про наявність всіх комплектуючих, згідно з відповідною інструкцією з експлуатації, перевірити справність пристрою.

Особливості експлуатації відцентрових насосів

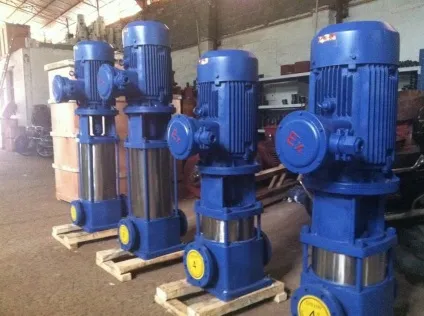

До кожного виробу при випуску з заводу-виготовлювача додається інструкція по його експлуатації. У ній зазначено: список комплектуючих елементів, правила обслуговування і догляду за виробом; терміни регулярних перевірок; технічного обслуговування і ремонту; гарантійний термін експлуатації виробу. Загальний вигляд насоса показаний на фото.

Вертикальний відцентровий насос

Під час експлуатації можуть виникнути неполадки в роботі пристрою.
У таблиці вказуються деякі несправності і способи їх усунення:
