Відбивач-радіатор для світлодіода

Дана конструкція - все те, що необхідно над'яскравих світлодіодів для повноцінної роботи в якості світильника.

Нещодавно виявив для себе над'яскравих світлодіодів за вельми доступною ціною. Виглядають вони так:

Мають масу переваг: велика яскравість світіння, відносно низьке енергоспоживання, тривалий термін служби, невеликі габарити, стійкість до багаторазових включень і т.д. Випускаються потужністю від одного вата і вище, мають три різних відтінку білого світіння.

Але при їх використанні зіткнувся з деякими труднощами. По-перше, вони сильно гріються. Якщо використовувати їх хоча б на половину потужності, їм потрібно радіатор. По-друге, ці світлодіоди володіють великим кутом розсіювання. Тобто, якщо зробити з них найпростішу настільну лампу, то вона буде світити у очі так само, як і на стіл. Отже, світловий потік необхідно фокусувати в потрібному напрямку. Вирішити обидві ці проблеми допомогла наступна конструкція.

Небагато шкільної фізики. Сфокусувати світловий потік, або направити його паралельно можна за допомогою параболічного дзеркала, якщо розмістити точкове джерело світла в фокусі параболи. Зробити параболічне дзеркало в домашніх умовах - нездійсненне завдання. Але можна виготовити плафончіков, який би одночасно частково сфокусував світловий потік і відводив б тепло.

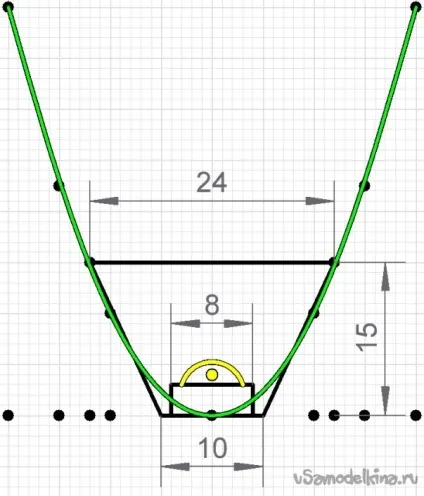

Зелена лінія на малюнку - параболічне дзеркало, чорний прямокутник внизу - над'яскравих світлодіодів, жовта точка - кристал світлодіода і одночасно фокус параболи. А решта чорні лінії - це корпус майбутнього відбивача. Зрозуміло, що корпус повторює форму параболи дуже приблизно, але якийсь відсоток світла він сфокусує. Розміри, ясна річ, вказані в міліметрах.

Розгортка відбивача буде виглядати наступним чином:

Виготовити плафончіков можна з алюмінію завтовшки 0,5-1мм, міді, або навіть жерсті від консервної банки. В даному випадку був застосований алюміній товщиною 1 мм.

Крім цього для лампи знадобиться шматочок одностороннього фольгованого текстоліту розміром 15х20мм, на який буде припаюватися сам світлодіод.

Для початку вирізаються відбивач і текстоліт, потім в них свердлити отвори, 4 штуки діаметром 1мм, в плафоні сверлится ще два отвори діаметром 3 мм, а в текстоліті два отвори по 1мм для сполучних проводів. Потім відбивач і текстоліт скручуються між собою двома відрізками дроту. Можна ще додатково їх склеїти. Відбивач згинається, в результаті виходить наступне:

Згинати відбивач потрібно акуратно, щоб не деформувати посадочне місце під світлодіод, інакше світлодіод буде перегріватися. Якщо відбивач робити з міді або жерсті, то його пелюстки можна і потрібно спаяти між собою. Після того, як відбивач зігнутий, його краю можна при необхідності обробити напилком або наждачним папером.

Завершальний крок - установка світлодіода. Перед цим потрібно нанести трохи термопасти на місце його установки, щоб поліпшити термоотдачу. Висновки світлодіода доведеться небагато підігнути, щоб вони пролізли в отвори. Після цього висновки розгинаються в первісний стан, світлодіод притискається до відбивача і припаюється. Потрібно стежити, щоб ні один з контактів світлодіода не торкався відбивача, щоб максимально запобігти коротке замикання між висновками.

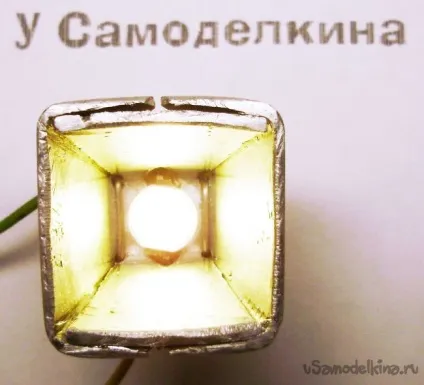

Все, мінісветільнік готовий.

Невеликі габарити дозволяють використовувати цю конструкцію як ліхтарик, підсвічування чого-небудь, або настільної лампи. До речі, напруга живлення світлодіода 3,2-3,4 вольта, що дає можливість живити його від USB комп'ютера або ноутбука. Для обмеження струму можна використовувати спеціальний драйвер, або просто обмежити струм резистором. Для напруги живлення 5 вольт для одноваттного світлодіода (струм 300мА) номінал опору буде 6,2 - 6,8 Ом, 1 Вт.
