Вічний ветровентілятор, моделіст-конструктор

У провітрюванні потребують багато заміські будови. Без нього відволожуються будинки і сараї, мокнуть льоху і підвали, а вже користуватися люфтклозетом, в якому відсутня вентилятор, м'яко кажучи, некомфортно.
Зрозуміло, оснастити туалет або льох електричним припливним або витяжним вентилятором нескладно, однак багато дачні будівлі далеко не завжди бувають електрифікованими. Але вентилятору, про який я хочу розповісти Новомосковсктелям, електрику не буде потрібно - його приводить в обертання. роторний вітродвигун.

Зробити такий пристрій зможе кожен. Вся його «механіка» складається з роторного вітродвигуна і 12-лопатевого вентилятора. І той і інший встановлені на осі підшипникового вузла, в якості якого використовується втулка від переднього колеса велосипеда. Остання за допомогою болтів М4 і гайок закріплена в центрі кола, вирізаного з листа фанери товщиною 8 мм.

Роторний вітродвигун зібраний з пари полуцилиндров і двох дисків з 6-мм фанери. Доброю заготівлею для полуцилиндров послужить стара алюмінієва каструля або відро. Підійде також і відповідна за розмірами посудина з пластика. Каструля акуратно розрізається по діаметральної площині і закріплюється між парою фанерних дисків так, як це показано на малюнках.

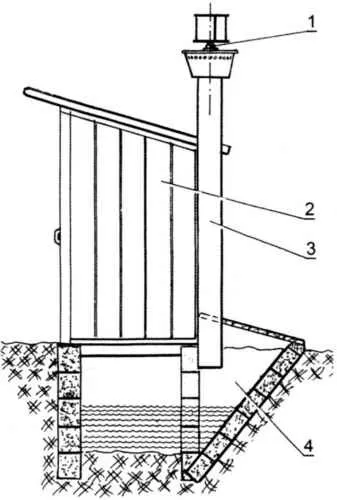

Дачний люфтклозет з ветровентілягором:

1 - ветровентілятор; 2 - люфтклозет; 3 - вентиляційна труба; 4 - вигріб

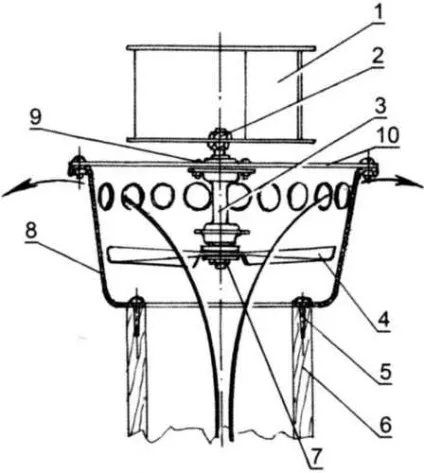

1 - роторний вітродвигун; 2 - гайка кріплення вітродвигуна на валу; 3 - підшипниковий вузол (втулка від переднього колеса велосипеда); 4 - крильчатка вентилятора (сталевий або дюралюмінієвий лист s2); 5 - шуруп-саморіз кріплення ветровентілятора на вентиляційній трубі (12 шт.); 6 - вентиляційна труба (короб квадратного перетину, збитий з дощок s20); 7 - гайка кріплення крильчатки вентилятора на валу; 8 - ресивер (пластиковий таз); 9 - болти і гайки М5 кріплення підшипникового вузла на кришці приймача (3 комплекти); 10 - кришка ресивера (фанера s8)

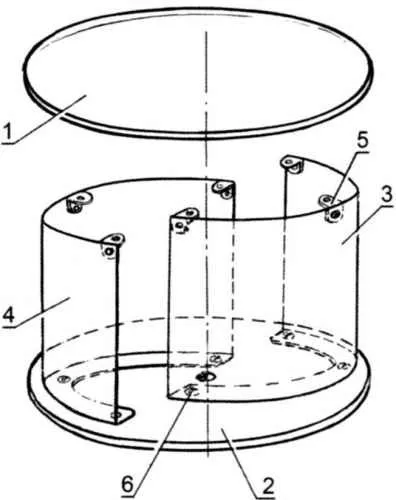

Напівциліндри ротора вітродвигуна вирізаються з відповідної за розмірами алюмінієвої каструлі чи відра

1,2 торцеві шайби (фанера, s8); 3, 4 - півциліндри ротора; 5 - куточок для стикування полуцилиндров і шайб (6 шт.); 6 - кріплення полуцилиндров і шайб (болт М5 з гайками, 12 комплектів)

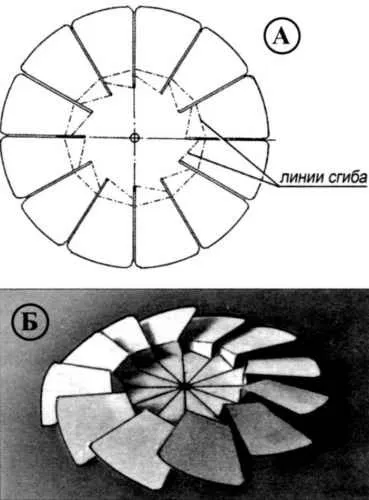

Виготовлення крильчаткивентилятора

(А - заготівля, Б - готова крильчатка)

Крильчатка вентилятора - 12-ло-пастная; зробити її можна з сталевого або дюралюмінієвого листа товщиною близько 2 мм. Після виготовлення плоскої заготовки кожна лопать крильчатки двічі згинається, як це показано на фотографії, приблизно на 90 градусів, причому напрямок вигину буде залежати від того, який вентилятор вам потрібен -пріточний або витяжної.

Ветровентілятор встановлюється поверх свого роду ресивера, в якості якого виступає невеликий пластиковий таз, в дні якого прорізано отвір під вентиляційну трубу (асбоцементную або збиту з дощок). У верхній частині ресивера (вище крильчаткивентилятора) прорізаються отвори для виходу (або забору) повітря.

Готовий агрегат закріплюється поверх вентиляційної труби - і він безперервно (і абсолютно безкоштовно!) Буде провітрювати ваш туалет або льох.
