Віброрейка для укладання бетону своїми руками - інструкція по збірці

Досить часто в будівництві, особливо приватному, деякі інструменти або обладнання простіше і набагато вигідніше зробити власноруч, ніж купувати за гроші для одноразового користування. Тим більше, якщо допоміжне пристосування коштує дуже дорого.

Заливка фундаменту для будинків і господарських будівель, формування стяжки і наливних підлог, заповнення опалубки вимагають якісної утрамбовки бетонного шару. Для цих цілей доцільно застосовувати віброінструментом, зокрема - спеціальні рейки з невеликою амплітудою, але значною інтенсивністю коливань. Як не дивно, такий специфічний інструмент можна виготовити і своїми руками, що дасть можливість значної економії і прискорення робочого процесу.

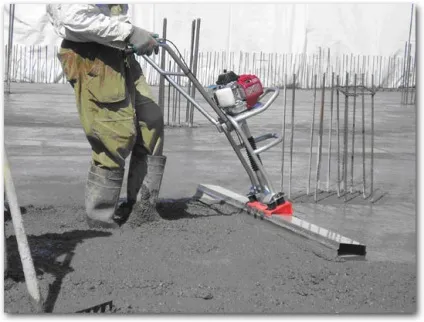

Принцип роботи віброрейки

Пристосування переміщається робочим органом по поверхні вручну, а вібрація забезпечується електромотором. Це дозволяє утрамбовувати значні площі одній людині, особливо радує невеликий розмір і порівняно малу вагу, а також простота експлуатації. Працювати може непрофесійний будівельник, який володіє навичками і спеціальними знаннями.

Асинхронна робота електромотора може бути забезпечена ексцентриситетом, або іншою конструкцією передачі обертальних рухів в поступальні. Регулювати частоту вібрацій можна, включивши в схему пристрою перетворювач частоти.

Само по собі пристосування досить просте, але воно дозволяє не тільки ущільнювати шар бетону, але і проводити швидке вирівнювання поверхні стяжки. При комплексному використанні віброрейки і глибинного вібратора для бетону можна досягти максимально швидкого ущільнення і вирівнювання товстого шару бетону, залитого в опалубку або траншею. Розчин бетону буде осідати рівномірно, попутно з його структури будуть видалятися бульбашки повітря.

Віброрейки можливо застосовувати і на сухий стяжки, в тому числі на об'єктах, де проводиться укладання тротуарної плитки на великих площах на суміш піску або відсіву з цементом. При цьому інтенсивність вібрацій не так сильна, щоб пошкодити підставу або вплинути на розташування закріпленої опалубки. Всі сліди, які пристрій залишає на бетону і Самонівелююча наливних підлогах, дуже просто прибрати шлифмашиной в міру застигання поверхневого шару.

Що потрібно для виготовлення віброрейки

Для невеликого пристрою, здатного безупинно відпрацювати на площі до 15 квадратних метрів, вам будуть потрібні:

електромотор невеликої потужності (не вище 1,5 кВт);

металеві куточки (типовий профіль);

електродриль зі свердлами по металу;

металовироби (шурупи, болти відповідного діаметру);

Поетапна інструкція з виготовлення віброрейки

Спочатку потрібно взяти підготовлений профіль і приробити до нього зручні ручки. Зрозуміло, конструкція не може бути стандартною, кожен робить зручно для себе. Приміряйте, як вам зручно розмістити ручки, на якій відстані, під яким кутом.

Як профілю ви можете взяти не тільки металеві куточки, а й звичайні труби ¾ або профільовані труби квадратного перетину. Довжина майбутньої віброрейки теж регулюється під індивідуальні габарити того, хто буде користуватися цим пристроєм.

Ручки можна виконати з арматурних стержнів, приварив їх в будь-якій конфігурації до основним профілем. Після закінчення закріплення для зручності користування арматуру можна обмотати ізоляційною стрічкою або іншими подібними матеріалами, що забезпечують комфортне розміщення в долонях.

Закріпити на профілі електромотор можна на куточки, виготовивши з них своєрідну станину, в якій необхідно просвердлити отвори для болтів. Зверніть увагу, що, оскільки пристрій буде функціонувати з постійною вібрацією, гайки слід затягувати через граверні шайби, і додатково ставити контргайку. Якщо ви знайдете болти з поперечним отвором на кінці різьби, це буде ще краще: в нього встановлюється шплінт, який запобігає втраті кріплення, навіть якщо гайка розкрутиться під час роботи пристрою.

Приварювати електромотор до станини настійно не рекомендується, так як це виключає можливість його заміни, і ускладнює місцевий ремонт в разі поломки.

Зверніть увагу! Розміщення електромотора по центру (по осі) профілю не рекомендується! Це зменшить інтенсивність вібрацій, хоча і полегшить управління.

Робочий орган монтувати потрібно перпендикулярно центральному профілем, під зручним для роботи нахилом. Оскільки саме цей елемент конструкції буде відчувати максимальні вібраційні навантаження, як і електромотор, варити його не рекомендується - є ризики постійної поломки. Взагалі жорсткі зварювальні кріплення для інструментів і обладнання, яке призначене для передачі вібрації, не вітаються. Для ще більшої зручності болтові з'єднання робочого органу з основної направляючої можна встановити на жорсткі гумові амортизатори.
