Віброопори для токарних і шліфувальних верстатів відео, фото
Застосування віброопорами ОВ підвищить якість обробки деталей
Вібрації, що виникають при роботі обладнання, впливають на якість продукції, підвищують знос вузлів, надають руйнівну дію на матеріали. Биття особливо помітні при шліфуванні. Захистом стане установка кожної одиниці на віброопори, що перешкоджають впливу верстатів один на одного, на тверду основу, сил зворотної реакції. Для окремих обробних механізмів розроблені різні типи таких опор. Широке застосування віброопори ОВ викликано тим, що вона забезпечує захист в осьовому і поздовжньому напрямку.
Регульовані віброопори SE 1
Гумометалеві опори ОВ для металорізальних верстатів
Призначені для захисту від пасивної (що виходить ззовні) і активної (виникає в вузлах і поширюється на навколишні предмети) вібрації. Принцип роботи - на стиск.
Такі опори створюють можливість встановити обладнання без анкерного фундаменту. Скорочує витрати при підготовці цеху, дозволяє переміщати або робити заміну на верстат з іншого рамою. Дозволяє ергономічно використовувати площі. Зниження вібрації, що передається через підлоги, робить можливим металообробку в майстерні, без істотного шумового впливу на інші приміщення в будівлі.
Призначені для верстатного парку з підвищеною або нормальною характеристикою точності, ТУ2-024-5997-87. Наочно представлені на кресленнях 3d.
Опорна частина не потребуватиме технічному регулярному обслуговуванні, ревізії, збереже свої робочі характеристики при відсутності значних агресивних впливів на гуму.
конструкція
Складовими елементами є:
- шпилька з квадратом під ключ;
- кришка;
- верхня і нижня гайка;
- шайба - 2 шт;
- резинометаллический амортизатор (гумовий елемент + фланець).
Всі металеві деталі, наочно представлені на кресленні 3d, мають антикорозійне покриття.
Експлуатаційні умови для гуми такі ж, як встановлено нормами для виробничих приміщень, де постійно працюють люди. Нагрівання вище + 60 ° С завдає руйнівної дії на еластичні частини. Заморожування дає розтріскування гуми під навантаженням.
критерії вибору
У технічних характеристиках вказується мінімум і максимум навантаження, при якій опора працює ефективно. Вага металообробного верстата потрібно розподілити на відповідну кількість точок 3d однієї моделі (наприклад, ов 70) або вибрати більш потужну - ів 31м. Крім того, вони відрізняються висотою регулювання.

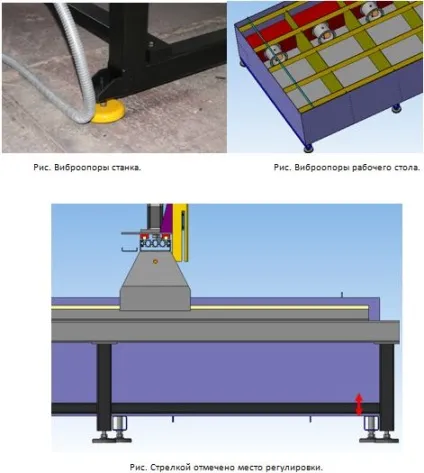

призначення регулювання
Довжина різьблення на шпильці не призначена для вирівнювання різких перепадів 3d рівня підлог. Її мета - поставити, регулюванням посадки гайки, рівномірний розподіл ваги верстата на підставу. Тому оптимальним буде поєднання таких умов:
- Найменша відстань від кришки віброопори до станини, максимальний прохід гайки;
- Однакове стиснення всіх гумових підкладок, рівномірна обтяжка.
Верстат опускають якнайнижче по шпильці для того, щоб виключити критичні впливу резонансу.
Кілька джерел коливань в одному приміщенні можуть в деякі моменти збігатися за частотою. Пристрій ів 31м, ов 70 відноситься до нізкорезонансним, що не допускає великих амплітудних 3d переміщень станини.
Віброопора ОВ 31м
Використовується ів 31м для верстатів легких і середніх. Свердлильне, токарне, фрезерно-шліфувальне обладнання, легкі дробарки надійно стануть на відведений 3d місце.
- допустиме навантаження 0,25 ÷ 4,5 т;
- шпилька øм16;
- гумова подушка висотою 6 см, ø14,2 см;
- межі регулювання 12 мм;
- висота в зборі 13,2 см;
- маса 1,56 кг.
На цей виріб встановиться 4 опорні точки верстат вагою від 1т до 18 т. У більш легких агрегатів амортизатор не працює через жорсткості. Більш важка завантаження видавлює його до упору статі в корпус кришки. Треба збільшити кількість ів 31м.
Віброопора ОВ 70
Встановлюють верстати з жорсткою станиною, циркулярні пилки, компресорне, високоточна, інше допоміжне (електрощити) обладнання.
Характеристики ів 70:
- допустиме навантаження 0,05 ÷ 0,5 т;
- шпилька øм12;
- демпфер ø7 см;
- межі регулювання 6 мм;
- висота в зборі 11,1 см;
- маса 0,35 кг.
Кліматичне виконання 70 відповідає УХЛ 4, згідно з ГОСТ 15150-69. Гума демпфера - маслобензостойкая.
спосіб установки
В отвір станини шпилька вставляється знизу. Верстат піднімають за допомогою механізму потрібної вантажопідйомності, встановлюють на тимчасову основу з бруса або двотаврової балки. Висота - достатня для того, щоб стрижень з різьбленням ів 31м (70) пройшов наскрізь лапу обладнання. Зазвичай від 7 см, в залежності від ширини отвору.
Встановлювати обладнання на віброопори необхідно з дотриманням заходів безпеки. Не використовуйте наборку з великої кількості тонких дощок / плашок. Робота по закріпленню і виставлення ів 31м (70) займе якийсь час, до підошви потрібен доступ, ставте грунтовно.
Установка віброопорами на верстат
Горизонтальність обладнання виставляється за рівнем. Нижню гайку утримують ріжковим ключем, шпильку обертають за квадрат. Після закінчення затягують верхню гайку. Важливо проконтролювати всі опори в 3d. Площина утворюють 3 точки, 4-я може, непоміченими, залишитися недовантаженою, проявити себе пізніше.
Віброопори ів 30м, 70, вертикального дії. Нахил статі вони не компенсують, виникає зісковзування апарату з місця установки під дією механічних коливань.
Наявність і регулювання гумових амортизаторів можуть не дати бажаного результату по чистоті обробки, якщо причина всередині самого обладнання. Биття патрона токарного верстата, підвищені люфти в вузлах обертання, знос поверхонь тертя передач, треба усувати ремонтом.
