Пази МОЖНА ЗРОБИТИ ВЕЗДЕ

При пазів з'єднанні кінець однієї деталі входить в невеликий паз, випиляний поперек волокон іншого. Це з'єднання є поліпшеним варіантом простого з'єднання встик. Заплечики паза забезпечують пристойну міцність. Фактично таке з'єднання неможливо зламати, наприклад, натиснувши на полицю. Якщо воно підігнано щільно, то добре витримує косу навантаження, коли сила спрямована по діагоналі поперек корпусу. Установка задніх стінок в шафки або комоди і денець в висувні ящики додатково посилює всю конструкцію. Нарешті, паз полегшує збірку, визначаючи положення частин і утримуючи їх від прослизання.

Використовуючи всього два типи з'єднань в паз, можна зробити майже будь-яку корпусні деталь. Основне з'єднання, де в паз входить повна товщина суміжній деталі, дозволяє зібрати книжкові шафи, комоди для іграшок, навісні полки або будь-які інші корпуси, в яких бічні стінки виходять за суміжні деталі (рис. 1).

Мал. 1. Основне з'єднання в паз.
Мал. 2. Модифіковане з'єднання паз / шип.

Якщо такі «прохідні» кути не годяться або непривабливі, використовуйте модифіковане з'єднання (рис. 2), яке називається паз / шип.

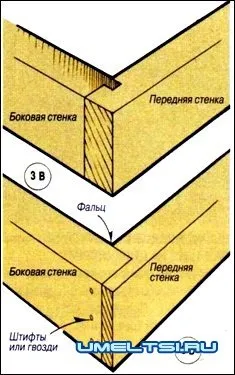

Висувні ящики - теж коробки. Їх легко зробити з використанням основного з'єднання в паз і з'єднання паз / шип (рис. 3). Приклад ЗА - найміцніше з них, в прикладах ЗВ і ЗС можна послабити передню стінку. Якщо ви хочете приховати торці бічних стінок висувного ящика, представленого на ЗА, закрийте їх фальшивої передньою стінкою або використовуйте з'єднання в чверть, як показано на 30, посилене цвяхами або шкантами.

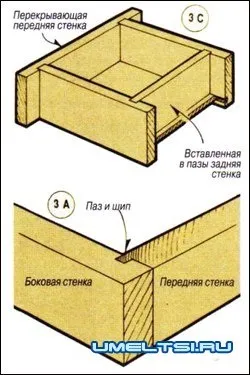

Мал. 3. Пази в висувних ящиках.

ОСНОВНИЙ З'ЄДНАННЯ В ПАЗ

Випилювання пазів на настільної циркулярки набором дисків для пазів виконується набагато швидше, ніж вручну. Але з довгими або широкими деталями важко маневрувати навколо столу. Маятникова пила вирішує цю проблему, але їй притаманний недолік - зазвичай її консолі не вистачає для запи-ливания поперек широких деталей.

З цією бідою допомагає впоратися фрезер. Але і тут є свої недоліки.

По-перше, - якщо ви вибираєте більше однієї пари пазів, установка лінійки для кожної сторони може зайняти багато часу. Тому використовуйте вставку шириною, яка дорівнює відстані від ребра підстави фрезера до фрези. Щоб встановити лінійку, посуньте вставку уздовж наміченої лінії заплечика на оброблюваної деталі (рис. 4).

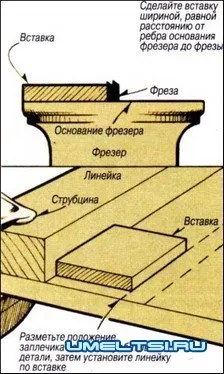

Мал. 4. Вставка для фрезера.

По-друге, товщина оброблюваної деталі практично ніколи не відповідає фрези, щоб гарантувати отримання щільно підігнаного з'єднання. Можна прострогать або зачистити частини з цільного дерева, але деталі з фанери підрізати важко. Випилювання паза для підгонки більш зрозуміло. Але для цього потрібні два проходи фрезером - по одному на кожен заплечик.

Зіткнувшись впритул з вибіркою пазів, можна зробити нескладне пристосування (фото А).

Пристосування для вибірки пазів

Пристрій складається з двох лінійок (по одній для кожного заплечика паза) і двох планок, які спираються на кромки оброблюваної деталі. Одна лінійка і одна планка Т-образно скріплені під прямим кутом. Зазори уздовж іншої планки і лінійки дозволяють встановити дошки шириною до 300 мм і вибирати пази шириною до 38 мм. Дві струбцини в регульованої планці спираються в оброблювану деталь і фіксують пристосування на місці.

Для роботи необхідний комплект напрямних втулок для фрезера. З втулками лінійки повинні бути трохи зміщені в бік щодо ширини самого паза.

Пристосування зроблено з тополі, але підійде і фанера з карельської берези або МДФ. Т-образні гайки і гвинти Мб втоплені, тому фрезер може ковзати по лінійках безперешкодно.

Закінчивши виготовлення, потрібно зробити вставки для установки лінійок. Шматок обрізка дошки довжиною приблизно 450 мм, шириною 150 мм і товщиною 20 мм прострогать до однакової товщини по всій дліне.Все залежить від розміру втулки і фрези. Залиште пристосування на місці, поки робите і підганяєте чотири вставки, кожна довжиною приблизно по 50 мм, шириною близько 25 мм і товщиною, рівній товщині зазорів. В ідеалі товщина вставок повинна дорівнювати половині різниці діаметрів фрези і втулки.

Точна підгонка вставок виконується при використанні їх з встановленими лінійками при фрезеруванні на короткому обрізку, який був відпиляли раніше. Відпустіть регульовану лінійку, покладіть обрізок між лінійками і дві вставки на кожну сторону.

Затягніть гвинти. Видаліть вставки і обрізок і отфрезеруйте паз. Якщо обрізок не входить в паз, відрегулюйте товщину вставок.

РОБОТА з пристосуванням

Розмітка пазів - дуже проста. Визначте лінію заплічок для кожного паза, зробивши олівцем позначку на лицьовій стороні оброблюваної деталі. Можна покласти дві бічні стінки разом і розмітити все пази відразу або розмітити другу бічну стінку після фрезерування першої.

Коли пристосування виставлено і запили розмічені, вирівняйте нерухому лінійку з відміткою (фото З), злегка затягніть струбцини і зробіть прохід фрезером, потім пересуньте пристосування до наступної позначки. Добре обраний паз повинен підходити до шіпу без зазорів і люфтів (фото D).

З'ЄДНАННЯ ПАЗ / ШИП

Подібно основному пазу, з'єднання паз / шип (рис. 5) можна зробити декількома способами: на циркулярки і фрезеруванням. Незалежно від способу, пропорції з'єднання такі: шип близько 1 / 4-1 / 3 товщини деталі, на якій він випилюється, і приблизно 1 / 4-1 / 3 товщини деталі з пазом. Для гарантії щільного і гарного з'єднання необхідно випилювати пази трохи глибше довжини шипів.

Випилювання З'ЄДНАННЯ ПАЗ / ШИП НА циркулярки

Так як це дуже нескладне з'єднання, простіше і швидше поєднувати розмітку і установку. Перевірте установки на обрізаннях дощок (рис. 6 і 7).

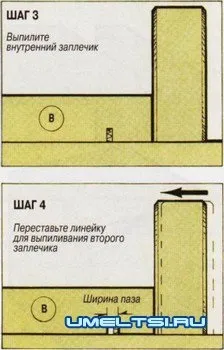

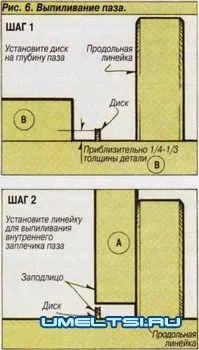

Легше підігнати шип до паза, тому спочатку зробіть паз. Встановіть глибину запила виміром або на око, притиснувши диск до деталі, в якій буде паз. Потім встановіть лінійку для випилювання внутрішнього заплечика паза (рис. 6, крок 2), зробіть запив у всіх деталях з пазами, переставте лінійку і випиляти другі заплечики.

Вузькі деталі, наприклад, бічні стінки книжкових шаф, можна запив за допомогою ділильної головки, утримуючи торець оброблюваної деталі в контакті з лінійкою під час роботи. Також перед диском можна прикріпити обмежувач до лінійки, щоб торець деталі уперся в нього.

Найбільш точний спосіб вибрати паз на циркулярки - покласти оброблювану деталь на стіл і, притиснувши її до лінійки, випиляти заплечик. Потім поставити деталь на торець і випиляти товщину шипа. Цей спосіб дозволяє точно контролювати товщину шипа, але він незручний для довгих деталей або тих, які запилюються поперек. Шипи на цих деталях краще виконувати декількома горизонтальними запилами. Випив заплечик, притисніть деталь до лінійки і за допомогою ділильної головки декількома проходами випиляйте зайву деревину. На відміну від першого способу, тут товщина шипа залежить від товщини оброблюваної деталі.

Незалежно від акуратності виконання шипів, зазвичай виявляється деяка зміна в їх розмірах, особливо при випилюванні в цільної деревини. Тут можна порадити випилювати шипи трохи товщі, а потім при підгонці підрізати їх рубанком для заплічок. Лезо рубанка для заплічок проходить поперек всієї його вузької підошви, тому можна різати прямо в кут заплечика шипа.

Фрезерування З'ЄДНАННЯ ПАЗ / ШИП

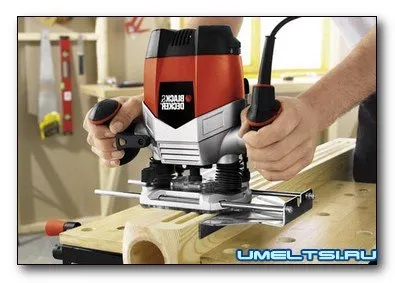

Для великих і широких частин корпусів або довгих і вузьких деталей фрезерування пазів щодо просто і безпечно. Виберіть фрезу правильного діаметру, прикріпіть лінійку до основи фрезера і робіть їм проходи, переміщаючи лінійку уздовж торця деталі
(Рис. 8). Багато фрезери продаються з лінійкою, але для підвищення якості роботи її треба притиснути до основи струбциной або шурупами.

Найбільш точний спосіб відфрезерувати шип - чітко поставити його товщину між лінійкою і фрезою (рис. 9). Щоб підтримати підставу фрезера, струбциной притисніть обрізок товстої дошки врівень з кінцем оброблюваної деталі.

Саморобний пристрій для вибірки пазів

Хоча пристосування і виглядає складним, його досить легко зробити (рис. 10). Випиляєте заготовки в розмір, а потім акуратно прострогать площині і кромки. Потім в нерухомій планці для нерухомої лінійки декількома запилами на циркулярки виберіть паз. Потім, щоб забезпечити щільну підгонку і прямокутні краю, гострої стамескою подрежьте його заплечики. З'єднання вполдерева на регульованою лінійці зроблено так, щоб її верхня поверхня була в одній площині з нерухомою лінійкою.

Всі щілини в планках і лінійках отфрезеруйте за допомогою лінійки, притиснутою до основи фрезера (рис. 8). Спочатку, випускаючи фрезу приблизно на 3 мм в кожному проході, за кілька проходів отфрезеруйте вузькі наскрізні щілини. Потім отфрезеруйте кишені для головок гвинтів і Т-образних гайок.

Як струбцин використані маленькі притиски. Притискної подушкою служить Т-подібна гайка на кінці гвинта. Контргайка не дає подушці ослабнути, коли вона притискає оброблювану деталь. У регульованою планці пази виберіть так, щоб притиски могли сховатися за її ребро.

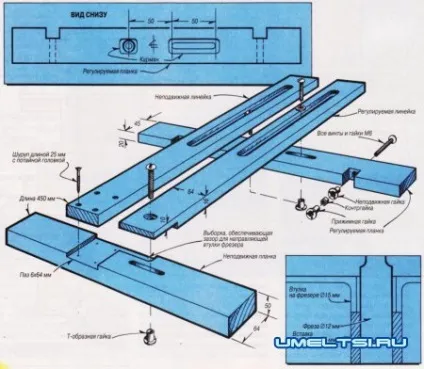

Мал. 10. Пристосування для вибірки пазів.
