Вибираємо датчик сухого ходу для свердловинного насоса

Облаштовуючи власний джерело водопостачання, кожен господар зобов'язаний подбати про додаткову його захист. Крім того, в запобіганні поломок потребує не тільки сама свердловина або колодязь, а й обладнання, що здійснює роботу: так звані дренажні системи і зовнішні насоси. З метою безпеки і зниження ризику перегріву використовують датчик протоку води, який спочатку необхідно правильно підібрати.

Чому можливий сухий хід насосної системи?

Некоректна робота насосної станції, встановленої до водойми може залежати виключно від відсутності рідини. Абсолютно не існує різниці, яке водоймище використовується для здійснення перекачування води, проблеми сухого ходу для насоса актуальні в будь-якому випадку.

Поплавковий датчик сухого ходу для насоса

Причини холостий роботи часто відбуваються через неправильне монтажу насоса в джерелі водопостачання, а також невірного його вибору для даних цілей (невідповідність технічним характеристикам і параметрам свердловини або колодязя). Щоб виключити, перегрів насоса і можливі його неполадки необхідно розміщувати відкачує пристрій на динамічному рівні, тобто в тому місці де вода не убуває.

Також припинення подачі рідини може відбуватися через зниження тиску в трубопроводі, за рахунок чого відбувається зниження потоку води і утворюється повітряна пробка, яка проникаючи в робочий механізм пристрою, виводить його з ладу. При втраті герметичності шланга або труби також можливе виникнення подібних проблем.

Зверніть увагу! Якщо ваш насос налаштований виключно на ручну роботу і працює від постійного джерела (з місцевого ставка, річки або озера), в такому випадку немає необхідності використовувати автоматизований датчик протоки. У разі, якщо насос підключений до невеликих свердловин і не має автоматів захисту, подбати про запобігання поломки варто.

Види датчиків сухого ходу для насосів

На практиці зустрічається лише кілька видів датчиків, які здійснюють захисну функцію по відношенню до насосного обладнання. Сьогодні їх підрозділяють на три основні типи:

• реле тиску з функціональним оснащенням захисту. Середня вартість вітчизняного виробника конструкції потоку води становить близько 250 руб. Особливість механізму полягає в здатності відключати мотор при зниженні тиску нижче номінального рівня. Зазвичай гранично допустимий тиск встановлюється на заводі і ручному регулюванні не піддається;

Розбирання датчика сухого ходу для води

захисний пристрій або прес контроль. Подібна установка працює як стандартний датчик, який захищає електричний насос від перегріву при падінні тиску нижче номінального значення. Подібна установка відрізняється від інших своєю вартістю близько 4 тис. Рублів плюс до всього має функцію захисту по електричної напруги відносно насоса;

уровневое реле - це установка контролю потоку, яка поставляє в комплекті 3 додаткових датчика, які необхідні для установки на декількох рівнях. Присутній спеціальний контрольний датчик, при падінні рівня води нижче нього система робить команду на відключення насосного обладнання. Такий захист визнана найнадійнішою і однією з дорогих.

Деякі насосні станції свердловинного типу не вимагають спеціальних захисних доповнень, так як в них передбачена своя захист як заводських параметрів.

Схема роботи датчика сухого ходу

Датчик контролю тиску або реле холостого ходу виконує свою роботу, використовуючи окремий принцип. Сам же пристрій потоку являє собою механізм з коммутирующими контактами. Перед установкою реле має розімкнуті контакти. Щоб запустити датчик потрібно натиснути і утримувати червону кнопку до тих пір, поки рівень тиску не підніметься до потрібного значення. Якщо кількості атмосфер буде недостатньо, датчик буде відключений.

Деякі установки мають в конструкції спеціальні гайки на пружинах, що дозволяють коригувати значення тиску, коли механізм буде спрацьовувати. Зверніть увагу, як зображує весь процес дії схема, розташована нижче.

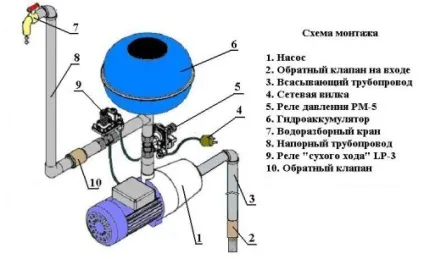

Схема розміщення датчика сухого ходу в системі водопостачання

Щоб під'єднати датчики потоку води для свердловинних насосів потрібно їх розташувати послідовно в електромережі разом з відкачують обладнанням. При виявленні падіння атмосфер, спрацьовує захист насоса від сухого ходу, там самим розмикаючи електричну мережу.

Увага! Установка реле руху потоку для насосних підстанцій в автономному джерелі водопостачання відбувається строго по принциповій схемі. Ніяких відхилень від зазначених значень бути не повинно, тому що підвищується ймовірність неправильної роботи пристрою і неспрацювання захисту.

Як вибрати пристрій і його встановити в домашніх умовах?

Підбирайте пристрій руху потоку обов'язково з урахуванням усіляких характеристик свого насосного обладнання і можливостей джерела водопостачання. Перед покупкою і безпосереднім монтажем захисного реле своїми руками, обов'язково отримаєте консультацію досвідченого фахівця.

Важливим кроком після вибору установки руху потоку вважається її правильний монтаж. Обов'язково передбачте щоб реле тиску було встановлено до першого запуску системи водопостачання. У такому випадку ви зможете передбачити можливі несправності і запобігти їх наслідки.

Як підключити датчик сухого ходу до насоса

Для того щоб виконати механічний тип підключення реле тиску. вам знадобляться навички в роботі з фітингами. Вам необхідно нарізати різьблення, якщо її немає і ущільнити конструкцію льоном або стрічкою ФУМ. Врізати пристосування в трубі допоможе спеціальний розвідний ключ. Після займаємося підключенням електрики в механізмі. Врахуйте те, що провідники на датчику повинні за своїм перетину підходити по потужності до насоса.

Типові помилки майстрів

При облаштуванні трубопроводу своїми руками, важливо щоб обладнання для контролю потоку було правильно підключено. Але на жаль не зовсім досвідчений користувач може внести порушення в стабільність роботи. Щоб виключити всі неприємності потрібно знати про типові помилки, які допускають майстра при підключенні реле.

1. Неправильно під'єднують пристрій. Трапляється, і таке, коли датчик приєднаний до приладу обліку витрат води, за рахунок чого принцип роботи стає невірним.
2. Негерметичність з'єднань відбувається в тому випадку, коли невикористані спеціальні ущільнювачі або були підібрані матеріали не належної якості.
3. Чи не точно підібрано обладнання для самої системи водопостачання, і спостерігається невідповідність технічним характеристикам насоса.
4. Відсутня схема правильного підключення, в наслідок чого може бути паралельне підключення пристосування.
5. Господарі намагаються змінити чутливість тиску в тих механізмах, які не передбачені для цього.

Через подібного недбалого ставлення до конструкцій захисту водяного потоку, ви не досягнете ідеального робочого результату. Найімовірніше захист насосної станції буде працювати на половину, тому гарантія довговічності пристосування відсутня.
