Методичні вказівки по вибору високовольтних вимикачів

Вибір високовольтних вимикачів виробляють:

1. По напрузі:

- номінальну напругу вимикача;

- номінальну напругу електроустановки, дорівнює 10 кВ.

де

- Номінальний струм вимикача;

- Робочий струм відходить фідера, визначається за формулою:

Для вимикача S1 ​​ток визначається за сумарною потужністю всіх відходять фідерів.

Виписка з каталогу за сучасними вакуумним вимикачів на напругу 10 кВ приведена в посібнику.

Після вибору вимикача його необхідно перевірити на стійкість до дії струму КЗ:

1

. Обраний вимикач повинен бути перевірений по відключає здібності на можливість відключення їм струму КЗ:

де

- діюче значення періодичної складової струму відключення вимикача, кА;

- ток КЗ, розрахований для моменту розбіжності контактів вимикача .

Р

асчетное часвизначається за виразом:

де

- мінімальний час спрацьовування релейного захисту, згідно з ПУЕ приймається рівною часу швидкодіючої захисту (10мс);

- власний час відключення вимикача 5.

2. Вимикач повинен бути перевірений на електродинамічну стійкість при КЗ:

де

- амплітудне значення струму електродинамічної стійкості вимикача, кА;

- номінальний струм включення вимикача 6;

- максимальне розрахункове значення струму КЗ.

3. Вимикач повинен бути перевірений на термічну стійкість при КЗ.

Перевірка проводиться за розрахунковим імпульсу квадратичного струму КЗ

де

Струм термічної стійкості вимикача, кА;

- тривалість протікання струму термічної стійкості, с;

- розрахунковий імпульс квадратичного струму КЗ, .

Для перевірки обраних вимикачів на термічну, електродинамічну стійкість і здатність, що відключає при КЗ рекомендується скористатися програмою розрахунку струму КЗ на шинах НН ГПП, розробленої на кафедрі ЕПП.

Для того, щоб використовувати програму необхідно попередньо визначити потужність трансформатора ДПП, яка визначається за сумарною потужністю всіх відходять фідерів S2 - S6.

Виписка з каталогу по силових трансформаторів 110/10 кВ приведена в посібнику.

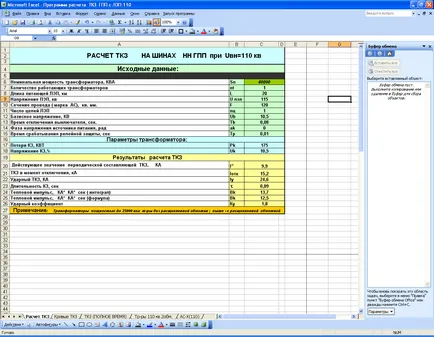

Після знаходження потужності трансформатора здійснюємо введення даних в програму. інтерфейс якої показаний на малюнку 3

Малюнок 6.- Вступні дані і результати розрахунку ТКЗ на шинах 10 кВ ГПП

Вступними даними в нашому випадку будуть наступні значення:

1. Потужність трансформатора, ква;

2. Кількість трансформаторів (в нашому випадку 1);

3. Час відключення вимикача, с. (Береться з каталогу);

Вихідними даними. необхідними для перевірки вимикача на струм КЗ відповідно будуть:

1. Струм КЗ в момент відключення;

3. Тепловий імпульс (найбільший з двох наведених).

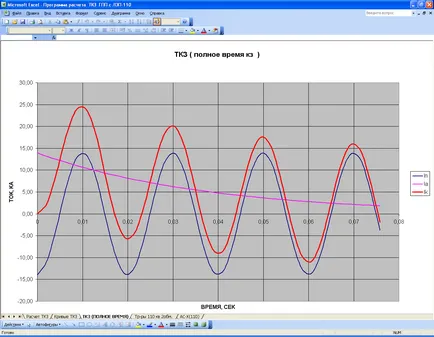

У програмі також можна спостерігати криві зміни складових струму КЗ: періодичної, апериодической і результуючої. Електронний знімок їх наведено на малюнку 7.

Р

Малюнок 7 - Електронний знімок «Криві зміни складових струму КЗ на шинах 10 кв ДПП».

У РГР необхідно привести дані обраних вимикачів, приводів до них і отримані криві струму КЗ на шинах НН для обраного трансформатора.

Приклад вибору високовольтних вимикачів наведено.
