Вибір копровий установки

Прийнятий за розрахунком забівочний молот підвішується на копрових установку, параметри якої повинні відповідати умовам виробництва робіт.

Для вибору копровий установки необхідно знати:

• довжину і масу паль;
• габарити і масу палебийного агрегату;
• розташування паль.

Копрова установка повинна забезпечувати підйом палебийного агрегату і паль у вихідне положення, тобто розташовувати відповідної вантажопідйомністю (Q).

Копер повинен мати таку висоту підйому (Н) направляє штанги, щоб розмістити палю, молот і мати певний запас. Запас по висоті підйому приймається мінімальним.

При виборі самохідної копровий установки слід звертати увагу на виліт щогли і кут повороту щогли (рисунок 4). Ці характеристики враховуються при розробці схеми проходки копра.

Слід прагнути до того, щоб з одного стоянки копер забезпечував занурення декількох паль. Особливо важливо це при забиванні з підошви котловану або траншеї, коли переїзд на суміжну стоянку утруднений, а буває неможливий.

Тоді слід мати на увазі, що копрові установки можуть бути змонтовані для бічної або фронтальної забивання (рисунок 1д).

Обрана копрова установка має наступні характеристики:

• вантажопідйомність;
• виліт щогли (стріли);
• кут повороту щогли;
• висота підйому щогли або довжина занурення палі;
• габарити базової машини;
• спосіб забивання (бічний або фронтальний).

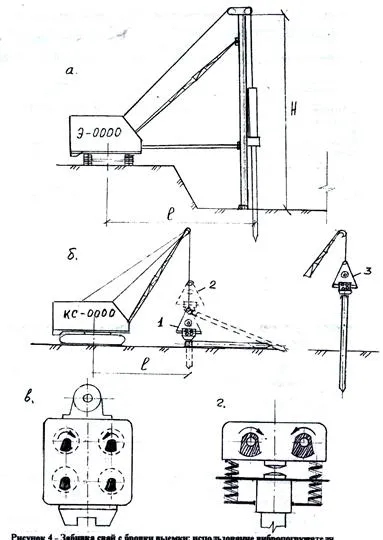

Малюнок 4 - Забивання паль з бровки виїмки; використання віброзанурювача

а - копрові щогли, навісили в якості змінного обладнання на будівельні машини (екскаватори, крани та ін.). Забивання з бровки виїмки; б - використання віброзанурювача; 1 - закріплення палі до віброзанурювачів; 2 - етап установки паль в початкове положення; 3 - занурення палі; в - принципова схема віброзанурювача; г - принципова схема вібромолота.

Таблиця 7 - Технічні характеристики навісних копрів на базі екскаваторів.

Щогла з жорстким кріпленням

Щогла з шарнірним кріпленням

Занурення паль вібраційних впливом відбувається за допомогою віброзанурювачів, які представляють собою електромеханічний збудник спрямованих коливань певної частоти. Віброзанурювач закріплюють у верхній частині палі або шпунта, він передає палі вібрацію, а через неї грунту, в результаті чого в зоні контакту зменшуються сили тертя і паля під впливом власної ваги і ваги віброзанурювача заглиблюється в грунт. Віброзанурення ефективно в водонасичених грунтах. Високочастотні віброзанурювачі (700-1500 1 / хв) використовують для занурення легких паль і металевого шпунта, низькочастотні (300-500 1 / хв) - для важких залізобетонних паль. Віброзанурювач підвішується до гака крана або встановлюється в напрямних стрілах копра.

Застосування вібромолотом, що роблять на палю одночасно ударні і вібраційні впливу, дозволяє прискорити процес. Співвідношення маси погружателя до маси палі приймається при вібраційному і виброударной способі рівним 1,3 - 1,5, при вібровдавліваніі 4,5 - 6 (порівняйте: при вдавливании 26 - 35).

Відмова для віброзанурювачів визначають за 1 хвилину роботи при заданій напрузі струму в мережі.
