Вибір і влаштування фундаментів

Щоб будинок був міцним і довговічним, потрібно правильно вибрати конструкцію фундаменту і визначити, на яку глибину його закладати. Конструкція фундаменту залежить перш за все від типу грунту, глибини його зимового промерзання, рівня грунтових вод.

Неправильно влаштований фундамент може привести до нерівномірного усадки будови і появи тріщин в конструкціях будинку. Тому перед будівництвом необхідно провести гидрогеологическое дослідження грунту і доручити розрахунок фундаменту фахівця.

Основна характеристика грунту, яку враховують при розрахунку фундаменту, - несуча здатність. Вона залежить від складу грунту і його водонасиченому. За критерієм несучої здатності грунти ділять на кілька типів:

• хороші (скелясті, великоуламкові, піщані). Вони мають високу несучу здатність, не схильні до водонасиченню, спучуванню, просідання і розмивання. На таких грунтах можна влаштовувати стрічковий і стовпчастий фундамент неглибокого залягання;
• посередні (глинисті, дрібнопіщані). Вони схильні до стиску, водонасиченню і спучування при замерзанні. Фундамент закладають на всю глибину промерзання, також можна використовувати незаглиблений плитний фундамент;
• погані (мулисті, насипні, лесовидні, плавуни). Їх несуча здатність невелика. Під навантаженням вони просідають, розмиваються водою, а при замерзанні - спучуються. При необхідності будівництва влаштовують фундамент палі, заглиблений палі на рівень залягання надійних грунтів (наприклад, скелястих), або плитний.

Необхідність рити великий котлован значно підвищить вартість будинку

Не варто орієнтуватися на затвердження сусідів, що грунти на цій території хороші. Пливун може виявитися якраз під вашим будинком. Надійніше досліджувати ґрунти.

Неправильно. Фундамент, закладений вище рівня промерзання грунту, виштовхують сили спучування, піднімаючи його на висоту.

Правильно. Фундамент, закладений нижче рівня промерзання грунту, не відчуває тиску промерзла грунту.

А - тиск фундаменту на грунт; Б - опір грунту; В - виштовхують сили спучування грунту; Г - дотичні бічні сили; Д - висота підняття фундаменту силами спучування; УГВ - рівень ґрунтових вод; УПГ - рівень промерзання грунту.

• Гідрогеологічні особливості ділянки. Чим складніше ділянку, тим дорожче обійдеться Фундамент- через збільшення глибини закладення, влаштування гідроізоляції і т. П .;
• Вага та розміри будівлі. Від них залежить обсяг фундаментних робіт;
• Тип фундаменту - збірний або монолітний. Зазвичай збірний трохи дешевше, тому що менш трудомісткий. Для монолітного фундаменту дешевше зробити розчинний вузол на будмайданчику, ніж купувати готовий бетон. Стовпчасті та плитні фундаменти дешевше стрічкових;
• Наявність в будинку підвалу. Він вимагає риття котловану, а значить, великого обсягу земляних робіт.

Вологі грунти, промерз, збільшуються в обсязі (спучуються), і знаходяться в них фундаменти нерівномірно видавлюються. В результаті можуть утворитися тріщини, здатні зруйнувати конструкції будівлі. Щоб нейтралізувати дію вертикальних сил спучування, підошву фундаменту закладають на 20 см нижче рівня промерзання грунту. Щоб нейтралізувати дотичні сили, що діють на стінки фундаменту, можна закласти фундамент з широкою основою і звужуються догори бічними поверхнями стін. Щоб зменшити сили зчеплення між грунтом і стінами фундаменту, можна покрити їх ковзаючим матеріалом (поліетиленом або відпрацьованим машинним маслом.

Стрічкові фундаменти для будинків з важкими стінами можуть бути бетонними і залізобетонними, бутовими і бутобетону, а також цегляними. Для будівель з легкими стінами з цих матеріалів виконують стовпчасті фундаменти або використовують фундаменти з азбоцементних стовпів і труб або з вологостійкого дерева. Для всіх типів будівель найбільш надійні залізобетонні і бутобетоні фундаменти. Залізобетон - найбільш поширений матеріал для фундаментів. За способом зведення залізобетонні фундаменти можуть бути збірними і монолітними. Збірні виконують з блоків заводського виготовлення, з них складають стрічкові фундаменти. Блоки укладають на піщану подушку, використовуючи вантажопідйомну техніку.

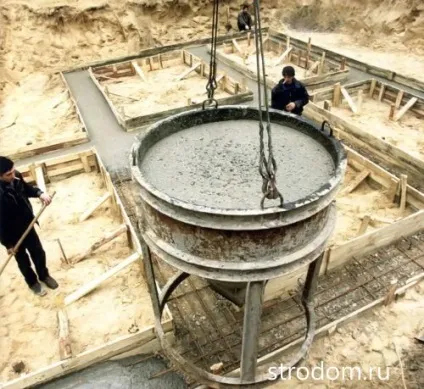

Монолітні залізобетонні фундаменти можуть бути будь-якого типу, але найбільш поширені - стрічкові і плитні. Їх заливають пошарово або цілком. Буде потрібно велику кількість бетону, а значить, доведеться використовувати бетононасос. Пальові фундаменти також виконують із залізобетону.

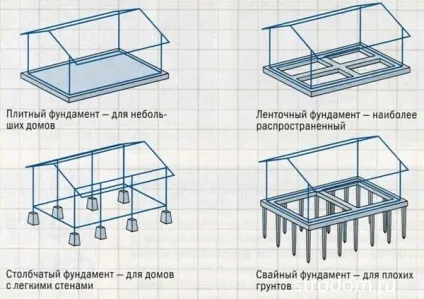

Схеми конструкцій фундаментів

Стрічкові фундаменти придатні для будівель з будь-яким типом стін і необхідні для будівель із стінами з важких матеріалів (бетону, каменю та цегли). Стрічкові фундаменти використовують завжди, коли планують зробити в будинку підвал або цокольний поверх. Підошву таких фундаментів, як правило, закладають нижче за рівень промерзання фунта. Вони можуть бути збірними (із залізобетонних блоків заводського виготовлення) або монолітними.

Стовпчасті фундаменти використовують для будівель з легкими стінами (каркасними, дерев'яними), а також для терас і веранд. Стовпи розташовують під несучими стінами з певним кроком і обов'язково під вузлами перетину або стикування несучих стін. Глибина закладення стовпчастих фундаментів може бути вище за рівень промерзання грунту. Точне заглиблення визначають шляхом розрахунку.

Пальові фундаменти необхідні при будівництві будинків з важкими стінами на грунтах з недостатньою несучою здатністю, а також при високому рівні залягання грунтових вод. Глибина занурення паль залежить від глибини залягання так званих хороших грунтів. Щоб навантаження будинку розподілялася рівномірно, палі на рівні поверхні землі пов'язують залізобетонним ростверком, який нагадує незаглиблений невисокий стрічковий фундамент. Ростверк може бути як монолітним, так і збірним.

Плитні фундаменти особливо підходять для ненадійних ґрунтів - рухливих, рухливих і просадних, але їх можна застосовувати на грунтах будь-якого типу. Такі конструкції являють собою суцільну або гратчасту залізобетонну плиту, яку влаштовують під всією площею будівлі. Плита може бути як глибокого, так і неглибокого залягання або розташовуватися на поверхні землі. Плитні фундаменти широко поширені при будівництві індивідуальних будинків за кордоном.

Перед риттям котловану з поверхні землі знімають родючий шар грунту (за допомогою бульдозера). Робота над фундаментом мілкого закладення починається з риття траншеї розрахункової ширини і глибини. Її дно засипають піском і гравієм, а потім утрамбовують підставу.

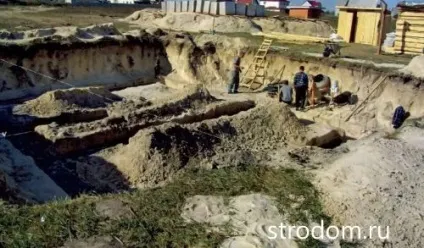

Для фундаменту глибокого закладення, а також якщо в будинку планують підвал, як правило, риють котлован (доцільно робити це за допомогою екскаватора).

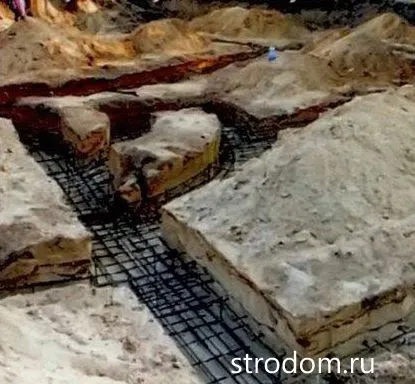

Акуратні стінки траншеї можуть послужити опалубкою

Стрічкові фундаменти мають однакову форму і поперечний переріз по всьому периметру стін будинку і внутрішніх несучих стін. Такі фундаменти підводять під несучі стіни і перегородки, а також під печі і каміни. Стрічковий фундамент складається з підошви (подушки) і стіни. Підошва представляє собою залізобетонну плиту з шириною підстави мінімум 60 см, яка передає тиск на грунт. Для неї використовують бетон марки не менше М100. Стіна стрічкового фундаменту повинна мати ширину мінімум 40 см. Більш точні розміри елементів фундаменту, а також його армування розраховують виходячи з типу і стану грунтів, а також ваги будівлі. Використовують різні матеріали і способи зведення.

Збірний стрічковий фундамент не потребує опалубці і є найбільш простим і швидким способом зведення фундаменту. Важливо, що фундаментні блоки мають сертифікат якості, щоб забезпечити ідеальні бетону необхідної марки. Кількість рядів блоків залежить від глибини закладення фундаменту.

• Швидке виконання робіт
• Гарантована якість бетону
• Чи не потрібна висока кваліфікація виконавців
• Легше досягти високої якості

• Менша стійкість до осіданням ґрунту
• Необхідність використання підйомної техніки

• Міцність, стійкість до осіданням
• Можна використовувати різні види наповнювача
• Не треба використовувати підйомну техніку

• Трудомісткість і тривалість виконання робіт, в тому числі по влаштуванню опалубки і укладанні арматури

• Необхідність використання кваліфікованої праці

Плитний фундамент являє собою жорстку конструкцію - монолітну плиту, армовану металевою сіткою. Товщина плити може становити 25-40 см, а глибина закладки залежить від гідрогеологічних умов на ділянці. При глибокому закладенні фундаментну плиту буде служити підлогою підвалу. Також можливе розміщення плити безпосередньо на поверхні землі. У цьому випадку плита фундаменту одночасно служить підставою для підлоги першого поверху. При цьому передбачають її утеплення як по периметру, так і по всій поверхні підлоги. При будівництві великих будівель в цілях економії бетону суцільну фундаментну плиту можна замінити гратчастої, опорна площа якої виконана відповідно до розрахунку. Плитний фундамент служить одночасно підлогою приміщення - першого поверху або підвалу.

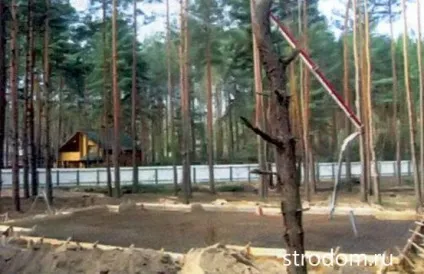

Готують і вирівнюють майданчик

Не відмовляйтеся від монолітного пояса. Збірний фундамент більш схильний до деформацій при нерівномірних осідання грунту, тому поверх збірних фундаментних блоків бажано зробити монолітний армований пояс. Він обов'язковий при будівництві будинку зі стінами з ніздрюватих бетонів, керамоблоков і в разі ненадійних ґрунтів.

Фундаменти з бутового мурування рекомендовані при невеликій (до 1 м) глибині закладення. Використовують рваний камінь - бут, який підбирають один під інший, заповнюючи порожнечі і шви бетоном. Матеріал укладають враспор зі стінками траншеї. Зовнішні ряди кладки роблять з великих каменів, а проміжки заповнюють більш дрібними.

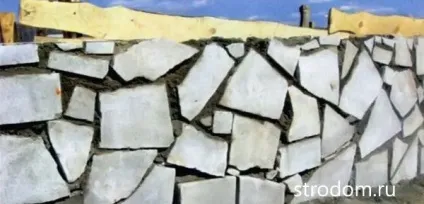

Фундамент з бутового мурування

Кладку ведуть з перев'язкою швів. Це трудомісткий процес, але він не вимагає великої кількості бетону. З огляду на це, бетон можна приготувати самостійно.
