вертикальні вітрогенератори
Основною перевагою вертикальних вітрогенераторів є відсутність необхідності орієнтувати їх на вітер. Одним з недоліків, що обмежують діапазон їх застосування та їх одиничну потужність, є їх більш низька ефективність роботи, в порівнянні з горизонтально-осьовими вітрогенераторами, при однакових ометаєму площу і більш висока матеріаломісткість, при однаковій потужності.
Ортогональні вертикальні вітрогенератори мають вертикальну вісь обертання і кілька паралельних їй лопатей, віддалених від неї на певну відстань. Перевагами ортогональних вітрогенераторів є: відсутність необхідності використовувати в їх конструкції напрямні механізми, так як робота цих установок не залежить від напрямку вітру; за рахунок вертикально розташованого головного валу, приводний обладнання може бути розташоване на рівні землі, що значно спрощує його експлуатацію.
Недоліками цих установок є: більш низькі терміни служби опорних вузлів, за рахунок більш високих динамічних навантажень на них з боку ротора ВЕУ, тому що при обертанні ротора, підйомна сила від кожної лопаті змінює свій напрямок на 360 °, що створює додаткові динамічні навантаження; лопастная система ортогональних установок є більш масивною в порівнянні з еквівалентними по потужності горизонтально-осьовими установками; ефективність роботи лопатевої системи ортогональних установок є нижчою в порівнянні з горизонтально-осьовими, тому що в процесі одного обороту ротора, кути атаки потоку вітру на лопать змінюються в широких діапазонах, в той час, як в горизонтальних вітрогенератори їх можна виставляти близькими до оптимальних.

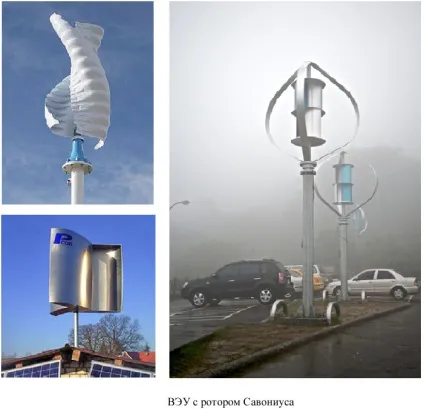

Вітрогенератори з ротором Савоніуса
Як лопатей в роторі Савоніуса використовуються два або кілька полуцилиндров. Для ротора Савоніуса характерні високі пускові крутний момент, робота при відносно низьких швидкостях і відносно висока технологічність його виробництва. Недоліками ротора Савоніуса є: більш низька ефективність роботи лопатевої системи, в порівнянні з горизонтально-осьовими ВЕУ; відносно висока матеріаломісткість. В даний час вітрогенератори з ротором Савоніуса випускаються в діапазоні потужностей до 5 кВт. Ротор Савоніуса, так само, часто комбінують з ротором Дарії, для забезпечення більш високих пускових моментів ротора Дарині.

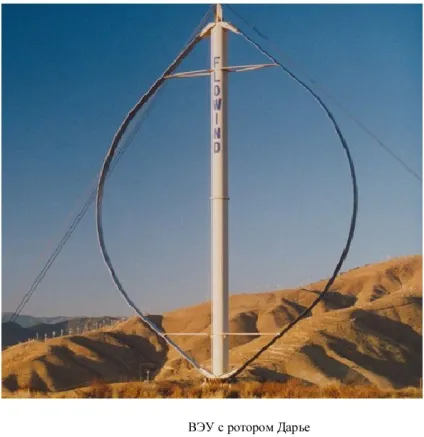

Вітрогенератори з ротором Дарії
Вітрогенератори з ротором Дарії мають вертикальну вісь обертання і дві або три лопаті, що представляють собою плоску смугу, яка не має характерного аеродинамічного профілю. Перевагами ротора Дарині є: відсутність системи орієнтації на вітер; технологічна простота виготовлення лопатей; можливість розміщення приводного обладнання на рівні землі, що значно спрощує його технічне обслуговування. Недоліками ротора Дарині є: відносно низька ефективність роботи лопатевої системи, в порівнянні з горизонтально-осьовими ВЕУ; більш низькі терміни служби опорних вузлів, за рахунок більш високих динамічних навантажень на них з боку ротора, тому що при його обертанні, підйомна сила від кожної лопаті змінює свій напрямок на 360 °, що створює додаткові динамічні навантаження; двухлопастні вітрогенератори з ротором Дарії, при рівномірному набігає потоці не можуть запускатися самостійно.
Вітрогенератори з гелікоїдний ротором
Гелікоїдний ротор або Ротор Горлова (друга його назва) є модифікацією ортогонального ротора. За рахунок закрутки лопатей, обертання ротора є більш рівномірним, що значно знижує динамічні навантаження на опорні вузли і, тим самим, збільшує їх термін служби, в порівнянні з опорними вузлами ортогональних роторів, однак, технологія виробництва закручених лопатей значно ускладнюється, що позначається на збільшенні їх вартості.

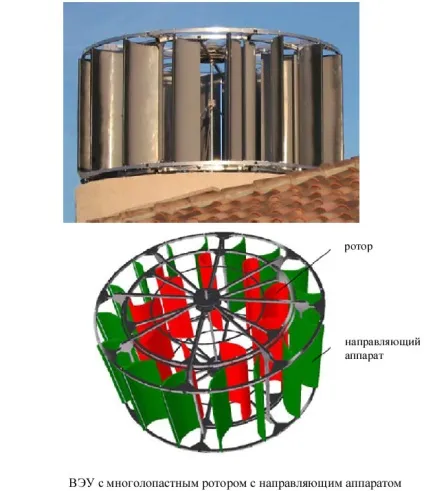

Вітрогенератори з багатолопатеву ротором з напрямних апаратом
Вітрогенератори багатолопатеву з напрямних апаратом є модифікацією ортогонального ротора. Вони мають два ряди лопатей, перший ряд є нерухомим, він являє собою направляючий апарат, призначенням якого є захоплення вітрового потоку, його стиснення зі збільшенням швидкості, і подача потоку вітру під оптимальним кутом атаки на другий ряд лопатей, що представляють собою обертовий ротор. Перевагою цього типу ротора є його більш висока ефективність роботи в порівнянні з іншими вертикальними вітрогенераторами; робота при низьких швидкостях вітру. Недоліком цього ротора є його більш висока вартість за рахунок використання великої кількості профільованих лопатей.
