Щодо дахів існує закон: будь-який дах зобов'язана мати систему вентиляції. Недостатня вентиляція покрівельного покриття і даху призводить до серйозних наслідків, а часом навіть плачевними: загнивання деревини несучої конструкції, відсиріванню покрівельного матеріалу, випадання роси в теплоізоляційному шарі і зниження його утеплювального ефекту.
На стелі з боку житлового приміщення можуть утворитися патьок, що не прикрашають інтер'єр. Навпаки, хороша вентиляція і вільна циркуляція повітря -заставу сухого стану даху нормального функціонування покрівельного матеріала.Для того щоб повітря безперешкодно проходив через дах, улаштовують карнизні і коньковиє продухи. На дахах, критих штучними покрівельними матеріалами, передбачені спеціальні черепиці та плитки з отворами для вентиляції.

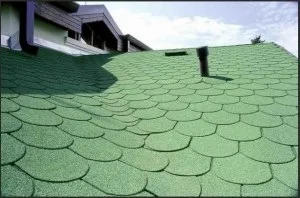

Малюнок 1. Вентиляція черепичної покрівлі.
Малюнок-2. Шляхи циркуляції повітря
Традиційно вентиляційний шлях проходить від отворів, розташованих на карнизних дошках (дивись малюнок-2) або в при карнизних рядах покрівельного матеріалу. до при коникових пластин з вентиляційними продухами. Для того щоб повітряний потік не затримувався, між покрівельним килимом і теплоізоляційним шаром влаштовують зазор шириною 2-5 см.
Для нормальної вентиляції даху необхідно забезпечити за 1 годину двох кратне проходження повітря уздовж покрівельного покриття. Температура в нежитловому горищному приміщенні при цьому повинна перевищувати температуру навколишнього повітря не більше, ніж на 5-6 ° С. Початок шляху циркуляції повітря на даху -карнізние отвори і зазори. Вентиляційні отвори влаштовуються уздовж обох карнизних звисів. Для дахів з ухилом від 15 ° і більше перетин кожного отвору має становити 10 мм.
Малюнок-3. Вентиляція покрівлі через софіти
Якщо ухил скатів не перевищує 15, тоді Площа вентиляційного отвору необхідно збільшити до 25 мм. Площа загального перетину вентиляційних продухов повинна становити 1 / 300-1 / 500 площі горищного приміщення. Існує кілька видів вентиляційних отворів карнизного свеса:
-найпростіший вид: зазор між софітів (підшивання карнизної дошкою) і стіною будівлі.
-круглі вентиляційні решітки з пластику врізані в софіти.
-черепиця з продухами для вентиляції, (дивись малюнок-2) викладена в 4-му або 5-му ряду від карнизного звису (тобто трохи вище горищного перекриття).
При прокладанні теплоізоляційного матеріалу в карнизах слід пам'ятати про вентиляційні отвори! Якщо ви їх закладіть утеплювачем, то входи для повітряного потоку будуть закриті. Кінець вентиляційного шляху -пріконьковая черепиця (сланцева плитка або інші штучні матеріали), що має продухи для вентиляції. Вентиляційна черепиця розташовується в другому ряду від коника.
У загальних рисах установка вентиляційної черепиці різного виробництва подібна, різняться лише деякі деталі, про які можна дізнатися, уважно прочитавши інструкцію. У будь-якому випадку кріплення вентиляційної черепиці починається з вибору підходящого місця: вона повинна знаходитися між брусами обрешітки щоб не бути загородженої.
Основні етапи установки вентиляційної черепиці:
а). Вибирається місце розташування черепиці з вентиляційними продухами.
б). Видаляється невелика ділянка покрівельного покриття з поверхні даху навколо наміченого місця.
в) Відзначається цвяхами точне місце кріплення черепиці.
Малюнок-4. Пророблення отвору в гідроізоляційному шарі
г). Роблять в гідроізоляційному шарі отвір за допомогою ножа. Отвір прорізають за наступною схемою: спочатку роблять невеликі надрізи точно по кутах отвори, потім -діагональние надрізи з кутка в куток і потім відгинають отримані трикутники таким чином, щоб утворилося рівне чотирикутне отвір. Багато фірм вентиляційну черепицю продають зі спеціальними шаблонами отворів, які полегшують їх прорізом.
д). У декількох міліметрах від отвори паралельно одній з його сторін зробіть надріз для установки спеціальної запобіжної деталі, призначення якої полягає в запобіганні попадання опадів в вентиляційний отвір.
е) надіньте на запобіжну пластину вентиляційну черепицю. Прібейте черепиці до до брусів обрешітки.
з). Покладіть інше покрівельне покриття навколо вентиляційної черепиці.
Ще один вид вентиляційного отвору особливо великих розмірів -слуховое вікно, яке зобов'язане своєю назвою якогось Слухові, що врятував Московський манеж від руйнування. Всупереч дилетантському поданням, що слухове вікно служить виключно для краси, і як вихід на дах, справжнє його призначення -вентиляція горищного приміщення.
Малюнок-4 а. Напівкругле слухове вікно
Слухові вікна можуть мати будь-яку форму. односхилий, прямокутну, подвійні трикутну, вальмовую або трапецієподібну, напівкруглу і навіть типу летюча миша. Найбільш популярні з них односхилий прямокутна і двухскатная трикутна. Для покриття односхилого слухового вікна використовують всі види покрівельних матеріалів.
Двосхилим вікно більш предпочтімо для дахів зі сталевим або м'яким покрівельним покриттям. При черепичним і шиферної покрівлях краще використовувати слухові вікна односкатной конструкції. Якщо ж ви вперто наполягаєте на складній двосхилим формі, то місця примикання слухового вікна до площини покрівлі доведеться покрити руберойдом або іншим рулонним матеріалом.
Малюнок-5. Двосхилим слухове вікно
Обрешеточние бруси слухового вікна завжди викладаються суціль.

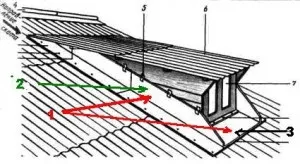

Малюнок-6. Конструкція односхилого слухового вікна
1-сталевий фартух; 2-бічний фартух; 3-передній фартух; 4-коньковий елемент даху; 5-толеву цвях або скоба перетином 2 х 30 мм; 6-покриття слухового вікна (черепиця, шифер і так далі); 7 -вікно.
Навколо односхилого слухового вікна робиться сталевий комір (дивись рисунок 6) з 3-х фартухів. переднього і двох бокових.Угли фартухів окреслюються на картонному шаблоні по месту.Первим укладається передній фартух, а потім боковие.Собіраются фартухи в комір з нахлестом в 150 мм і з подальшою заклепкою і пропайкой місць нахлеста між бортами коміра і стінками слухового вікна рекомендується прокладати смуги мішковини, обмазані з обох сторін Сурикової замазкою або густою фарбою.
Вертикальні відвороти коміра кріплять до обрешітки толеву цвяхами. Горизонтальні одвороти з'єднуються з рядовим сталевим покриттям лежачими фальцами спереду і стоячими фальцами з боків. Якщо основне покриття виконано з штучних матеріалів, то бічні кромки коміра (шириною 30 мм) кріплять до обрешітки клямерами через 500-600 мм а передні кромки -в двох місцях шурупами з шайбами, промазаними Сурикової замазкою.
Як завершальний штрих в отвір слухового вікна можна виставити вентиляційну решітку з міцного полімера.Современная промисловість випускає вентиляційні решітки різних кольорів, термін служби яких доходить до 40 років. Деякі види вставляються в отвір за рахунок кромки і вимагають додаткової герметизації стиків; інші мають само-защипувалися рамку. Вентиляційні решітки можуть забезпечуватися дрібнопористої сіткою від комах і водонепроникної захистом.
