Природним збудників обміну повітря приміщення з зовнішнім є різниця температур всередині і зовні приміщення (Δt˚), чим вона більша (взимку), тим вище швидкість руху повітря в вентиляційних пристроях і інтенсивніше повітрообмін. У перехідний період (весна, осінь) різниця температур зменшується і швидкість руху повітря в вентиляційних пристроях знижується, а влітку зводиться до нуля. Так, якщо в приміщенні взимку температура повітря підтримується на рівні + 10˚С, а атмосферне повітря охолоджений до -20 ˚, температурна різниця (Δt˚) становить 30 ˚. У перехідний період зовнішнє повітря тепліше, ніж взимку, при його температурі, наприклад, -5˚С, відмінність температури (Δt˚) становить 15˚С (див. Таблицю 18).

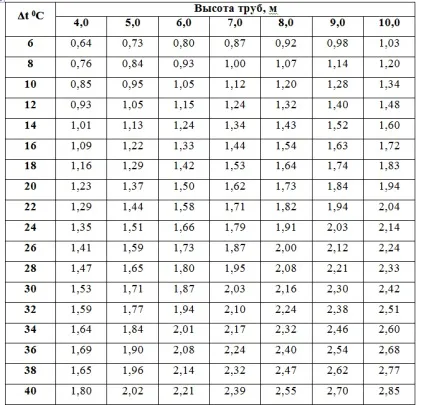

18.Скорость руху повітря в вентиляційних трубах (м / с) при різній висоті труб і різниці між температурою повітря всередині приміщення і температурою зовнішнього повітря (Δt 0)

У літній період повітря в приміщенні істотно нагрівається за рахунок теплоти атмосферного повітря, і різниця температур згладжується.

Залежить швидкість руху повітря в вентиляційних пристроях при природному повітрообміні і від висоти витяжних шахт. Чим вона більше, тим з більшою швидкістю забруднене повітря видаляється з приміщення. Це видно з матеріалів таблиці 18.

Вентиляція тваринницьких приміщень здійснюється природним шляхом через пори огороджуючих конструкцій, якщо ці конструкції повітропроникні, при відкриванні дверей і воріт, через щілини у вікнах і стінах. Обсяг такої вентиляції дуже незначний і на якість повітря істотно не впливає, проте взимку охолоджує приміщення.

Провітрювання будівель через відкриті вікна і ворота можна проводити тільки в теплий період. У спекотну погоду кращий результат дає наскрізне провітрювання, коли одна сторона відкритих вікон працює на приплив, а інша - на видалення повітря.

Більш досконалою є трубна вентиляція, вона складається з вертикальних витяжних шахт (труб) і припливних каналів. Витяжні шахти виводять вище коника даху не менше ніж 0,5 м. А зверху влаштовують насадку-дефлектор. Шахти, виведені за межі стелі у вигляді двостінного короба, добре утеплюють (див. Рисунок 9).

Мал. 9 Пристрій трубної системи вентиляції:

витяжна труба: 1 - дефлектор; 2 - дошки; 3 - хомути для скріплення вентиляції; 4 - клапан і вантаж; 5 - утеплювач; 6 - короб каналу;

б - припливне канал: 1 - металева сітка; 2 - клоччя або повсть; 3 - стіна; 4 - дошка; 5 - вантаж; 6 - шнур;

Внизу шахта обладнується клапаном або засувкою для регулювання її робочого перетину (відкрити, закрити, відкрити).

Часто практикують витяжку повітря з верхньої зони приміщення. Однак, це призводить до збільшення втрат тепла з приміщення, оскільки виводиться назовні найтепліший повітря: у стелі в 1 м 3 повітря на 1,0-1,5 ккал більше тепла, ніж у статі. Це тепло може бути використано для підігріву припливного повітря, тобто більш раціонально. Тому почали практикувати опускання витяжних шахт на рівень 0,4-0,5 м від підлоги в зоні гнойових проходів.

Застосування великої кількості шахт невеликої висоти (1,2-1,5 м) не бажано, так як ускладнюється регулювання ними тепловологої режиму в приміщенні. Опускання їх у нижню зону відбувається за рахунок збільшення довжини, в результаті чого в шахтах підвищується швидкість тяги, а це дає можливість зменшити число витяжних шахт.

Перетин витяжних отворів шахт передбачають 0,4 × 0,4 м і 0,5 × 0,5 м (в будівлях для молодняка), 0,6 × 0,6 м, 0,7 × 0,7 м і більше. Можуть бути проміжні перетину: 0,6 × 0,7 м і 0,7 × 0,8 м. Якщо перетин шахти прямокутне, то відношення довжини до ширини не повинно перевищувати 3: 2.

Перетин припливних каналів передбачають: 0,2 × 0,2 м, 0,25 × 0,25 м, 0,3 × 0,3 або 0,20 × 0,25, 0,25 × 0,30 м. Припливні канали обладнають в стінах на рівні стелі і постачають зовні вітровим щитком, а всередині - клапаном для регулювання робочого перетину каналу (див. рисунок 9). Зовнішній щиток знижує вітрової натиск, захищає приміщення від надходження зовнішнього повітря з великою швидкістю. Холодний атмосферний повітря повинне подаватися у верхню зону, де тепліше, і кілька підігрітим він відпускається в зону розміщення тварин.

З метою економії теплоти в приміщеннях з горищами припливні канали слід обладнати в стелі з подачею повітря з горищного зони, де він тепліше на 3-5˚С, ніж в атмосфері. У цьому випадку на горищі припливне короб обладнується клапаном з пристроєм приводу для зручності його регулювання з приміщення. Всередині приміщення (під стелею) монтують відбивний щит, який розсіює холодний повітряний потік уздовж стелі, в результаті він краще змішується з теплим повітрям.

Великий інтерес представляє вентиляція системи ТДВ (Таллінський політехнічний інститут), пристосована для кліматичних умов Уралу. Для забезпечення стійкого потоку повітря в витяжної шахті, зручності управління її роботою, на приміщення роблять частіше одну, але не більше трьох шахт, які опускають над гнойовим проходом на висоту до 30 см над рівнем підлоги. Шахти великого перерізу (від 1,0 × 1,0 м до 2,5 × 2,5 м), їх висота від 4 до 8 метрів, припливні канали влаштовують в стінах і стелях (перекриттях).

В останні роки в Уральському регіоні почали коштувати корівники з комбінованим природним освітленням - через вікна (бічне світло) і через світловий ліхтар в конику даху (верхнє світло). Витяжна вентиляція здійснюється в них через світловий коник з ветроотражателямі, а припливна за допомогою каналів, які обладнають під перекриттям (див. Малюнок 10).

При обладнанні приміщень трубної вентиляцією слід мати на увазі, що вона повинна бути припливно-витяжної. Пристрій в будівлях тільки витяжних шахт без припливу повітря призводить взимку до перекидання тяги в деяких шахтах. Через них в будівлі великий зосередженої масою надходить холодне повітря, охолоджуючи тварин, викликаючи протяги і туман. При цьому спостерігається інфільтрація холодного повітря через огороджувальні конструкції, внутрішня поверхня їх охолоджується і на ній з'являється конденсат.
