Принцип роботи реле
Думаю, все вже в курсі. що поле - це не тільки гектари землі з пшеницею, картоплею, коноплями :-). У нашому житті існують ще й інші види полів, але вони невидимі людським оком. Це може бути гравітаційне, електричне або навіть магнітне поле. Давайте розглянемо, що ж із себе представляє магнітне поле?

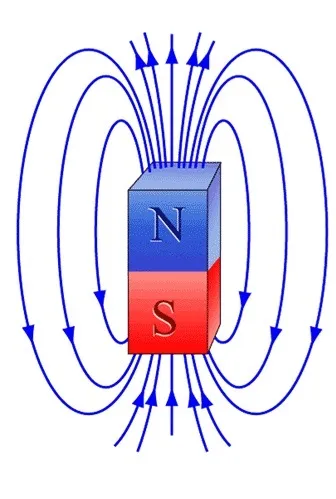

Магнітне поле утворюється навколо шматочка магніту. І не залежно від розмірів цього шматочка, цей магніт завжди буде мати два полюси: Північний (N - North) і Південний (S - South). Стрілки магнітного поля починаються з Півночі і закінчуються на Півдні, але вони ніде не розриваються і навіть в самому магніті (доведено наукою). Як Ви знаєте, Земля - це той же самий шматочок магніту дуже великого розміру. Вона також має ці два полюси, покриті крижинами.

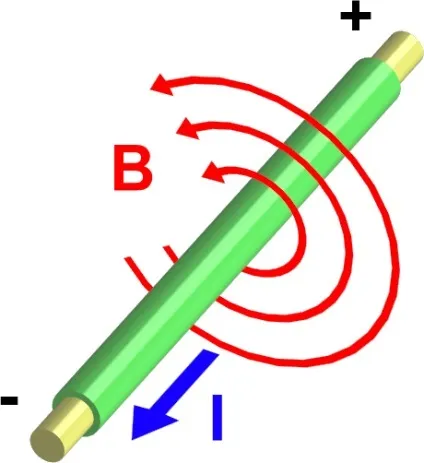

Але самий прикол полягає в тому, що проводок по якому тече електричний струм навколо себе утворює те ж саме магнітне поле, як і простий магніт. Буквою I зазначені напрями струму, а В - це лінії магнітного поля. Вони являють собою замкнуті кола. Для того, щоб магнітне поле провідника було якомога більше, потрібно щоб струм і довжина цього провідника була якомога більше. Для того, щоб збільшити струм, ми повинні застосувати Закон Ома.
Чесно скажу, навіть не знаю, хто перший придумав навернути дріт, як на малюнку нижче, і пропустити через нього струм, але це було того варте.

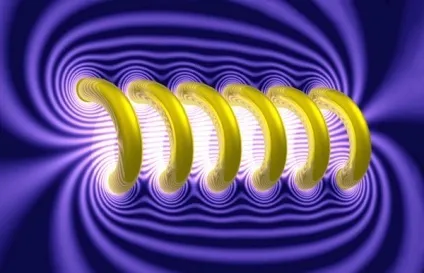

Тобто, намотавши провід ось так, ми отримуємо щось інше як соленоїд. Якщо на кінці такої котушки подати електричний струм, то вона перетвориться в найпростіший магніт! Але правильніше було б його назвати електромагніт. Дивіться скільки силових ліній утворюється в соленоїді, при подачі на його кінці електричного струму!
А якщо обмотати якусь циліндричну залізячки ось такими витками і подати напругу, то ця залізяка стане магнітом і буде притягувати до себе металеві предмети.

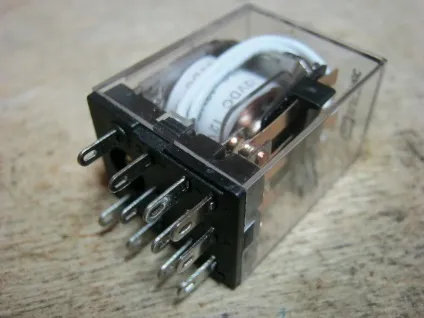

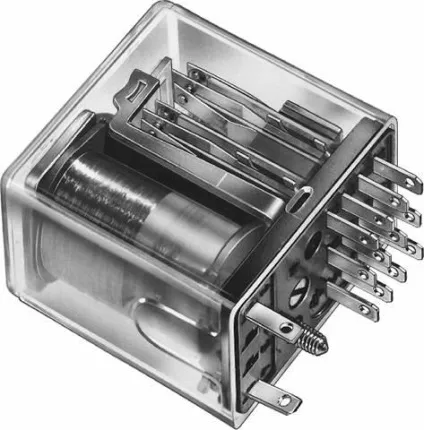

Ах да, до чого я все це веду? Та справа якраз в тому, що цей принцип використовується в дуже важливому електротехнічному девайсе - реле. Реле (relayer - англ. Змінювати, замінювати) - це такий девайс, який використовує принцип роботи електромагніта. Щоб не замарачіваться по теорії (адже як Ви пам'ятаєте на нашому сайті мінімум цієї теорії) ми розберемо одне реле і подивимося, як же там все влаштовано. А будемо мучити ось таку релюшкой:
Давайте ж подивимося, що на ній написано:
Думаю, почнемо зверху. TDM ELECTRIC - видать виробник. РЕК 78/3 - назва реле, далі йде найцікавіше. Ми бачимо якісь смужки і цифри. What the fuck? Контакти з 1 по 9 - це і є комутаційні контакти реле. 10 і 11 - це котушка реле. Тепер про все по порядку. Реле складається з Коммутаційне контактів. Що значить "комутаційні контакти"? Це контакти, які здійснюють перемикання. А котушка - це мідний дріт, намотаний на циліндричну залізяку, соленоїд у якого всередині циліндрик, тим самим вона утворює електромагніт. Думаю зрозуміло). Знизу схемку говорить нам про те, що ми можемо коммутировать змінну напругу в 230 Вольт максимум в 5 Ампера в навантаження або постійний струм в 24 Вольта і струмом в навантаженні 5 Ампер.
Увага! Настає відповідальний момент! Зараз я буду розповідати про принцип роботи. Нагостріть всі ваші 6 почуттів :-). Коли напруга на котушку ми НЕ подаємо, то контакт 1 з'єднується з 7, 2 з 8, 3 з 9
Якщо ж ми подаємо напругу на котушку, то з'єднуються контакти 4 з 7, 5 з 8, 6 з 9. Уфф. Важко? ;-). Яке ж напруга подавати на котушку? Дивимося на саму котушку. Написано 12 VDC. DC - це постійний струм, АС - змінний. Значить подаємо 12 Вольт постійного струму.
З іншого боку ми бачимо ті самі контакти. Зліва направо зверху вниз йде нумерація контактів (якість фотки щось не айс).

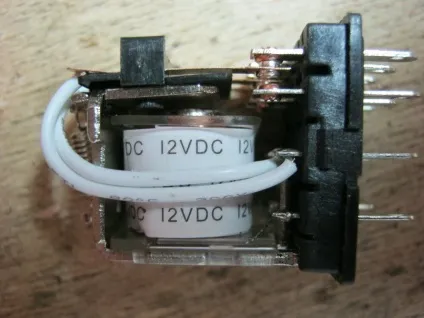

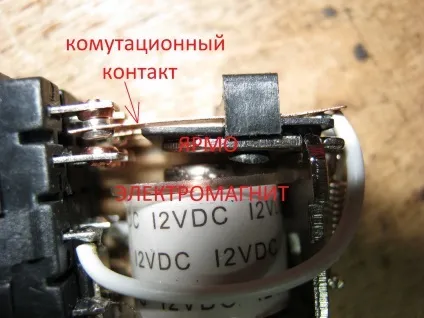

Але як же так воно працює? Вся справа в тому дуже просто. Давайте уважно розглянемо фото нижче:
При подачі на електромагніт напруги, ярмо притягується до електромагніту. На ярмі знаходиться комутаційний контакт і він рухається слідом за ярмом і піпочкі на Коммутаційне контакті починає зачіпати нижній контакт, який встановлений в корпусі реле. При зникненні напруги на котушці, пружинка відтягує назад ярмо і реле приймає свій первозданний вигляд. Ну думаю простіше нікуди.

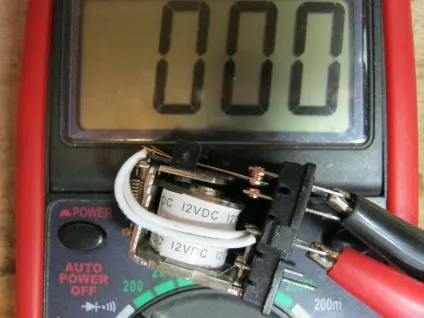

Давайте ж перевіримо все що ми тут написали за допомогою мультиметра і Блоку харчування. Продзвонювати контакт 1 і 7 і дивимося, що у нас вони звонятся, значить ці контакти з'єднані, та в принципі видно навіть візуально.

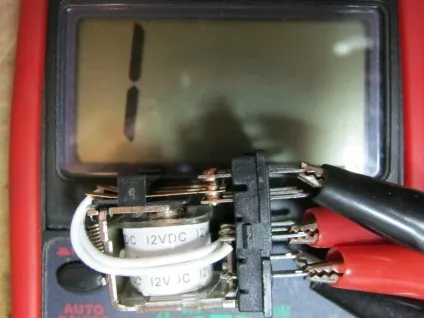

Подаємо напругу на котушку 12 Вольт з блоку живлення і дивимося, що у нас вийшло.
В результаті у нас ярмо "приклеїлося" до електромагніту (котушці) і потягнула за собою комутаційні контакт. Ланцюг 1 і 7 у нас обірвалася, але зате відновилася ланцюг контакту 7 і 4. Тобто, якщо через ці контакти зробити ланцюг простого ліхтарика, то можна управляти запалюванням лампочки тупо подаючи на котушку напруга і знімаючи його з котушки. Таким чином перевіряються контакти реле. Якщо вони підгоріли і з нальотом, то слід протерти їх олівцеві ластиком. Якщо вони вигоріли гарненько, то шкіркою-мікронкой.

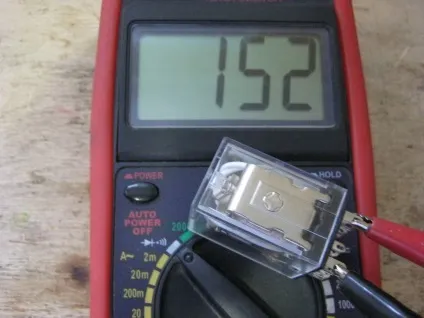

Цілісність реле перевіряється за допомогою мультиметра в режимі омметра. Для цього перевіряємо опір котушки. воно залежить від самого реле і у всіх воно різне. Якщо опору немає або воно дуже маленьке - близько пару Ом, то значить або в котушці обрив, або Коротке замикання.
В даний час існують дуже багато типів реле. Плюси реле - це те, що кероване напругу і керуючу напругу ніяк не пов'язані між собою. Висловлюючись домашнім мовою - напруга на котушці ніяк не пов'язане з напругою на контактах реле. Вони гальванічно розв'язані, що робить реле безпечним пристроєм в електро та радіопромисловості. Мінуси - час затримки спрацьовування, протягом якого Коммутаційне контакт "летить" з одного контакту до іншого. У дуже швидкодіючої апаратури реле не застосовуються. Виробники забезпечують електротехнічну промисловість різними видами реле та інших пристроїв на їх принципі. Це можуть бути контактори й пускачі.
Вони здійснюють комутацію великих напруг і струмів і застосовуються в основному в силовій електроніці, наприклад, для запуску асинхронного двигуна.
