Кількість повітря, що надходить в приміщення таким шляхом, невелика. Так, через 1 пог. м щілини притвору вікна з подвійним склінням в дерев'яній рамі. розташованої з навітряного боку, протягом 1 год пройде тільки 4 - 6 м 3 повітря при швидкості вітру 3 - 4 м / сек.

Повітрообіг, організовано здійснюваний через відкриті світлові і спеціальні отвори в огорожі, набув поширення в цехах з великими тепловиділеннями, що перевищують теплотютері.

Якщо в цеху (на малюнку нижче положення - а) є отвори вгорі в стінках світлового ліхтаря і внизу в стінах будівлі, то при нерівності tв> tн виникає циркуляція повітря в напрямку, зазначеному стрілками. Середній тиск повітря в цеху дорівнює тиску навколишнього атмосферного повітря тільки на рівні певної горизонтальній площині.

На рівні нижніх отворів тиск зовнішнього повітря вище тиску повітря в цеху, а різниця цих тиску, що діє зовні, дорівнює різниці ваг стовпів повітря:

На рівні верхніх отворів тиск зовнішнього повітря менше тиску повітря в цеху. Різниця тисків, що діє зсередини, складе

Зв'язок між тиском і спричиненої ним швидкістю виражається формулою

H = ω 2 ϒ/ 2g кг / м 2.

Отже, швидкість повітря, що проходить в цех через нижній отвір,

Потік повітря, проходячи через отвір, стискається, і по-цьому швидкість його нерівномірна по перетину, що враховується введенням коефіцієнта витрати μ, рівного 0,64 для прямокутних отворів. Обсяг повітря, що проходить в цех через нижній отвір, визначається з виразу

відповідно для верхнього отвору

При заданому обсязі повітря, який необхідний для створення необхідного повітрообміну, за цими формулами можна визначити площу аераційних отворів. Зразковий напрям потоків повітря в цеху під впливом гравітаційних сил при затишності показано для окремого випадку на малюнку нижче положення - б.

Якщо джерелом тепловиділення в цеху служить виробнича піч, то для цього випадку на малюнку нижче положення - в показані також ізотермічні лінії, що характеризують зразкову розподіл температур в цеху.

У літню пору в цех надходить припливне повітря через нижні отвори в стінах і вікна. У зимовий час для запобігання різкого охолодження повітря в робочій зоні приплив зовнішнього холодного повітря забезпечується через отвори, розташовані вище, і також через вікна.

При вітрі огорожі навітряного боку знаходяться під підвищеним тиском, огорожі підвітряного боку - під зниженим. Повітря буде входити в будівлю через відкриті прорізи навітряного боку і виходити через відкриті верхні прорізи підвітряного боку (на малюнку нижче положення - г).

Аерація промислового цеху

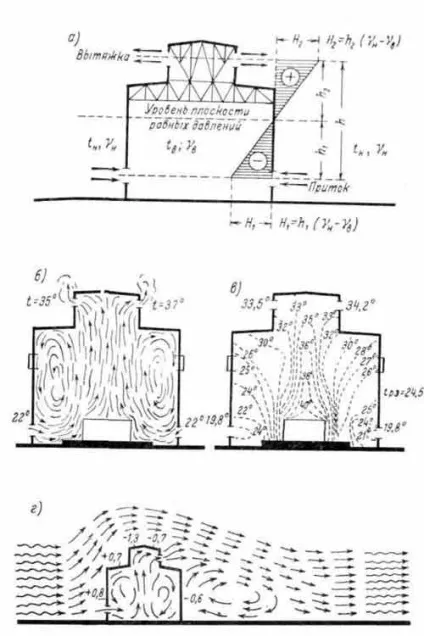

а - принципова схема; б - напрямок потоків повітря в цеху при його аерація; в - ізотермічні лінії в цеху при його аерація; г - схема обтікання цеху повітряним (вітровим) потоком з показанням значень аеродинамічних коефіцієнтів.

Швидкість вітру, котра знайшла перешкоду - будівля, дещо знизиться; величина тиску, створюваного вітром (вітрова навантаження) при швидкості ωв. складе

У формулу введений аеродинамічний коефіцієнт ka. - відношення тиску або розрідження, створюваного вітром, до динамічного тиску вітру.

Величина цього коефіцієнта для окремих огороджень вказана на малюнку вище положення - м Знак його змінюється в залежності від положення огорожі по відношенню до вітру (підвітряного або навітряна сторона), впливаючи на зменшення або збільшення гравітаційного тиску, створюваного різницею питомих ваг зовнішнього повітря і повітря в цеху.

«Санітарно-технічні пристрої будівель»,
В.В.Конокотін

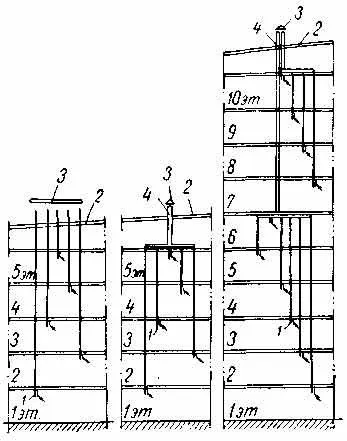

Використання тільки природних факторів для організації постійно діючої вентиляції приймається лише в таких приміщеннях і будівлях, де тимчасове зменшення повітрообміну не спричинить неприємних наслідків для людини: в житлових будинках, будівлях адміністративного характеру і т. Д. У них влаштовується зазвичай тільки витяжна природна вентиляція з висновком повітря з приміщень по каналах. Надходження припливного повітря в такі ...

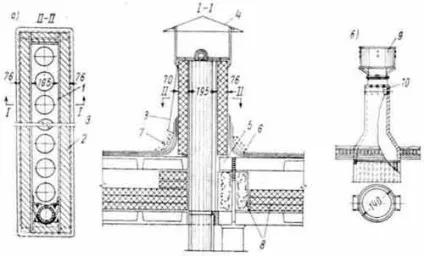

При відсутності можливості вписати канали в товщу внутрішніх стін влаштовуються приставні канали з гіпсошлакові блоків і плит, а при підвищеній вологості повітря (понад 65%) - з шлакобетонних і бетонних. Такі канали маскуються установкою в нішах, у колон і пілястр, в частині перетину вбудованих шаф. При установці каналів у зовнішніх стін обов'язкова наявність між ними повітряної ...

Повітроводи з усіма фасонними частинами і відцентрові вентилятори можуть виготовлятися також з аркушів паперу (мішечного і креслярської) і картону (палітурного і електроізоляційного), склеєних в кілька шарів клеєм БФ-2 з подальшою просоченням антикорозійним складом. Окремі деталі вентилятора виготовляються з дерева (косинці станини), текстоліту (втулки робочого колеса), листового алюмінію або бронзи (шайби задніх дисків робочого колеса). Вентилятори ...

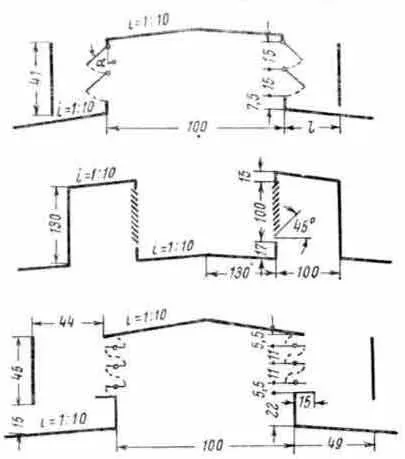

Для використання енергії вітру в цілях аерації розроблені спеціальні конструкції аераційних ліхтарів, що не задуваються вітром. Розміри окремих частин ліхтаря вказані у відсотках від ширини «горла» ліхтаря, прийнятої за 100%. Схеми аераційних ліхтарів (розміри в% від ширини горла) Застосування аерації дає великий економічний ефект у порівнянні з припливно-витяжної механічної вентиляцією. При Аерування економиться електроенергія, що витрачається ...
