Вентиляція в офісі характеристика, проект і його нюанси, різновиди, інструкція по влаштуванню

Хороше самопочуття і висока працездатність працівників залежить від якісно змонтованої вентиляції в офісі. Головний біль, активність протягом усього робочого дня - від усього цього легко позбавить якісний і свіже повітря.

Науково доведено, що середньостатистичний службовець зайнятий розумовою працею максимально ефективно працює при температурі навколишнього середовища не більше +26 градусів. Більшість з них підтвердять, що температура повітря в НЕ кондиціонерами і не провітрюваних кімнатах досягає +32 градусів. Весь комплекс несприятливих умов праці: висока температура в приміщенні, відхилення норм необхідної вологості повітря від наявної, катастрофічний брак кисню. Все це призводить до швидкої стомлюваності функціонуючого персоналу і зниження його працездатності, відповідно, дана атмосфера обов'язково позначиться на втратах робочого часу і зниження доходів підприємства.

Загальна характеристика вентиляційних систем

Сучасний офіс - це великий мурашник, де працює велика кількість людей. В основному з цієї причини в даному приміщенні постійно душно. Плюс до всього сучасні склопакети абсолютно не пропускають повітряні потоки з вулиці. Якщо власникові не байдужа робоча атмосфера на території офісу, то він приділить особливу увагу установці вентиляції в офісі.

Всі сучасні бізнес-центри і офіси припускають проектування і розрахунок вентиляції офісу ще на початкових стадіях будівництва будівель. Це дає можливість найбільш оптимально розрахувати обсяг повітряних потоків, необхідних для простору і створення загальної системи.

У старих будівлях місце для таких приміщень не передбачено, тому дуже важливо, щоб фахівці, що працювали над цим проектом, змогли грамотно спроектувати всю систему, яку можливо розмістити в будь-яких приміщеннях.

В даний час при будівництві будівель для офісів приміщення здаються без хорошого ремонту та орендарі або власники ремонтують все самостійно, за своїми власними проектами. Система вентиляції монтується від загальних вентиляційних труб через встановлені на всіх поверхах вогнезахисні клапани.

загальноприйняті норми

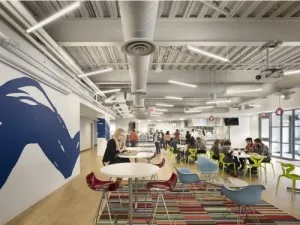

Вентиляція в офісі

Проект вентиляції офісу в більшій мірі залежить від загальної робочої площі приміщення, кількості запрошених співробітників і необхідної офісної техніки, а також від загального периметра примикають виробничих площ.

Стандартний необхідний обсяг подаваного свіжого повітря:

• для офісних робочих приміщень - 60 м3 / на годину на 1 індивіда;
• для приміщень, де проводяться наради та переговори досить 20 м3 / год на 1 індивіда;
• Середня температура подаються повітряних потоків від +20 градусів до - 2 ° градусів.
• Обсяг використаного повітря, який необхідно видаляти:
• для туалетних приміщень - 50 м3 / год на одиницю техніки;
• для невеликих кухонь досить 10 м3 / год на квадратний метр;
• для офісних приміщень можна розрахувати, спираючись на санітарні норми, які розраховуються на потрібну кількість працівників.

Види вентиляційних систем

Вентиляції відрізняються один від одного методами очищення:

• припливно-витяжна вентиляція в офісі. Функціонує за допомогою спліт системи.

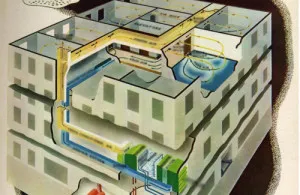

Система вентиляції офісу

Найчастіше даний вид вентилювання застосовується на площах менше 600 квадратних метрів. Розрахунок вентиляції офісу вираховується згідно строго встановленим нормам. Це означає, що на 1 активного індивіда має припадати не менше 60 м3 / год.

Розташовувати обладнання для даного виду вентиляції краще за поверхнею стелі коридорного або технічного приміщення, туалету. Функціонування повітряних потоків функціонує за сформованими мереж повітропроводів, подача повітря здійснюється за допомогою спеціально встановлених решіток в стіні або дифузорів на стелі.

Забір свіжого повітря проводиться на висоті приблизно 2 метри від земляний поверхні. Схема подачі наступна: повітря проходить через очищуючий фільтр, якщо є необхідність підігрівається. Викидаються повітряні потоки в вентиляційний канал.

Щоб при постійному нагріванні потоків повітря заощадити електрику багато хто встановлює рекуператор. Це свого роду теплообмінник, він перетворює йде тепло і підігріває приходить. Рекуператор буває двох типів: канальний або вбудований в систему вентиляції установку.

У деяких випадках функцію системи вентиляції в офісі виконує кондиціонер. Він може бути стельовими або настінними;

У більшості випадків ця канальна система вентилювання використовується для периметрів малих площ.

Цей вид вентиляції не тільки підігріває або морозить повітря, і поставляє в кімнату вуличні повітряні потоки. Даний ефект досягається за допомогою монтування даного вентиляційного обладнання, яке захоплює потоки і доставляє всередину кімнати.

Ця установка здатна одночасно виконувати функцію вентиляції та кондиціонування офісу. Її принцип роботи: в спеціальний відділ змішання потрапляють повітряні потоки з вулиці, до нього додаються потоки, використані і виведені з периметра приміщення. Вони змішуються і відправляються по воздуховодной каналам в потрібну кімнату.

Даний кондиціонер найкраще розташувати над стелею в коридорній приміщенні або туалеті.

Перевагою канального кондиціонування є відсутність внутрішнього блоку. Недоліком - неможливість виставлення конкретного температурного режиму для різних кімнат;

• припливно-канальна установка. Система функціонує за допомогою бази VRF-системи і чиллер-фенкойл.

Ця припливна вентиляція в офісі створена для великих площ.

Проект вентиляції приміщень під офіс створюється тривалий час і кілька разів ретельно перевіряється. Встановлюється даний механізм в окремому добре обладнаному приміщенні - вентиляційна шахта. У деяких випадках техніка монтується на даху будівлі.

Згідно общеутвержденним нормам вентиляції кожна складова механізму припливної вентиляції виготовляє індивідуально по заздалегідь підготовленого проекту.

Процес обміну повітря

1. секція шумопоглинання;
2. секція вентиляторів;
3. секція змішання;
4. секція фільтрації;
5. секція рекуператора.

Повітряні потоки функціонують за численними воздуховодам. Подача і видалення використаного повітря відбувається за допомогою стельових дифузорів і настінних грат.

Система Vrf дозволяє обробляти повітряні потоки відразу в декількох приміщеннях або в усій будівлі. Вона створена для приміщень офісного типу, в них найчастіше необхідно підтримувати мікроклімат особистих уподобань. У кожній кімнаті монтується окремий внутрішній блок, він контролює постійну бажану температуру, це неможливо при експлуатації стандартних кондиционирующих пристроїв. Блоки бувають канальні, стельові, настінні.

Чиллер - це установка, що нагріває або охолоджує використовувану воду. У деяких моделях використовується етиленгліколь. Дана рідина за допомогою трубопровідної системи подається в фенкойли. Це невеликі теплообмінники з вбудованими вентиляторами, вони повинні перебувати в обслуговуваних кімнатах. Для ефективного функціонування цієї робочої системи монтується насосна станція.

Основною перевагою даної припливно-канальної установки є можливість підключати велику кількість приміщень. Підключати їх можна і одночасно, і поступово;

Ця система представляємо собою розбірні кондиціонуючі секції. Вони одночасно вентилюють і кондиціонують повітряні потоки. Дана установка виробляє всі види очищення повітря, які задає споживач: підігрів, охолодження, очищення, змішання повітряних потоків, видалення відпрацьованих теплопоток. Ця витяжна вентиляція в офісі функціонує за допомогою численних повітропроводів.

Установка вентиляції в офісі за допомогою центрального кондиціонування застосовується для дуже великих приміщень. Незаперечним плюсом даної системи є відсутність внутрішніх блоків, які потрібно розміщувати в додатковій кімнаті. Недолік - це відсутність датчиків, за допомогою яких можна виставляти бажану температуру для кожного приміщення індивідуально.
