вентиляція басейнів

Будівництво та обладнання басейну - справа серйозна і підходити до нього треба з розумом. Проектування надходження і відведення води, підбір якісних будівельних матеріалів і гідроізоляції - всього цього приділяється першочергова увага. А ось такий нюанс, як вентиляція приміщення басейну, часто залишається в тіні і ця непередбачливість дуже скоро приносить свої плоди.

Чим небезпечна надмірна вологість?

При температурі повітря, що перевищує to води на + 2 ° С і відносній вологості повітря в 50%, волога випаровується з поверхні води в кількості 230 грамів на квадратний метр на годину. Якщо взяти за приклад стандартний басейн розмірами 5 на 10 метрів і площею дзеркала води в 50 м ². то при таких умовах за одну добу він випаровує 276 літрів води! При неправильно сконструйованої системі вентиляції або її відсутності вся ця надмірна волога залишається в приміщенні і конденсується на стінах і стелі.

Під впливом вологи в будівельних матеріалах починають відбуватися руйнівні процеси: намокають стіни, відволожуються і тріскаються елементи внутрішньої обробки, метал покривається іржею. Як тільки відносна вологість повітря долає бар'єр в 65%, корозійні процеси стрімко набирають обертів. Це добре видно на графіку, наведеному нижче:

Крім того, тепле і вологе середовище ідеально підходить для розвитку цвілі, грибка, бактерій і інших патогенних мікроорганізмів. Дуже скоро басейн, де повітря надлишково вологий, перестає задовольняти санітарним нормам. Більш того, перебувати там стає просто небезпечно для здоров'я.

Чи можна дізнатися, якою буде вологість в басейні, ще на стадії проектування? Безумовно, так. Для початку слід врахувати, що шар повітря, який знаходиться безпосередньо над поверхнею води, більш вологий, прохолодний і важкий, ніж увесь інший повітря в приміщенні. Коли в басейні ніхто не купається, це повітря знаходиться в стані спокою і волога з нього випаровується досить слабо. Коли ж в басейні хтось є, швидкість випаровування зростає в кілька разів.

Швидкість випаровування води залежить також і від конструкції самого басейну. Якщо вода не досягає кромки басейну, випаровування вологи буде істотно нижче, ніж в басейні переливного типу, де вода, як це зрозуміло з назви, переливається через край. Крім того, існують так звані скіммерние басейни. Вони обладнані спеціальним пристроєм (скиммером), яке втягує в себе верхній забруднений шар води. У такого басейну швидкість випаровування теж буде відносно низькою.

Наведемо приклад в цифрах. Припустимо

to повітря в приміщенні + 28 °

to води в басейні + 26 °

Відносна вологість повітря в приміщенні 60%

У цьому випадку швидкість випаровування буде такою:

Тип басейну Порожній З тими, хто купається

Переливний басейн 40-60 г / м2 / ч 220-350 г / м2 / ч

Звичайний або скіммерний басейн 10-20 г / м2 / ч 130-270 г / м2 / ч

Як розрахувати обсяг випаровування води?

Отже, у нас є басейн розміром 5 м на 10 м. T ° повітря в приміщенні + 28 ° C, to води в басейні + 26 ° C, відносна вологість 60%.

1. Площа поверхні басейну 5х10 = 50 м².

2. Басейн використовується для купання 1.5 години в день

3. Випаровування води під час купання складе 270 г / м² / год х 50 м² х 1.5 ч = 20250 м

4. Випаровування в стані спокою в інші 22,5 ч. Складе 40 г / м² / год х 50 м² х 22,5 ч = 45000 м

5. Підсумовуємо ці два значення і переводимо для зручності в кілограми. 20250 г + 45000 г / 1000 = 65,25 кг води на добу.

Як знизити вологість в басейні?

Для того щоб замінити вологе повітря свіжим, можна використовувати стандартну систему припливно-витяжної вентиляції, яка працює за такою схемою:

Однак, у цього рішення, на перший погляд, більш дешевого, є ряд недоліків:

Повітря в приміщенні стандартного басейну повинен повністю оновлюватися не менше чотирьох разів на годину. Устаткування, яке дозволяє це робити, варто вже істотно дорожче звичайного. При цьому воно набагато більш гучне і енергетично неефективне - підігріте повітря з басейну просто потрапляє на вулицю. Таким чином, в холодну пору року витрати на опалення приміщення істотно зростають.

Крім того, для проектування та встановлення такої вентиляційної системи існують жорсткі вимоги, які необхідно дотримати:

Вимоги до вентиляційної системи басейну без осушувача

* T ° води нижче, ніж t ° повітря, як мінімум, на 2 ° С.

* Вологість в межах від 50% до 65%

* Повний повітрообмін повинен відбуватися не менше 4-х разів на годину для стандартного басейну

* Швидкість повітряного потоку в повітроводах системи не повинна перевищувати 4 м / с

* Рух повітря в приміщенні басейну по швидкості не повинно бути вище 0,4-0,6 м / с

* Рух повітря безпосередньо над поверхнею води повинно відбуватися не швидше, ніж 0,1 м / с

* У тій частині приміщення, де знаходяться люди, швидкість руху повітря також не повинна бути вище 0,1-0,2 м / с

* Швидкість подачі повітря через підлогові вентиляційні отвори повинна знаходитися в межах між 0,8-1,5 м / с

* Забір повітря в витяжну грати - в межах між 1,5-2,5 м / с

* Повітрязабірн канал повинен бути встановлений з ухилом. Для його нижньої точки повинна бути передбачена можливість дренування.

Осушувачі повітря - вигідне рішення!

Ми пропонуємо вам звернути увагу на рішення, яке буде набагато більш раціональним і вигідним в довгостроковій перспективі. Йдеться про систему припливно-витяжної вентиляції басейну, обладнаної осушувачами повітря.

Схема роботи системи припливно-витяжної вентиляції, обладнаної осушувачами повітря

Основне завдання осушувача повітря - утримувати відносну вологість повітря в приміщенні басейну в межах, передбачених санітарно-гігієнічними нормами (СанПіН 2.1.2.1188-03). Кратність повітрообміну в приміщенні, обладнаному такою системою, розраховується вже інакше. Так на одного купальника повинно припадати не менше 80м3 свіжого повітря в годину, а на людину, яка просто присутній в приміщенні - не менше 20м³.

Серед переваг осушувачів повітря від цих виробників можна виділити такі:

* Легкість в експлуатації і обслуговуванні

* Простота монтажу, в тому числі за рахунок зручної конструкції (моноблок)

* Низький рівень шуму (не перевищує норми в 60 децибел, встановленої СанПіН)

* Можна монтувати безпосередньо в самому приміщенні басейну або в примикає до нього

* Існують як підлогові, так і настінні моделі

Для підтримки комфортної і здорової атмосфери в приміщенні басейну, необхідно постійно контролювати безліч чинників. Раніше для цього потрібно було багато різного устаткування. Однак сьогодні деякі моделі осушувачів не тільки вміють осушувати повітря, але і виконують всі функції, необхідні для підтримки комфортної атмосфери в басейні. Так, наприклад, модель Calorex Delta - це універсальна кліматична система, укладена в компактний моноблок. Вона відповідає за:

* Підготовку свіжого повітря

* Нагрівання повітря в холодну пору року

* Охолодження повітря в літній період

* Контроль температури повітря

* Підігрів води в басейні

* Контроль температури води

Фактично, установки системи на базі цієї моделі досить для того, щоб разом вирішити всі проблеми, пов'язані з регулюванням температури води і повітря, опаленням, вентиляцією та кондиціонуванням приміщення басейну.

* Витрати енергії на вентиляційну систему в цілому і на осушення зокрема багато в чому залежать від теплоізоляції приміщення.

* В середньому для нагрівання, подальшого випаровування і осушення надлишкової вологи на 1 л води в басейні потрібно близько 1 кВт тепла.

* На осушення припадає лише 30% із загальних витрат енергії, необхідних для підтримки комфортної атмосфери басейну і його робочого стану.

Пару слів про проектування

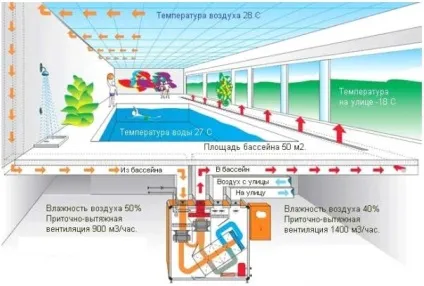

Проектування вентиляційної системи для басейну - складне завдання, яке не терпить самодіяльності або непрофесіоналізму. Тут необхідно враховувати безліч різноманітних факторів і володіти спеціальними знаннями, які дозволяють підібрати оптимальний варіант вентиляційної системи з урахуванням всіх особливостей приміщення. Це добре видно на прикладі нижче:

Найменший прорахунок при проектуванні і виборі обладнання може зробити всю систему не тільки неефективною, але навіть працює на шкоду, адже на швидкість випаровування води може істотно вплинути навіть підвищення to повітря всього на 1 ° С.
