Великопанельні конструкції - це

збірні конструкції будівель і споруд з великорозмірних, що вмонтовуються на будівельному майданчику, площинних елементів (панелей) заводського виготовлення. К. к. - один з найбільш прогресивних, індустріальних типів будівельних конструкцій. У сучасному будівництві вони застосовуються для зведення житлових будинків, громадських та промислових будівель, доріг, аеродромів, гребель, каналів і ін. Споруд. Найбільшого поширення К. к. Отримали в масовому житлово-цивільному будівництві, де спорудження будівель з великих панелей, виготовлених на домобудівних комбінатах (Див. Домобудівний комбінат) і заводах, дозволяє в 1,5-2 рази скоротити терміни будівництва (у порівнянні зі зведенням будинків з цегли або ін. традиційних матеріалів) і знизити витрати праці на будівельному майданчику на 30-40%. При цьому кошторисна вартість одного м 2 житлової площі на 12-15% нижче, ніж в цегляних будинках.

З 1953 великопанельне житлове будівництво в СРСР здійснюється високомеханізованими домобудівними заводами і комбінатами за типовими проектами з урахуванням різноманітних природно-кліматичних і технічних умов районів країни. У 1960 великопанельне будівництво в загальному обсязі житлового будівництва в СРСР становило 1,5-2%. в 1972 близько 40%, До 1975 досягне 50%. Значного поширення великопанельне будівництво отримало також в країнах соціалістичної співдружності (Чехословаччина, НДР, Болгарія, Угорщина) і в багатьох капіталістичних країнах (Данія, Франція, Швеція, Великобританія та ін.).

З К. к. Можуть бути змонтовані всі основні частини будівлі: зовнішні і внутрішні стіни, перекриття, покриття, сходи та ін. К. к. Застосовуються в 2 основних конструктивних схемах будівель: в каркасно-панельних (див. Каркасно-панельні конструкції) і панельних (безкаркасних) будівлях. У каркасно-панельних будинках всі основні навантаження сприймаються Каркас му будівлі, а панелі служать зазвичай заповненням каркаса і огороджувальними елементами. Безкаркасні будівлі конструюються з панелей, що виконують одночасно несучі та огороджувальні функції.

К. к. Зовнішніх стін складаються з панелей, розмір яких по висоті дорівнює одному або двох поверхах, а по ширині - одній або двох кімнатах. Панелі можуть бути глухими (без прорізів), з віконними або дверними отворами. По конструкції розрізняють стінові панелі одношарові (суцільні) і багатошарові (шаруваті). Одношарові панелі виготовляються з матеріалів, що володіють теплоізоляційними властивостями і одночасно здатних виконувати функції, що несуть, наприклад з легкого бетону, пористих бетонів, керамічних пустотілих каменів і т. П. Шаруваті стінні панелі робляться двошаровим або тришаровими; товщина їх залежить від кліматичних умов району будівництва і фізико-технічних властивостей матеріалів, що застосовуються для утеплювального шару і для зовнішніх (несучих) шарів. Зовнішні шари панелей виконуються зазвичай з важкого, легкого або щільного силікатного бетону, з цегляної кладки, листових матеріалів (азбестоцементу, сталі, алюмінію і ін.). Для утеплювального шару можуть бути використані пінополістирол, мінераловатні жорсткі і напівжорсткі плити, пористі бетони і т. П. Панелі стін випускаються заводами повністю обробленими з підготовленими під фарбування поверхнями, з вікнами і дверима, в панелі вмонтовані трубопроводи опалювальної і ін. Систем, електропроводка і т. д. Поверхня панелей зовнішніх стін покривається декоративним розчином або облицьовується керамічною або ін. оздоблювальними плитками. Після монтажу стики між панелями заповнюються цементним розчином, легким або звичайним бетоном, а потім герметизуються із застосуванням пружних прокладок і спеціальних мастик.

К. к. Внутрішніх стін можуть бути не несуть і несуть. У першому випадку вони виконуються гіпсошлакобетоннимі або з ін. Матеріалів, що забезпечують огороджувальні функції конструкції. У другому випадку панелі стін, що поєднують захищають і несуть, виготовляються з важкого або легкого бетону, силікатної або пористого бетону, віброцегляних або керамічної кладки і т. Д. Розміри панелей визначаються розмірами кімнат (в житлових будинках), висота їх призначається рівною висоті поверху , а ширина - глибині або ширині кімнати, товщина міжкімнатних стін-перегородок зазвичай 10-14 см, міжквартирних 14-18 см.

К. к. Міжповерхових перекриттів, як правило, виконуються із залізобетону. Площа панелей перекриття в житлових будинках зазвичай дорівнює площі однієї кімнати і досягає 30 м 2; панелі-настили мають площу 5-8 м 2. К. к. Перекриттів житлових, громадських і адміністративних будівель влаштовуються як суцільними, так і шаруватими; в останніх передбачаються звукоізоляційні прокладки для зниження повітряного і ударного шумів. У житлових будинках нерідко застосовують так звані комплексні панелі перекриттів, що складаються з несучої залізобетонної панелі, суміщеної з панеллю підлоги або стелі і зі звукоізоляційній, теплоізоляційної і ін. Прошарками.

К. к. Покриттів застосовуються в житлових і громадських будівлях головним чином у вигляді суміщених безгорищних дахів (див. Покриття будівлі), в промислових будівлях панелі покриттів робляться прольотом до 12 м.

Маса К. к. Залежить від прийнятого способу розчленовування будівлі на збірні елементи і складає зазвичай від 1,5 до 7,5 т.

К. к. (Стінові панелі, панелі перекриття та покриття) при монтажі будівлі встановлюють на розчинних горизонтальних швах; внутрішні вертикальні шви заповнюються цементним розчином або бетоном. У місцях сполучень панелі мають Заставні деталі, до яких приварюються сталеві з'єднання (накладки), чим досягається зв'язок всіх панелей і загальна стійкість будівлі. Просторова жорсткість будівлі забезпечується за рахунок роботи конструкцій сходових клітин, торцевих і міжсекційних поперечних стін. К. к. Застосовуються в будівництві багатоповерхових будівель (рис. 1, 2).

Літ .: Ковалів Г. Ф. Морозов Н. В. Антіпов Т. П. Конструкції багатоповерхових каркасно-панельних і панельних житлових будинків, М. 1956; Морозов Н. В. Конструкції стін великопанельних житлових будівель, М. 1964; Дроздов П. Ф. Себекін І. М. Проектування великопанельних будинків, М. 1 967.

Мал. 1. Великопанельні конструкції багатоповерхового житлового будинку: 1 - фундаментна плита; 2 - зовнішня стінна панель; 3 - внутрішня стінова панель; 4 - панель міжповерхового перекриття; 5 - вимощення; 6 - зовнішня панель в процесі монтажу.

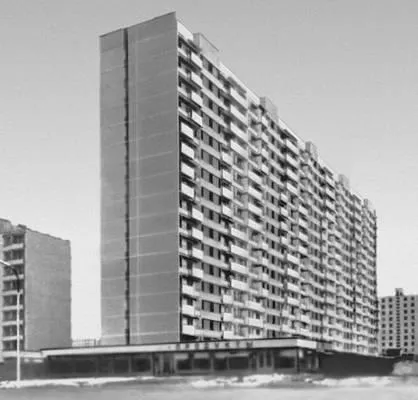

Мал. 2. великопанельних багатоповерховий будинок.
