Для майже всіх будівельників, з якими мені доводилося стикатися, будівництво чотирисхилих вальмових дахів труднощів не становить, так як їм доводиться користуватися цією системою досить часто, наприклад такі конструкції часто використовуються при будівництві даху стоїть окремо лазні.

Головне зрозуміти що в вальмовой кроквяної системи та зведенні її конструкцій головне правильний розрахунок і точна розмітка.

Тобто як завжди вся справа впирається в один і той же принцип який у хорошого будівельника головний: Сім разів відміряй, а тільки лише один відріж.

Види і типи конструкцій дахів

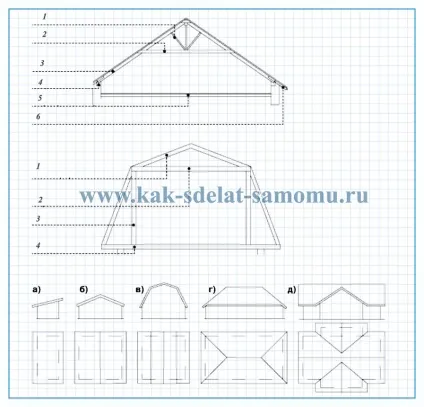

Для початку розберемося з формами дахів, їх пристроєм і найбільш часто зустрічаються конструкціями, щоб Вам було був більш зрозумілий розмова про дах вальмовой. Власне Ви і самі з цим швидко розберетеся якщо поглянете на цей креслення-схему з позначеннями (можна збільшити).

які бувають даху - конструкції, форми і пристрій

На фото цифрами:

СХЕМА двосхилим дахом

1. підкоси
2. затягування
3. Похила кроквяна нога
4. мауерлат
5. Перекриття верхнього поверху
6. кобилка

СХЕМА ламаного даху

1. Крокви верхнього пояса ферми
2. Затягування верхнього пояса
3. стійка
4. Балка нижнього пояса

Типи скатних покрівель:

а - односхилий; б - двосхилий; в - ламана (мансардний); г - вальмовая; д - Багатощипцовий

Відповідно до запропонованої методики всі виміри слід робити по нижньому ребру крокв. Я не буду детально зупинятися на тому, як прийшов до цього висновку. Просто після того як я став вимірювати саме так, а не по якійсь теоретичної середньої лінії, все встало на свої місця. Роблячи розмітку по нижньому ребру крокв, я заміряю саме до тієї самої точки, від якої і потрібно робити рез. Кількість робочих етапів при цьому скорочується, а значить, і зменшується ймовірність того, що будуть допущені грубі помилки.

Інше достоїнство пропонованої методики в тому, що вам не доведеться думати, на скільки слід опускати кутові крокви, оскільки для всієї несучої конструкції передбачається використовувати пиломатеріал одного і того ж перетину.

Наприклад, для розглянутої в цій статті даху і кутові (короткі), і проміжні крокви я вирізав з дошки перетином 50 × 150 мм. Завдяки цьому верхні ребра коротких крокв виявилися трохи вище кутового крокви, і, як наслідок, - між останнім і настилом даху утворився зазор, що дозволяє повітрю проникати вгору до вентиляційного отвору в конику даху.

Розрахунки здійснювати нескладно, так як розташування кожної крокви можна зобразити за допомогою прямокутних трикутників, а значить, і розрахувати за допомогою теореми Піфагора.

У даній статті вся технологія показана на прикладі невеликої прямокутної споруди. Оскільки її дах невелика за своїми розмірами і весь каркас зводиться з пиломатеріалу перетином 50 × 150 мм, поправок на більш потужні коньковий брус і кутові крокви робити не доводиться.

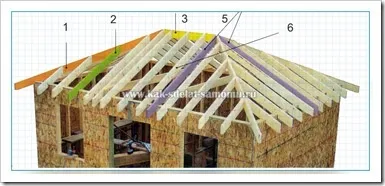

Фото 1.Конструкція вальмовой четирехскатной даху

Кутове крокв завжди має більш пологий ухил, ніж проміжні крокви. Для даної даху з ухилом 6:12 ухил кутового крокви становить 6:17. Всі крокви, змонтовані на даній споруді (включаючи кутові), вирізані з дощок перетином 50х 150 мм.

Короткі крокви стикуються ні з гребеневим бруском, а з кутовим кроквою, і мають такий же ухил, що і проміжні крокви.

Коньковий брус для даної споруди вирізаний з того ж пиломатеріалу, що і крокви.

Центральні проміжні крокви. На кінцях конькового бруса стикуються три проміжних крокви, які називають центральними проміжними кроквами.

Проміжні крокви. Ці крокви спираються на верхню обв'язку і коньковий брус.

Мірна рейка і таблиця коефіцієнтів.

Насамперед я знайомлюся з конструкцією і прикидаю, як елементи будуть з'єднані один з одним. Потім виготовляю мірну рейку з смужки фанери шириною 50 мм. Кладу її на верхню обв'язку торцевої стіни і розмічаю закладення (горизонтальну проекцію) проміжного крокви, товщину стіни (для підрізу опорної частини) і звис даху (рис. 1).

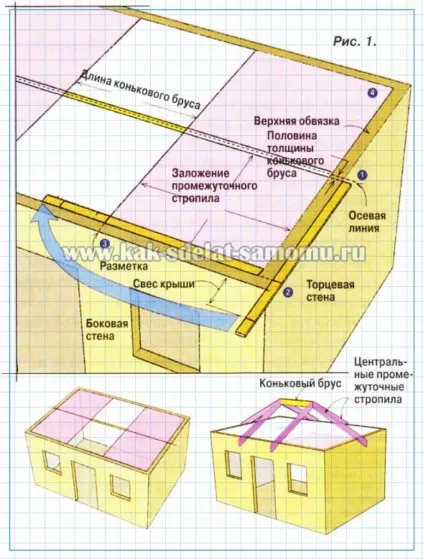

Малюнок. 1. Розмітка центральних проміжних крокв.

На схемі видно, що центральні проміжні крокви і стіни формують квадрати (зафарбовані в рожевий колір) в кутах споруди.

Кутове ж крокви ділить кожен квадрат по діагоналі, утворюючи два прямокутних трикутника.

Проміжні крокви.

Ці крокви спираються на верхню обв'язку і коньковий брус.

Використовувати мірну рейку дуже зручно, так як всі необхідні виміри можна робити відразу на ній, не втрачаючи часу на біганину взад і вперед.

Іншим підмогою в роботі мені служить таблиця коефіцієнтів, в якій представлені співвідношення між довжиною і закладенням крокв для різних ухилів ската даху (рис. 2). В одному з її стовпців представлені коефіцієнти для проміжних, а в іншому - для кутових крокв. Щоб отримати довжину крокви, досить помножити закладення на коефіцієнт. Цю таблицю я завжди тримаю в своєму записнику.

Таблиця коефіцієнтів для розрахунку

Якщо ж доводиться зводити каркас даху, дані по якій в таблиці відсутні (для нестандартних ухилів скатів), то в цьому випадку можна звернутися до теоремі Піфагора.

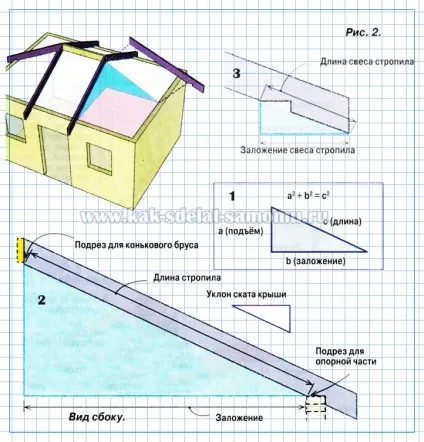

Малюнок. 2. Визначення довжини проміжного крокви.

Існує чимало способів для того, щоб знайти довжину крокви. Однак у всіх випадках потрібно взяти закладення (горизонтальну проекцію) крокви і перетворити його в довжину. Роблять це за допомогою теореми Піфагора. Можна також використовувати таблицю коефіцієнтів. В цьому випадку слід знати закладення і ухил ската даху.

1. За допомогою мірної рейки заміряйте закладення проміжного крокви. Знайдіть у таблиці той коефіцієнт, який відповідає ухилу ската даху. Для отримання довжини крокви помножте закладення на цей коефіцієнт.

Якщо ухил ската даху знаходиться між тими значеннями, що є в таблиці (наприклад, 6,5: 12), то краще скористатися теоремою Піфагора. Зніміть з мірної рейки значення закладення. Помножте це число на ухил ската даху, виражений у вигляді десяткового дробу (наприклад, 6,5: 12 = 0,54), і отримаєте підйом. Для визначення довжини крокви скористайтеся теоремою Піфагора: a 2 + b 2 = c 2. де а - підйом (вертикальна проекція); b - закладення (горизонтальна проекція); c-довжина.

2. Заміряйте довжину крокви по нижньому ребру. Відповідно до цією методикою довжина крокви - це відстань від підрізу для конькового бруса до підрізу для опорної частини.

3. Для отримання довжини схилу крокви помножте його закладення

Погляньте на вигляд даху в плані.

При розмітці кутових крокв тривимірне зображення є не настільки ясним, як двомірний креслення. Якщо ж ви поглянете на вигляд даху в плані, то зможете побачити, що закладення кутового крокви є гіпотенузу рівнобедреного прямокутного трикутника (рис. 3).

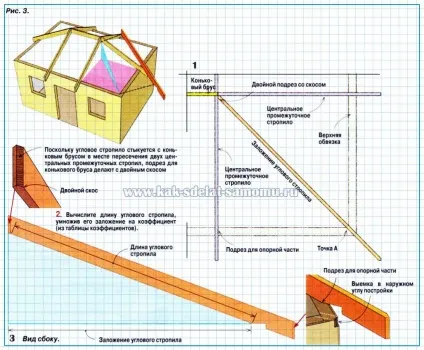

Мал. 3. Визначення довжини кутового крокви.

Кутове крокв відрізняється від проміжного тим, що у нього більш пологий ухил, підріз з подвійним скосом для конькового бруса, довший закладення і, як правило, більш довгий підріз для опорної частини. Визначити довжину кутового крокви можна помноживши його закладення на коефіцієнт (з таблиці коефіцієнтів вгорі), або розрахувати за допомогою теореми Піфагора.

1.Определите положення кутового крокви на верхньої обв'язки. У точці А лінія розмітки кутового крокви перетинає внутрішній контур верхньої обв'язки. Заміряйте відстань до найближчого центрального проміжного крокви. Закладення кутового крокви розрахуйте за допомогою теореми Піфагора.

2.Вичісліте довжину кутового крокви, помноживши його закладення на коефіцієнт (з таблиці коефіцієнтів).

3.Рассчітать звис кутового крокви можна в два прийоми. Спочатку вирішують прямокутний трикутник, гіпотенуза і катет якого - горизонтальні проекції схилу кутового і проміжного крокв відповідно. Потім, використовуючи таблицю коефіцієнтів (або теорему Піфагора), розраховують довжину звису кутового крокви.

Розмітку кутового крокви на верхньої обв'язки можна зробити так.

Визначте початкову точку (А) там, де лінія розмітки стикується з внутрішнім краєм верхньої обв'язки, а потім заміряйте відстань від цієї точки до лінії розмітки найближчого центрального проміжного крокви. Цей вимір дозволяє розрахувати закладення, а потім і довжину кутового крокви.

Після того як ви отримаєте довжину кутового крокви, поверніться подумки до тривимірного зображення.

Розрахована довжина крокви є відрізком лінії, проведеної вздовж нижнього ребра дошки від верхнього підрізу з подвійним скосом до нижнього підрізу для опорної частини. Таким чином, залишається промальовувати від отриманих точок рези, виконати їх, і крокви готове.

Щоб спростити розмітку і витримати рівні міжцентрові відстані, доцільно в точності перенести розмітку з бічних стін на торцеві.

Тут також слід використовувати мірну рейку.

Це дозволить зістикувати кожну пару коротких крокв в одній і тій же точці на кутовому крокві.

Якщо поглянути на схему несучої конструкції даху в плані, то неважко переконатися, що відстань від підрізу для опорної частини кутового крокви I (точка А) до лінії розмітки короткого крокви є закладенням короткого крокви.

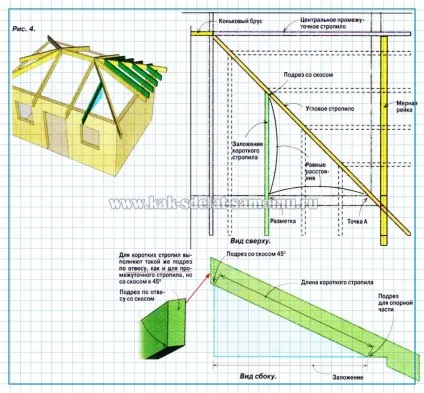

Мал. 4. Визначення довжини короткого крокви.

1. Розмітьте на верхньої обв'язки короткі крокви. Їх доцільно монтувати в створі зі стійками бічної стіни, а не робити нову розмітку. Визначте закладення короткого крокви шляхом заміру від точки А до лінії розмітки короткого крокви.
2. Щоб отримати довжину короткого крокви (від подвійного скоса до підрізу для опорної частини), помножте закладення короткого крокви на коефіцієнт для проміжного крокви. Звис короткого крокви підрізають так само, як і звиси проміжних крокв.

Після того як ви завершили розмітку, можна приступати до підрізання крокв. Для зручності роботи виготовте шаблон зі шматка фанери, у якого є прямий кут фабричного виготовлення. Наприклад, для ухилу ската 6:12 розмітьте 12 дюймів (300 мм) з одного боку (підйом) і 24 дюйма (600 мм) - з іншого (закладення). З'єднайте ці позначки і отримаєте трикутник. Після підрізання фанери прикріпіть до довгої сторони трикутника брусок перетином 25 × 50 мм. Завершивши виготовлення шаблону, запишіть на ньому червоним кольором коефіцієнт.

Малюнок. 5. Для розмітки та підрізання крокв використовуйте шаблон.

Для довідки-кілька порад по монтажу вальмовой кроквяної конструкції:

1. Щоб звести помилки до мінімуму, використовуйте не рулетку, а мірну рейку.
2. На верхньої обв'язки торцевої стіни розмітьте осьову лінію. Потім заміряйте половину товщини конькового бруса і розмітьте лінію розміщення першого з числа центральних проміжних крокв.
3. Зіставте кінець мірної рейки з лінією розміщення того центрального проміжного крокви, яке ви тільки що розмітили. На інший кінець мірної рейки перенесіть лінію внутрішнього контуру бокової стіни. Це і є закладення проміжного крокви. Потім перенесіть на рейку лінію зовнішнього контуру даної стіни і звис даху. Пізніше це знадобиться для розрахунку довжини схилу крокви.
4. Щоб визначити розміщення другого з числа центральних проміжних крокв, перемістіть мірну рейку на бічну стіну і перенесіть на неї закладення крокви від внутрішнього кута верхньої обв'язки.
5. Повторіть ці дії в інших кутках. Діючи таким чином, ви знайдете розташування кінців конькового бруса і всіх центральних проміжних крокв.

Якщо доведеться виконати складну роботу на даху з крутим ухилом, наприклад, виготовлення слухових вікон, можна використовувати систему з двох трапів і міцної дошки. Вона допоможе заощадити багато часу, зменшить ризик і підвищить ефективність роботи. Кожен трап являє собою драбинку з двох шнурів, вирізаних з дошки перетином 50 × 300 мм, і проступей з 20-мм фанери.

Відстань між тятивами - 40 см. Щоб не пошкодити покрівлю при перестановці трапів, верхній кінець шнурів округленими. На їх нижньому кінці вирізаний паз для «п'яти» з бруска 50 × 100 мм.
Трапи кладуть по обидва боки майбутнього слухового вікна і зачіпають їх за «п'яти», прибиті у схилу паралельно коника. Потім впоперек сходинок обох трапів кладуть дошки перетином 50 × 300 мм, які перекладають вгору або вниз по ухилу даху.
