Вакуумна каналізація заміського будинку
Як правило, при будівництві будинку в тіні, в прямому і переносному сенсі, залишається така «проза життя», як каналізаційні та водопровідні системи, технічне рішення яких для рядового домовласника - велике питання. Тим часом, водопостачання і, відповідно, каналізація - найважливіші комунікації в будинку, що визначають комфортність заміського проживання. Крім того, пристрій каналізаційної системи регламентується різними законами і нормативами.
Кахельну плитку і меблі для ванної кімнати, дизайн санфаянса і необхідну функціональну наповненість сантехнічного обладнання майбутній власник заміського будинку, як правило, вибирає сам. Дизайнер і підрядник можуть щось порадити і рекомендувати, по вирішальний голос залишається за замовником. Однак вміння орієнтуватися в сучасному різноманітті сантехнічних брендів (від мильниці і змішувача до парової кабіни) - це ще не все. Необхідні знання про методику роботи каналізаційної мережі.
Вакуумна каналізація
Парадоксально, здавалося б, але на сьогоднішній день найбільш поширена самопливний каналізація, є і самої архаїчної системою. При складних умовах будівництва такий тип каналізації виявляється вельми витратним, до того ж збільшуються і терміни будівництва. Іноді просто неможливо вирішити задачу видалення стічних вод з будинку в зовнішню каналізаційну мережу за допомогою самопливу, а плоский ландшафт без природних ухилів на ділянці ці труднощі тільки загострює.
Для системи вакуумної каналізації ухил трубопроводу не має значення, так само як і розташування сантехнічного обладнання не залежить від місця розташування стояка і магістрального трубопроводу. Вакуумна каналізація відрізняється від звичайної низкою специфічних особливостей, як принципом дії, так і набором устаткування, яке застосовує. Розміщення сантехнічних приладів вже не «прив'язане» до каналізаційних стояків. Технологія вакуумної каналізації забезпечує вертикальний підйом стоків до 5 м, що дозволяє розмістити санвузли навіть нижче рівня установки вакуумного модуля.
Використання трубопроводів меншого діаметру (згідно діючих норм води, зазвичай в діапазоні від 50 до 90 мм), дозволяє досягти значної економії простору, що разом з максимальною свободою розташування туалетів та санітарно-технічних приладів привносить додаткові можливості при реалізації проектів, особливо для проектів реконструкції . Лінії трубопроводу вакуумної каналізації можна встановлювати вертикально і прокладати під фальшполом і підвісною стелею.
Вакуум, який постійно перебуває в системі каналізації, виключає можливість протікання. Вакуумна станція завжди підтримує в трубах негативний тиск, на відміну від самопливних систем. У разі розгерметизації мережі (наприклад, механічне пошкодження трубопроводу) не відбувається витоку, на пошкодженій ділянці в систему підсмоктуватиметься повітря, про що видасть повідомлення система автоматики. Так як система постійно знаходиться під розрядження, в трубах не накопичуються стічні води (труби завжди порожні) і на їх стінках не утворюється осаду, чому так само сприяє велика швидкість руху стічних вод.
Постійний рух повітря у ванних кімнатах і туалетах при застосуванні вакуумної каналізації, також сприяє підтримці гігієни на високому рівні. Зниження водоспоживання при застосуванні вакуумної каналізації сягає 80%, в порівнянні зі звичайними, гравітаційними системами каналізації. Пояснення такого істотного «виграшу» просте - замість води в якості «транспортного засобу» використовується повітря. При натисканні кнопки для змиву відкривається клапан, і вакуумна станція закачує в систему стічну воду з унітазу разом з повітрям. Вакуумний туалет вимагає тільки один літр води для змиву в порівнянні з 8-9 літрами в стандартному унітазі.
Центральна вакуумна станція складається з вакуумних насосів, збірки, перекачувальних насосів і панелі управління і, як правило, розташовується в підвалі будинку або на першому поверсі. Всі стічні води надходять через вакуумну станцію в бак, а звідти, в свою чергу, під напором відправляються в колектор. Примітно, що при таких очевидних перевагах вартість системи вакуумної каналізації незначно перевершує вартість традиційної гравітаційної каналізації, що робить її застосування економічно доцільним.
Плюси вакуумної каналізації проявляються ще на етапі будівництва: для прокладки трубопроводів невеликого діаметра необхідні неширокі траншеї, що зменшує обсяг земляних робіт. Час будівництва скорочується, оскільки трубопроводи прокладаються на нормативної глибині і повторюють контур рельєфу. Герметичність зовнішньої системи вакуумної каналізації дозволяє розташовувати в цій же траншеї і трубопроводи подачі питної води. Всі лінії трубопроводів системи вакуумної каналізації з'єднуються з вакуумним накопичувальним резервуаром, встановленим в центральній вакуумної станції, де за допомогою вакуумних насосів створюється необхідний негативний тиск (приблизно - 0,6 бар).
Перепад тиску забезпечує рух стічних вод по лініях трубопроводу вакуумної каналізації на центральну вакуумну станцію, звідки, в свою чергу, стічні води перенаправляються на очисні споруди. Як правило, вакуумна станція складається з одного або двох вакуумних резервуарів, декількох вакуумних насосів, двох напірних насосів для відкачування стічних вод і панелі управління. Потужність і розміри вакуумної станції визначаються проектом.

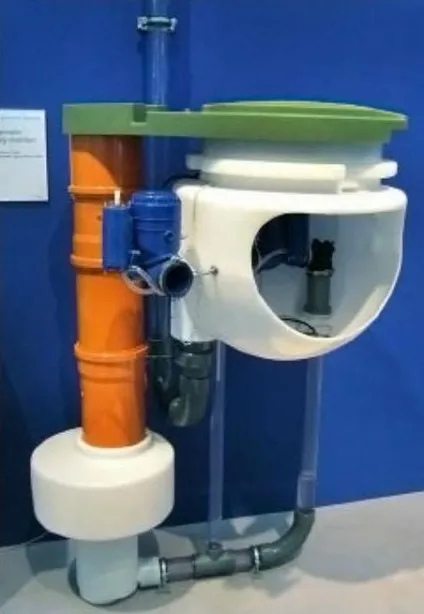

Робота вакуумних насосів і каналізаційних насосів для перекачування стічних вод управляється за допомогою контролерів і спеціально розробленого програмного забезпечення. Система трубопроводів з'єднує вакуумну станцію зі збірними камерами, які зазвичай встановлюються в безпосередній близькості від житлових будинків. Збірні камери, оснащені блоками вакуумних клапанів, є перехідною ланкою від трубопроводу самопливний каналізації з дому до вакуумної системи.
У всіх конструкціях блок вакуумного клапана системи каналізації відділений від накопичувальної ємності збірної камери, що забезпечує блоку вакуумного клапана чистоту, відсутність вологи і конденсату, доступність для профілактичного обслуговування. Стічна вода надходить самопливом з дому в накопичувальну ємність збірної камери. Як тільки в накопичувальної ємності збірної камери збереться певна кількість стічних вод (порція), вакуумний клапан автоматично відкривається.
Джерелом енергії для роботи вакуумного клапана є перепад тиску повітря (перепад між атмосферним тиском і тиском вакууму). Не потрібне підключення збірних камер до електричної мережі. Приблизно через 5 секунд клапан закривається, і процес збору стоків з дому може бути продовжений. В електриці потребує тільки технічне приміщення вакуумної станції. Навіть якщо відбудуться перебої в подачі електроенергії, то збірна камера, якою оснащена система, забезпечить безперебійне функціонування мережі ще протягом 24 годин - вона візьме на себе функції накопичувальної ємності.
Вакуумна система каналізації може бути одна на всіх
Ще одна перевага вакуумної системи каналізації в тому, що кілька споживачів можуть бути пов'язані однією збірної камерою. Що дуже зручно (і найбільш ефективно) при використанні в котеджних селищах (кількість підключених користувачів залежить лише від обсягу збірної камери). Програмне забезпечення дозволяє тримати зв'язок з вакуумної станцією за допомогою модему і отримувати всі дані. Можливо дистанційне усунення несправностей за допомогою інтерактивного монітора. Для зручності експлуатації для кожної вакуумної мережі робиться географічний план, який виводиться на сенсорний монітор, де можна побачити положення збірних камер (кожна з них має унікальний код для вказівки місця розташування), динаміку (підрахунок циклу досягається методом збору даних, відображаючи відкриття і закриття всіх збірних камер протягом дня) і отримати сигнал про несправності в системі.
Вакуумна каналізація, мабуть, найперспективніший на сьогодні метод вирішення проблеми збору та очистки стічних вод. Вона має незаперечні переваги не тільки технічного, але і економічного характеру.
Якщо в місцевості, де ви побудували заміський будинок, немає можливості підключитися до центральних каналізаційних мереж, то доводиться вибирати найбільш ефективну в вашому випадку автономну систему каналізації. Як правило, власники зупиняють свій вибір на септику - звичайної накопичувальної ємності, яку періодично, у міру наповнення, доведеться відкачувати. За умови, що будинок розташований на горбистому або плоскому рельєфі з високим рівнем залягання грунтових вод, складно організувати природне водовідведення, засноване на дії сил гравітації, тому доведеться скористатися штучним.
Існують різні методики по організації збору та утилізації стічних вод. Наприклад, одна з перспективних на сьогодні - система вакуумної каналізації. Вона складається з вакуумних трубопроводів, ежекторной або вакуумної насосної станції, а також вакуумних резервуарів збору та очистки стічних вод.
Принцип дії система вакуумної каналізації: стічні води самопливом збираються в збірну камеру, де відбувається їх накопичення. Коли рівень стічних вод у збірній камері досягає певного обсягу, відкривається клапан, через нього в систему надходить повітря, який витісняє стічну воду в вакуумну мережу.
Найбільш ефективна зовнішня вакуумна каналізація для групи будинків і котеджних селищ. Дана система є екологічно чистою і дуже ефективною. У порівнянні з традиційною глибокої траншейної каналізацією, будівництво та монтаж вакуумної - значно простіше і дешевше.
У зв'язку з тим, що вакуумна система герметична, вона краще з точки зору екологічності. Відсутні протікання господарсько-побутових стоків, які можуть завдати шкоди навколишньому середовищу.
Застосування вакуумної каналізації найбільш ефективно і економічно обгрунтовано для:
- районів з високим рівнем грунтових вод;
- прибережних і намивних районів;
- районів з високими екологічними вимогами;
- районів зі складним рельєфом і кам'янистим ґрунтом;
- об'єктів з каналізацією, витягнутих в одну лінію;
- селищ з кількістю будинків більше 100.
Переваги зовнішньої вакуумної каналізації:
- повністю герметична;
- немає оглядових колодязів, які встановлюються через кожні 35 м для труб діаметром 150 мм;
- не накопичується жир;
- менші діаметри труб;
- не потрібні ухили. Вакуумні труби укладаються пилкоподібним способом. Що забезпечує можливість прокладати каналізацію по рельєфу місцевості на глибині трохи більше глибини промерзання;
- вузькі і неглибокі траншеї дозволяють значно зменшити обсяги земляних робіт і вартість будівельно-монтажних робіт;
- все обладнання виконано з антикорозійних і хімічно стійких матеріалів;
- легкість монтажу і демонтажу обладнання;
- збірні камери дозволяють накопичувати господарсько-побутові стоки при 24- годинному відсутності електроенергії;
- повний контроль і моніторинг роботи вакуумної каналізації;
- вакуумна каналізація встановлена в багатьох системах по всьому світу і працює понад 35 років.
