В’язка арматури під стрічковий фундамент як правильно в’язати

На фото опалубка стрічкового фундаменту

При будівництві або закладці будинку, настає момент, коли потрібно в'язка каркасів з арматури, якщо ви, звичайно, не будуєте блочний будинок. Можна замовити вже готові вироби з арматури на будь-якому підприємстві, але фундамент обійдеться на 5-10% дорожче.

Не всі забудовники можуть собі це дозволити. Потрібно знати яку арматуру використовувати, і як правильно пов'язати каркас для посилення свого фундаменту. І тут виникає купа питань.

Як правильно зробити посилення кутів, де потрібно прокласти додаткове посилення, а де ні? Питання найкраще вирішити заздалегідь, тому, що від якості арматури і способу її монтування, залежить довговічність всієї конструкції. Розглянемо детально, де і що в'язати при облаштуванні дрібно заглибленого стрічкового фундаменту.

Сварка або в'язка

Правильне армування стрічкового фундаменту

На початковому етапі закладки підсилюючих елементів, в даному випадку арматури, можна скористатися зварювальним апаратом. При зведенні попереднього каркаса, скелета армо пояса.

Це істотно прискорить монтажні роботи. Сварка проводиться за допомогою зварювального обладнання на малих токах, до 150 ампер, методом прихватки.

Поле установки напрямних, так званих тролів, проводять повну в'язку стиків арматури за допомогою в'язального дроту. Ручним або механічним способом.

Важливо: Весь монтаж проводити за допомогою електрозварювання не рекомендується. У зв'язку з крихкістю стиків, а також передчасної корозії арматури, зварювального шва.

Економії від зварювання мало, а досвід показує, зварювальні роботи при виготовленні конструкцій з арматури, для будь-яких, не тільки стрічкових фундаментів, невиправдане. Можна сказати ризиковано. Не можна ризикувати несучими параметрами фундаменту, прискорюючи терміни здачі об'єкта або полегшуючи собі роботу.

застосування електроінструмента

Саморобний гак для в'язки арматури за допомогою шуруповерта

Швидкість робіт при в'язанні арматури для стрічкового фундаменту можна збільшити за допомогою спеціальних в'язальних машинок. В'язати ними досить зручно. Знадобиться дріт 1,0-0,8 мм. наприклад і пістолет для в'язки арматури DZ-04-A01 акумуляторного типу.

Зв'язати один стик арматури таким приладом можна за 2 секунди, зарядки вистачає на 440-450 стиків, заряджається акумулятор не більше 30 хвилин.

Правила зв'язування арматури в монолітних плитах

Швидко і практично за умови великих обсягів в'язки, хоча можна таке обладнання застосувати у себе, взявши його в оренду. В'язка арматури такою машинкою дозволяє використовувати прут товщиною до 19 мм, що цілком дозволить самостійно зробити будь-який стрічковий фундамент. Швидкість і якість тут крокують поруч.

Стандарт не правило

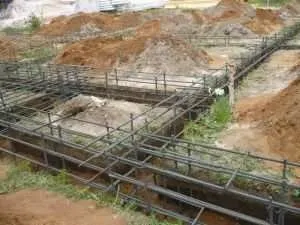

Фото просторового каркаса

При облаштуванні фундаменту стрічкового типу, з арматури в'яжуть просторовий каркас. Під закладку фундаменту для невеликого одноповерхового будинку (перетин невеликого підстави 600 * 400 мм.) Стандартні параметри такі:

Арматура 12-14 мм, застосовується на горизонтальні несучі напрямні.
Прути тонше за діаметром 8-12 мм. в'язати слід перпендикулярними поперечиною, так як вона не несе великих динамічних навантажень.
Крок і відстань між поперечинами має відповідати навантажень, але не менше 200 мм. на 200, і не більше 500 на 500. Звичайно це відстань витримують зі значенням 300 * 400 * 400 мм. між осями. Де 300 показник довжини.
В'язка кутів досить важливий вузол, крім просторового каркаса можна прокласти кілька тяг так, щоб вони утворили на розі трикутник правильної форми. Кінці роблять не коротше 150 мм. підігнувши, в'яжуть паралельно поздовжнім Прут, їх слід в'язати дротом в двох місцях. Закладають їх в стрічковий фундамент за основними кутах на верхній і нижній ярус каркаса.

У деяких випадках пускають по периметру всього фундаменту додаткові стрижні арматури діаметром 14-16 мм. Але це роблять тільки тоді, коли передбачаються трохи більші навантаження по площі всього стрічкового фундаменту. Правильно їх прокласти по центру каркаса, якщо каркас складається з чотирьох прутів лежать горизонтально, їх укладають на поперечні прути на нижній ярус самого каркаса. Їх також потрібно зв'язати в одне ціле з основним каркасом, доходячи при цьому до самих кутів.

Випуски за кордону конструкції тема окрема. При виготовленні каркаса треба розуміти, що короткі випуски (краю поперечних арматур), повинні відповідати простої формули, діаметр, помножений на 3, це і буде оптимальна довжина, на яку арматура повинна виступати з боків каркаса. Наприклад, прут 10 мм, випуски роблять 25-30 мм, від зовнішнього краю. При осередку 40 * 40 см. Їх нарізають з плюсовим допуском в 5,5-6 см.

Як швидко зібрати каркас з арматури для стрічкового варіанту

Розрахунок тут простий. При ширині канави в 400 мм. а глибині 600, нарізаємо поперечки довжиною 360 мм, з прута діаметром 10 мм. Крок обрешітки, буде 300 мм. режим вертикальні прути 650 мм. враховуючи, що при установці вони трохи поринуть в щебінь. Проміряти боку траншеї по довжині. Беремо арматуру 12 мм, для в'язки прогонів.

Порада: Коли почнете в'язати бічні конструкції (драбинки), враховуйте допуски для кутів, відстань для закладу готових бічних каркасів. По краях кілька поперечок не в'яжуться, що полегшить складання бічних конструкцій в траншеї.

Потім ставлять готові драбинки в канаву і починають в'язку від кутів, надавши жорсткість попередньою каркасу. Виставляють їх за розміром, пов'язавши кілька прутів по кутах. Має вийти щось на зразок огорожі з арматури з однаковим кроком вертикальних прутів.

Розрахунок арматури під монолітний фундамент будинку

В'яжемо перпендикулярні перемички і посилення кутів. Можна виготовити відразу кілька довгих прогонів, але тоді його монтаж проводять за допомогою вантажопідйомних механізмів, талі.

Спробуйте спочатку зобразити каркас на папері, бічні, верхні проекції і тоді правильно зібрати конструкцію для свого фундаменту не складе труднощів.

Важливо: Доцільним буде при закладці будь-якого фундаменту провести точні розрахунки, доручивши це фахівцям або інженерам. Зв'язати правильно каркас не проблема, ось термін служби стрічкового фундаменту залежить від інших окремих факторів. А саме: якість бетону, точність прорахунків всіх елементів посилення, підготовки, ущільнення несучої подушки і ущільнення самого бетону.
