УЗДГ маг (магістральних артерій голови) що це таке

Ультразвукові дослідження сьогодні, мабуть, найпоширеніші серед інструментальних діагностичних процедур. Дуже часто лікарями в напрямку пишеться загадкові слова «УЗДГ» і «МАГ». Давайте розберемося, що ж вони означають.

Колись, коли дерева були великими, а апарати ультразвукової діагностики ще більше, для вивчення судин використовувалася тільки доплерографія - режим, що дозволяє досліджувати кровотік. Таким чином, дослідження називалися ультразвукової допплерографией (або УЗДГ), наприклад, магістральних артерій (судин) голови.

З тих пір технології не стояли на місці і бурхливо розвивалися, в тому числі і в галузі медицини. Апарати УЗД в даний час працюють в декількох режимах, що дозволяють детально досліджувати різні органи.

Показання для застосування УЗДС МАГ

Ультразвукове дуплексне сканування магістральних судин (артерій) голови (УЗДС МАГ) в даний час призначають для вивчення кровопостачання головного мозку. Це простий, відносно недорогий, неінвазивний метод для оцінки кровотоку.

УЗДС МАГ застосовують при:

транзиторних ішемічних атаках,
гіпертонічної хвороби,
судинних мальформаціях,
неврологічний оборотний дефіцит,
перенесені інсульти,
церебральний атеросклероз.

Призначають УЗДС МАГ і при остеохондрозі хребта, зорові порушення, запаморочення і пульсуючому освіту в області шиї.

Методика проведення дослідження

Особливою підготовки не потрібно. Ліки слід приймати в звичайному режимі, перед оглядом бажано попередити лікаря, що саме ви приймаєте. Дослідження повинно проводитися в комфортній і спокійній для пацієнта і медичного персоналу обстановці.

Проведення дослідження УЗДГ МАГ

Поширений питання від пацієнтів - чому ви мені мажете гелем шию, коли призначено УЗД судин голови. Тому, що дослідження називається УЗД МАГІСТРАЛЬНИХ судин (артерій) голови, а проходять вони, природно, через шию. Судини саме голови, а точніше підстави головного мозку (Віллізіев коло), вивчають під час транскраниального дуплексного сканування (ТДС) - сканування особливих акустичних вікон в зоні скронь, над очима, великий потиличний отвір і т. Д.

Найчастіше УЗДС МАГ проводиться, коли пацієнт лежить на спині. Доктор використовує лінійний датчик, на який завдає акустичний гель для поліпшення звукопровідності і полегшення ковзання по шкірі пацієнта. Шляхом сканування в різних площинах оцінюють стан магістральних судин: загальних (внутрішніх і зовнішніх) сонних артерій, хребетні артерії, а також яремні і хребетні вени.

Що показують судини?

Спочатку В-режим розглядає розташування судин, присутність гемодинамічно значущих деформацій їх ходу, структура стінки судини, присутність АСБ (атеросклеротичні бляшки) або тромбів в просвіті. Визначають товщину КІМ, інакше комплекс інтиму-медіа. що відповідає внутрішній і середній оболонок артерій, описують ступінь диференціювання КІМ на шари або відсутність такої. При наявності бляшок вказують їх висоту, протяжність, луна-структуру, контур поверхні, показник звуження просвіту судини.

При виявленні тромбу описують місце прикріплення його заснування, розміри, луна-структуру, присутність ознак флотації, а саме рухливості вільної ділянки тромбу, що різко збільшує загрозу фрагментації - відриву тромбу, закупорки дистальних гілок судин і ішемії органів, кровозабезпечується ними.

Далі за допомогою режиму колірного доплера оцінюють характер і напрямок кровотоку в досліджуваних артеріях і венах. У нормі кров по сонним і хребетних артеріях рухається у напрямку від серця (грудної клітки) до головного мозку, по яремних і хребетним венах - в зворотному напрямку.

Спектральний доплер також дозволяє оцінити характер і напрям кровотоку (ламінарний, турбулентний; антероградний, ретроградний), а крім того, визначити ряд його точних характеристик: швидкості (максимальну, середню, мінімальну; усереднену за часом і т.д.), індекси периферичного опору (пульсатівний, резистивний), градієнти тиску і т.д. Так отримують об'єктивну інформацію про кровотоці в досліджуваному посудині.

виявлені зміни

Ряд захворювань впливає на судинну стінку, що дозволяє виявити при УЗД як специфічні, так і неспецифічні патології стінки судини.

Серед цих захворювань відносяться до УЗД ознаки мають аневризми, тромбози судин, артеріовенозна мальформація і стенозирующий атеросклероз.

Аневризма внутрішньої сонної артерії

Не мають характерних ознак УЗД процеси нестенозірующего атеросклерозу, а також ангиопатии і процеси васкулитов.

атеросклероз

Нестенозірующій атеросклероз призводить до порушень в КІМ (комплекс інтиму-медіа) великих артерій, рівномірний зміна ехогенності, судинні стінки патологічно рівномірно (нерівномірно) потовщені. При цьому збільшення загального звуження просвіту в посудині через перелічених порушень не перевищує 20%. Товщина судинної стінки не відноситься до патології до 0,7 мм в сонних артеріях, до 1,2 мм в зоні брахіоцефальних стовбура і гирла правої підключичної артерії.

Стенозуючий атеросклероз викликає атеросклеротичні бляшки, що ведуть до збільшення звуження просвіту судини приблизно на 20%. Кожну атеросклеротичної бляшки оцінюють як потенційне джерело розвитку емболії. Для цього вивчають особливості будови бляшок: протяжність, луна-щільність, наявність крововиливів і кальцинатів в структурі, виразок поверхні і так далі.

Картина УЗД не є специфічною під час васкулитов, так як залежить від розвитку патології: дифузних відхилень стінки, пошкодження дифференцировок на шари, ехогенність неоднорідна і т.д.

темпоральний артеріїт

Однорідне дифузне ущільнення стінки проявляється під час темпорального артеріїту в зоні поверхневої скроневої артерії, при цьому в гілках часто також проявляється низька ехогенність. Це веде до пошкодження диференціювання стінки на шари; можлива наявність дрібних кальцинатів.

Цукровий діабет

При цукровому діабеті характерною рисою є мікрокальціноз стінок дрібних артерій (так званий кальцифікуючий склероз Мінкенберга).

гіпоплазія

Гіпоплазія - найчастіша патологія хребетної артерії. Редукування діаметра артерії менш, ніж 2 мм з характерними відхиленнями кривої потоку. Ультразвукові ознаки виявляються гемодинамічним значенням і рівнем вираженості гіпоплазії. При цьому пацієнтів можуть турбувати головні болі, запаморочення, посилюється під час поворотів голови.

артеріовенозна мальформация

Артеріовенозна мальформация відноситься до різному діаметральної патологічної судинної мережі (як правило, артеріовенозна фістула). Скидання крові в вени здійснюється безпосередньо з дрібних артерій, минаючи капілярну русло. В результаті цього існує загроза гипертрофирования відвідних вен з прояви гиалиноза і кальцификацией. Крововиливи - також результат стоншення судинної стінки. Внаслідок цього розвивається артеріовенозне шунтування, що тягне за собою «внутримозговое обкрадання» і пошкодження загальномозковою гемодинаміки.

Різні відхилення часто спостерігаються у хребетно-артеріального входження в канал, де знаходяться поперечні відростки шийних хребців. Нерідко хребетна артерія заходить в канал на рівні С4 (четвертий шийний хребець) - високе входження. Найчастіше гемодинаміка не змінюється від цього відхилення. При УЗДГ бувають випадки, коли хребетні артерії повністю проходять поза цим каналу.

трохи теорії

Самий часто використовуваний - В-режим. Він дозволяє формувати зображення на моніторі апарату, найчастіше це картинка в відтінках сірого. Ультразвук, проникаючи в тканини, відбивається по-різному від різних поверхонь, йде назад до датчика, і через ряд перетворень формується на екрані візуалізація досліджуваних органів.

Далі йде М-режим. Його завдання - інформування про рух структур, дозволяючи вивчити його в тимчасовій розгортці. Найчастіше він потрібен для досліджень серцевих захворювань.

Завдяки ефекту Доплера була заснована доплерографія (або УЗДГ). Цей метод бере за основу властивість ультразвукової хвилі. Відображення хвилі від рухомих об'єктів викликає зрушення - змінену частоту. Ця зміна частоти залежно від швидкості пересування досліджуваних структур. Наприклад, рух направлено до датчика - збільшення частоти, направлено від датчика - зменшення.

На даний момент розрізняють два види доплерографії (УЗДГ):

У першому випадку глибина сканування встановлюється наосліп, без «видимого» зображення судини на екрані, що призводить до збільшення кількості діагностичних помилок.

У доплерографії виділяють режим спектрального доплера, напрямок і швидкість кровотоку в якому має вигляд графічного відображення на екрані сканера. На графіку горизонтальна вісь відповідає значенню часу, а вертикальна показує швидкість. Над рівнем горизонтальній осі знаходяться сигнали у напрямку до датчика, а сигнали нижче осі - рух від датчика.

Колірної допплерівський режим в кольорі відображає напрямок руху потоку крові. Даний метод УЗДГ містить візуалізацію кров'яних потоків в серце (також застосовується для кров'яного потоку щодо великих судин). Кольорові позначення прийняті: для направлення до датчика червоний колір, для протилежної потоку - синій.

Дуплекс і триплекс

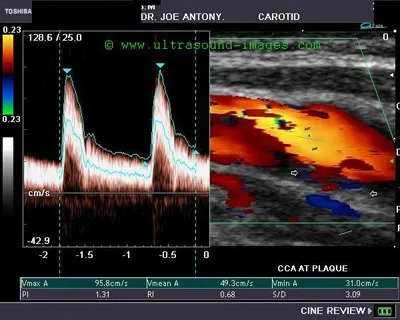

При УЗДГ ультразвуковий сканер проводить доплерографію в дуплексі або триплексі. Спочатку знаходимо посудину в В-режимі, потім для отримання інформації про кровотоці включаємо колірної допплерівський режим, потім в його просвіті встановлюємо область потрібної глибини сканування (режим контрольного обсягу вимірювання даних) і отримуємо спектр потоку. Дуплексне сканування є поєднанням будь-яких двох режимів сканування (В + спектральний або В + колірної доплер), триплексное - одночасне використання всіх трьох режимів (В-режим + спектральний + колірної).

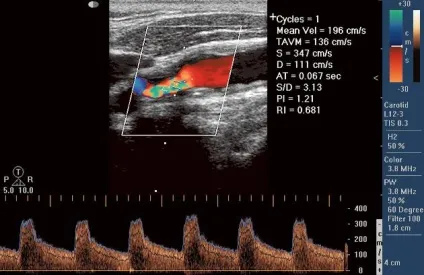

Картина доплерографії судин головного мозку при використанні триплексного режиму

Як ми бачимо, УЗД і УЗДГ магістральних артерій (судин) голови проводиться в першу чергу для виявлення аномалії в кровоносній системі, вимірювання її патогенетікі і гемодинаміки. Це допомагає при моніторингу ефективності лікування, ангіографії та залучення судинного хірурга при питанні оперативного лікування.
