Установка ВТФ на рено логан сандеро

Для установки ВТФ на Рено Логан або Сандеро потрібно придбати необхідні запчастини (в залежності від моделі та комплектації)

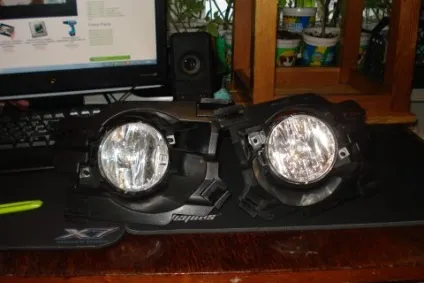

- комплект протитуманних фар (ВТФ)
- подрулевой перемикач (з положенням для передніх ВТФ) можна на розбиранні

- рамки (кронштейни) для ВТФ (комплект)
- джгут проводів

- накладки на бампер (для Renault Logan фаза 2).

Список запчастин для різних моделей (Logan, Sandero)

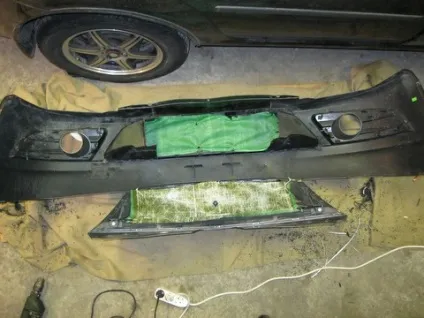

Порядок роботи установки ВТФ на Renault Logan зі зняттям бампера

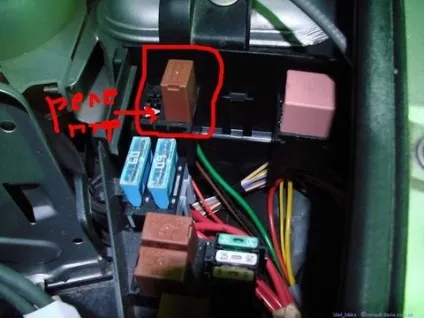

Перед установкою необхідно перевірити наявність реле ВТФ в блоці, який знаходиться в моторному відсіку і наявність запобіжника ВТФ (F31) в блоці запобіжників в салоні (див фото або посилання)

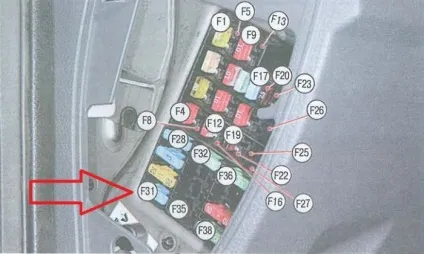

Запобіжник ВТФ F31 15 ампер

Джгут проводів 240705062R

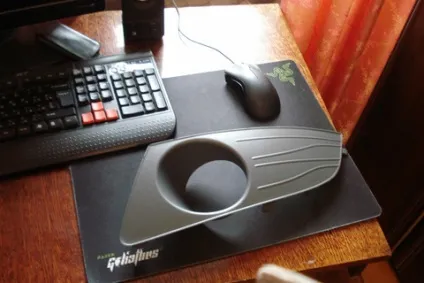

Накладки від другої фази

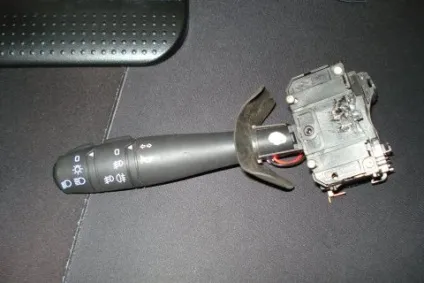

Встановлюємо подрулевой перемикач. Потрібна хрестоподібна викрутка і ключ Торкс-20

Порядок дій наступний:

- зрушуємо сидіння назад до упору, для зручного доступу до кожуха рульового колеса

- відкручуємо два болти (торкс)

- опускаємо Ричак регулювання керма по висоті і знімаємо верхню частину кожуха, потім нижню, вони на засувках

- відкручуємо 2 болта кріплення підрульового переключаться, від'єднуємо штекер (фіксація з боків)

- підключаємо новий подрулевой перемикач з ВТФ

- збираємо в зворотному порядку; спочатку встановлюємо нижній кожух, потім верхню частину

- перевіряємо працездатність (поки без ВТФ)

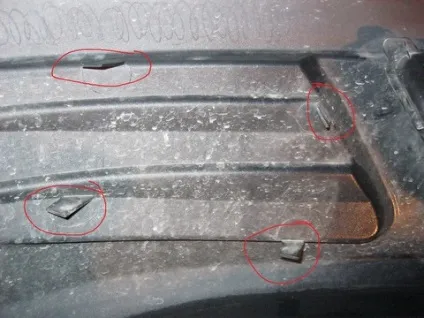

Накладки на бампер мають фіксатори, але для надійності використовуємо двосторонній скотч.

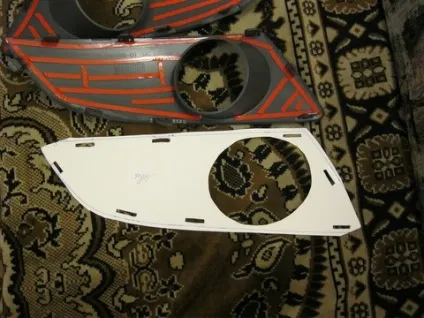

Перед установкою ПТФ на Logan Фаза 2, можна заготовити шаблон з картону, по якому будуть просвердлені отвори для засувок накладок і отвір під ВТФ. Або акуратно вирізати по розмітці на бампері.

Для Renault Logan Фаза 1 знадобиться просто вирізати заглушки в бампері, в нішах ВТФ.

При бажанні на даному етапі їх можна пофарбувати. Грунт для пластику, фарба, лак. Все продається в аерозольних балонах.

Далі знадобиться наступні інструменти:

Шаблій, маркер, шуруповерт, ніж, обезжириватель і пластикові стяжки

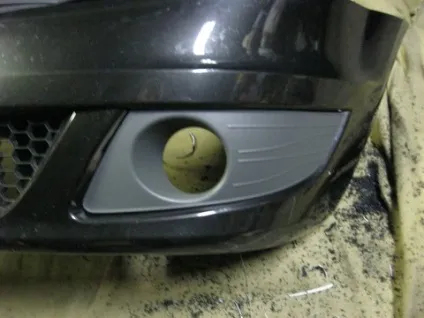

Знежирюємо і розмічаємо бампер (Фаза2) / вирізаємо заглушки (фаза1)

Далі шуруповертом по розмітці висвердлюємо отвори для ВТФ. Обробляємо і знежирюємо.

Вставляємо заглушки в бампер до замикання і затвердіння клею на скотчі.

Монтуємо противотуманки з рамкою, тепер в уже штатні кріплення

До пропила отворів

Штатні заглушки, які утримують рамку і ВТФ можна не використовувати, тим більше їх складно знайти в продажу.

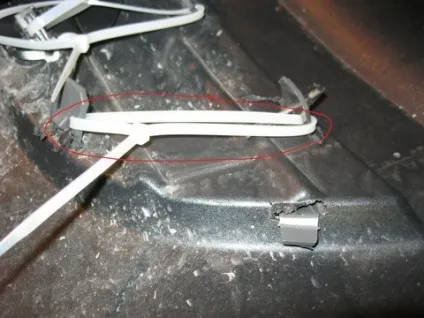

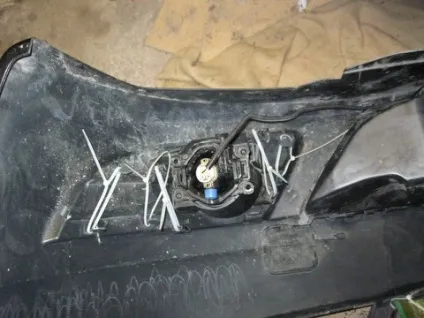

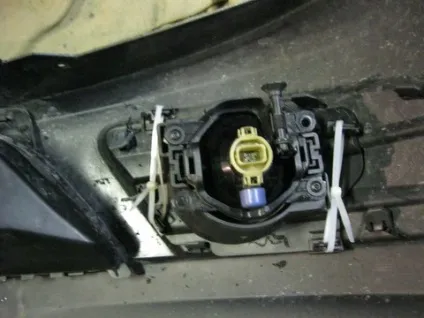

Замість цього використовуємо пластикові стяжки. Просвердлюємо в смужках отвори для стяжок і щільно кріпимо ВТФ

Додатково стягуємо саму накладку

Підключаємо проводку ВТФ

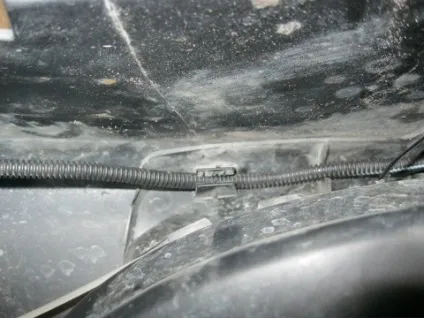

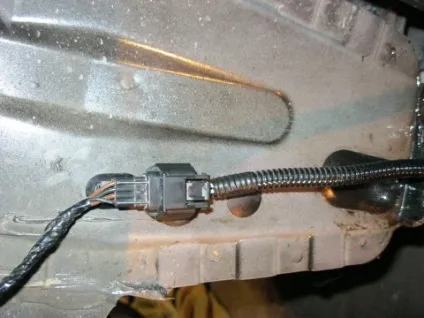

Підключаємо джгут проводів до роз'єму за бампером з боку водія. Прокладаємо джгут по бамперу.

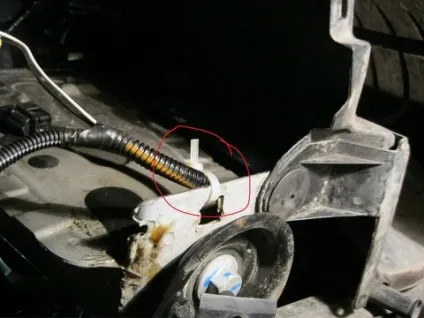

Місце кріплення джгута на Renault Logan другої фази см. На фото - під нижньою гратами. На першій фазі трохи інакше.

На простих комплектаціях цього роз'єму немає, його доведеться також докуповувати окремо.

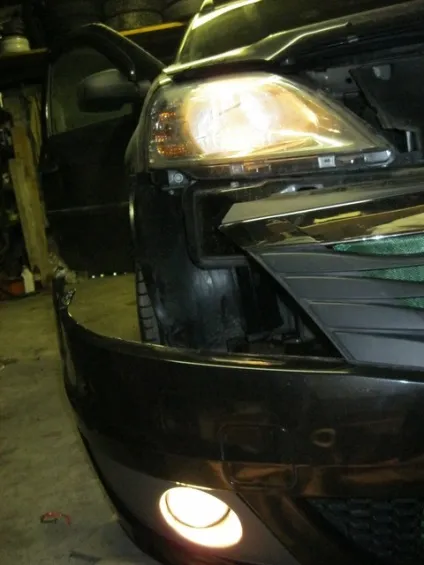

Перевіряємо роботу ВТФ

Встановлюємо бампер на місце.

При кріпленні перевіряємо положення джгута, при необхідності закріплюємо стяжками.

матеріал: NickNP (Drive2.ru)
