Свердло - це

Елементи спірального свердла

Спіральні свердла є циліндричний стрижень, робоча частина якого забезпечена двома гвинтовими спіральними канавками, призначеними для відводу стружки і освіти ріжучих елементів.

• робоча частина
  • Ріжуча частина має дві головні ріжучі кромки, утворені перетином передніх гвинтових поверхонь канавок, за якими сходить стружка. з задніми поверхнями, а також поперечну ріжучу кромку (перемичку), утворену перетином задніх поверхонь.
  • Напрямна частина має дві допоміжні ріжучі кромки, утворені перетином передніх поверхонь з поверхнею стрічки (вузька смужка на циліндричній поверхні свердла, розташована уздовж гвинтовий канавки і забезпечує напрям свердла при різанні, а також зменшення тертя бічної поверхні об стінки отвори).
• Хвостовик - для закріплення свердла на верстаті або в ручному інструменті.
  • Поводок для передачі крутного моменту свердла або лапка для вибиванні свердла з конусного гнізда.
• Шейка. забезпечує вихід кола при шліфуванні робочої частини свердла.

кути свердла

Кут при вершині 2φ = 118 ° і кут нахилу гвинтової канавки ω = 27 °.

• Кут при вершині 2φ - кут між головними ріжучими крайками свердла. Зі зменшенням 2φ збільшується довжина ріжучої кромки свердла, що призводить до поліпшення умов тепловідводу, і таким чином до підвищення стійкості свердла. Але при малому 2φ знижується міцність свердла, тому його значення залежить від оброблюваного матеріалу. Для м'яких металів 2φ = 80 ... 90 °. Для сталей і чавунів 2φ = 116 ... 118 °. Для дуже твердих металів 2φ = 130 ... 140 °.
• Кут нахилу гвинтової канавки ω - кут між віссю свердла і дотичній до гвинтової лінії стрічки. Чим більше нахил канавок, тим краще відводиться стружка, але менше жорсткість свердла і міцність різальних крайок, так як на довжині робочої частини свердла збільшується обсяг канавки. Значення кута нахилу залежить від оброблюваного матеріалу і діаметра свердла (чим менше діаметр, тим менше ω).
• Передній кут γ визначається в площині, перпендикулярній ріжучої кромці, причому його значення змінюється. Найбільше значення він має у зовнішній поверхні свердла, найменше - у поперечної кромки.
• Задній кут α визначається в площині, паралельній осі свердла. Його значення так само, як і переднього кута, змінюються. Тільки найбільше значення він має у поперечної кромки, а найменше - у зовнішній поверхні свердла.
• Кут нахилу поперечної кромки ψ розташований між проекціями головної і поперечної ріжучих крайок на площину, перпендикулярну осі свердла. У стандартних свердел ψ = 50 ... 55 °.

Змінні значення кутів γ і α створюють неоднакові умови різання в різних точках різальної крайки.

Кути свердла в процесі різання

Кути свердла в процесі різання відрізняються від кутів в статиці, так само, як і у різців. Площина різання в кінематиці виходить поверненою щодо площині різання в статиці на кут μ і дійсні кути в процесі різання будуть наступними:

Класифікація свердел

По конструкції робочої частини бувають:

• Спіральні (гвинтові) - це найпоширеніші свердла, з діаметром свердла від 0,1 до 80 мм і довжиною робочої частини до 275 мм широко застосовуються для свердління різних матеріалів.
  • Конструкції Жирова - на ріжучої частини є три конуса з кутами при вершині: 2φ = 116 ... 118 °; 2φ0 = 70 °; 2φ0 '= 55 °. Тим самим довжина ріжучої кромки збільшується і умови відводу тепла поліпшуються. У перемичці прорізається паз шириною і глибиною 0,15D. Перемичка підточується під кутом 25 ° до осі свердла на ділянці 1/3 довжини ріжучої кромки. В результаті утворюється позитивний кут γ≈5 °.
• Плоскі (перові) - використовуються при свердлінні отворів великих діаметрів і глибин. Ріжуча частина має вигляд пластини (лопатки), яка кріпиться в державке або борштанг або виконується заодно з хвостовиком.
• Для глибокого свердління (L≥5D) - подовжені гвинтові свердла з двома гвинтовими каналами для внутрішнього підведення охолоджуючої рідини. Гвинтові канали проходять через тіло свердла або через трубки, впаяні в канавки, профрезерований на спинці свердла.
  • Конструкції Юдовіна і Масарновского - відрізняються великим кутом нахилу і формою гвинтової канавки (ω = 50 ... 65 °). Немає необхідності частого виведення свердла з отвору для видалення стружки, за рахунок чого підвищується продуктивність.
• Одностороннього різання - застосовуються для виконання точних отворів за рахунок наявності напраляющіе (опорної) поверхні (ріжучі кромки розташовані по одну сторону від осі свердла).
  • Гарматні - являють собою стрижень, у якого передній кінець зрізаний наполовину і утворює канал для відведення стружки. З метою надання свердла попередньо повинно бути просвердлений отвір на глибину 0,5 ... 0,8D.
  • Рушничні - застосовуються для свердління отворів великої глибини. Виготовляються з трубки, обтиску яку отримують пряму канавку для відводу стружки з кутом 110 ... 120 ° і порожнину для підведення охолоджуючої рідини.
• Кільцеві - пустотілі свердла, здатні перетворювати в стружку тільки вузьку кільцеву частину матеріалу.
• Центрувальні - застосовують для свердління центрових отворів в деталях.

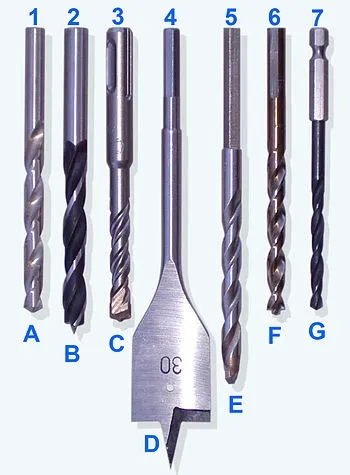

Деякі види сверел: A - по металу; B - по дереву; C - по бетону; D - перове свердло по дереву; E - універсальна свердло по металу або бетону; F - по листовому металу; G - універсальне свердло по металу, дереву або пластику.
Хвостовики. 1, 2 - циліндричний; 3 - SDS-plus; 4 - шестигранник; 5 - чотиригранник; 6 - тригранників; 7 - для шуруповертів.

За способом виготовлення бувають:

• Цілісні - спіральні свердла зі швидкорізальної сталі марок Р9, Р18, Р9К15 діаметром до 8 мм, або з твердого сплаву діаметром до 6 мм.
• Зварні - спіральні свердла діаметром більше 8 мм виготовляють зварними (хвостову частину з вуглецевої, а робочу частину з швидкорізальної сталі).
• Оснащені твердосплавними пластинками - бувають з прямими, косими і гвинтовими канавками (в тому числі з ω = 60 ° для глибокого свердління).
• Зі змінними твердосплавними пластинами - так само називаються корпусними (оправлення до якої кріпляться пласти називають корпусом) В основному використовуються для свердління отворів від 12 мм і більше.
• Зі змінними твердосплавними головками - альтернатива корпусним свердла.

За призначенням

За формою оброблюваних отворів бувають:

За оброблюваного матеріалу бувають:

• універсальні
• Для обробки металів і сплавів
• Для обробки бетону, цегли, каменю - має наконечник з твердого сплаву. призначений для буріння твердих матеріалів (цегла. бетон) з ударно-обертальним свердлінням. Свердла, призначені для звичайної дрилі, мають циліндричний хвостовик. Хвостовик бура для перфораторів має різну конфігурацію: циліндричний хвостовик, SDS-plus, SDS-top, SDS-max і т. Д.
• Для обробки скла, кераміки
• Для обробки дерева

Перехідний конус свердла

Перехідний конус зі свердлом в патроні верстата.

Перехідний конус свердла має номер внутрішнього конуса хвостовика, а також свій зовнішній номер конуса Морзе.

Залежно від призначення і застосування, свердло з конічним хвостовиком Морзе має т.зв - універсальні перехідні конуса, які в свою чергу забезпечують зручне сполучення і зручну роботу на будь-якому свердлильному, фрезерному, токарному та розточувальному обладнанні. Перехідники зі вставленим свердлом відокремлюють за допомогою клина, ударами молотка. Для цього існує спеціальний технологічний паз.

Примітки

література

• Сандомирський І. Біографія свердла // Техніка - молоді. - М. Молода гвардія, 1955. - В. 3. - С. 24.
• Філіппов Г. В. Ріжучий інструмент.-Л. Машинобудування, 1981.-392 с.
