Установка вбудованих стельових світильників

Роблю на кухні стелю. Для основного освітлення вирішила використовувати вбудовані світильники на стелю, круглі, зі світлодіодними лампами. Два з них давно валялися без діла, ще чотири купила.

Світлодіодні лампочки мене зацікавили своєю маленькою (5W) потужністю. Маленька потужність означає, що вони, по-перше, не нагріваються так, як лампи з великою потужністю, що важливо для мене, тому що стеля я роблю з ПВХ-панелей, а, по-друге, це означає, що вони витрачають мало електроенергії .

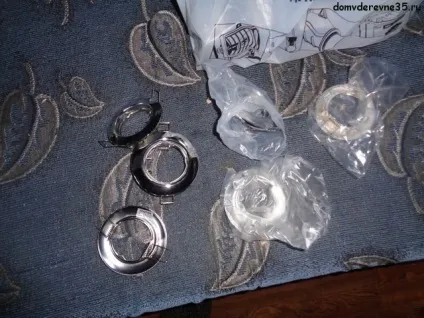

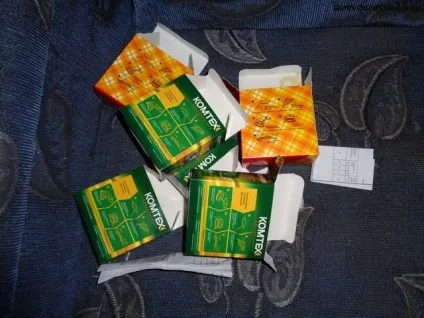

Дістаю світильники з коробочок і за звичкою розкладаю де попало.

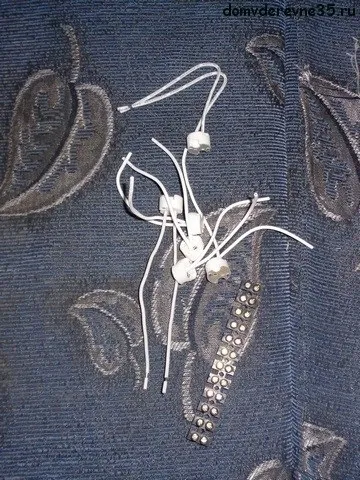

Поки що мені потрібні ось ці патрони. До речі, вони часто бувають бракованими. У патроні два отвори, лампа вставляється в них своїми двома ніжками.

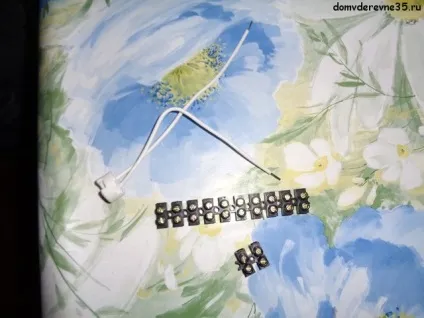

Ще знадобиться клеммник для з'єднання проводів на 12 гнізд. Він паскудна, але мої улюблені WAGO тут не застосувати.

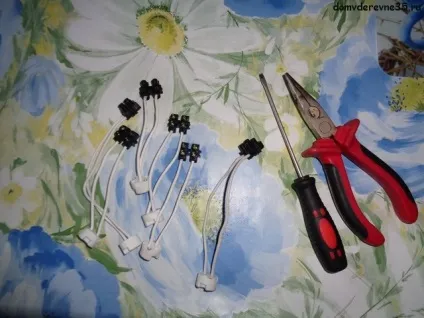

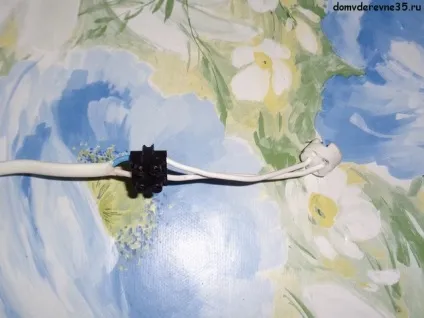

Відламую клеми попарно, з'єдную дроти, виходять ось такі штуки.

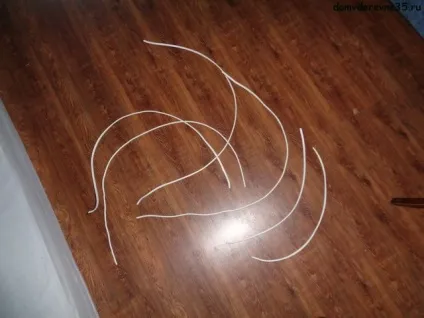

Потім нарізаю провід на шматки потрібної довжини, згідно мого задуму.

З'єдную дроти з Клемники. Полярність дотримуватися не треба.

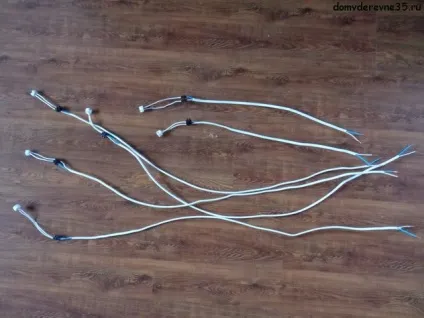

Вийшли ось такі хвости.

Тепер їх потрібно з'єднати в зірку.

Можна змотати все ізолентою, але я не дуже добре вмію робити скручування, вважаю за краще використовувати клемники WAGO. Всередині вони заповнені контактної пастою, яка, крім своїх струмопровідних властивостей, не дає окислюватися проводу. Провід утримується міцно, клеммник займає мало місця.

Недостка у них два: ціна вище, ніж у ізоляційної стрічки, і складно витягнути вже вставлений дріт, якщо треба щось кудись переткнуть. Клемники WAGO цієї серії за задумом виробника є одноразовими, але, якщо дуже треба, то можна витягнути дріт, злегка покручуючи, а не відрізаючи.

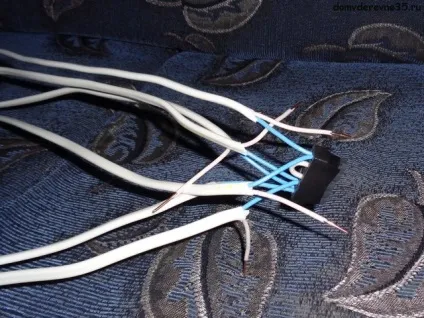

У мене не залишилося клемників на вісім проводів, довелося імпровізувати.

Хід технічної думки зрозумілий, я думаю.

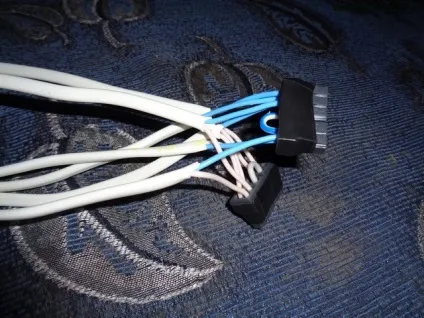

Ось. Встромляю в клеммник зачищені дроти. Зачищати треба на довжину 12 мм. Встромляти треба з невеликим зусиллям, до упору.

Як перфекционистка, поділяю дроти за кольорами. Насправді це робити не обов'язково.

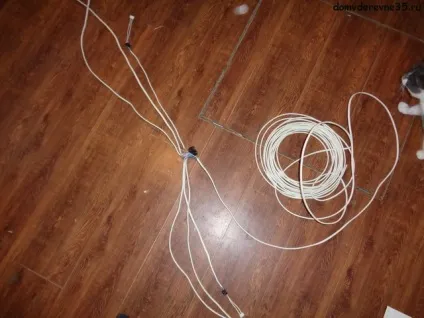

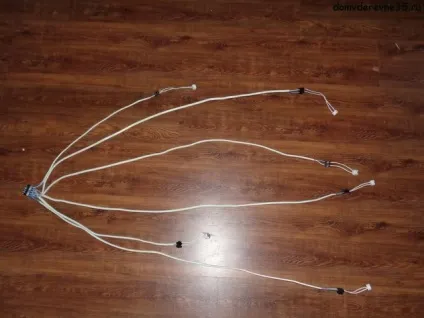

Вийшла ось така зірка.

Підключаю її до проводу, по якому буде подаватися електрику від вимикача. Намагаюся не наступити на кішку.

Зараз буду намічати місця під вбудовані стельові світильники. Набираю стелю з панелей ПВХ. В панелі потрібно прорізати отвори.

Діаметр внутрішньої частини світильника 5,5 см. У різних серій він різний, треба його попередньо вимірювати. Циркулем малюю кола потрібного розміру.

Панель легко ріжеться звичайним ножем. В отвір вставляю вбудований світильник.

За рахунок затискачів він буде міцно триматися в стельової панелі. Таким же точно чином виробляють установку вбудованих стельових світильників в гіпсокартон.

У цій панелі мені потрібні три світильника.

Тепер вони зайняли своє місце.

Повертаючись до потужності. Світлодіодні (LED) лампи мені сподобалися. Раніше на кухні висіла одна лампа, енергозберігаюча, 25W. Після того, як я замість неї підключила шість світлодіодних ламп загальною потужністю 30W, стало відчутно світліше, і аж ніяк не через різницю в 5W.

Що стосується галогенових ламп, такі у мене встановлені в стельових світильниках в коридорі і у ванній. Ось, світлодіодні по яскравості їм теж дають фору. Але галогенові аж по 50W!

Кріплю нашу зірку з проводів до стелі, підключаю електрику. Все працює.

Ну а про те, як самим зробити стелю з панелей ПВХ, я напишу окремо.

Навігація по публікаціям

Супер! Ви напевно щасливі від нового стелі? Дуже радий за вас. І на кішку не настали, що важливо.

Світлодіодні лампи дозволяють і мені на світло взагалі енергію майже не витрачати. Все йде на електроплитку =)

Так я по життю щаслива. Майже як овоч. -)))))

А взагалі ось ідея промайнула ... мені то не треба, але дружина то кредити виплатить і повернеться ... .дорого лампи і світильники такі стоять ... не вдарять вони в підсумку по вовняним кишенях моїх овець? ... ..Думаю, дружини б була б рада, а то вона завжди лаялася, що зі мною, як в склепі жити, ніколи нічого не видно

Світильники які на фото стоять близько 40 руб. за штуку, плюс лампочка по 190. Лампи світлодіодні зараз є з будь-якими цоколями.

Тому, якщо раптом дружина захоче люстру (які близько 3 тир більш-менш нормальні) то такі светільнічкі цілком альтернатива.

Гаразд, гуляти, так гуляти ... .Расскажі і про стельові панелі, це які замикаються, різнокольорові і вузькі? Або які інші? Я бачив стінові ... це такі ж?

Так, це практично те ж саме, тільки вони ще бувають МДФ, ті зазвичай тільки для стін використовуються, а ПВХ можна і на стелю.

Женя, а потрібні такі складнощі або просто хочеться і все тут?))))) Купив купу економок в фікспрайсе ... не я купив, попросив і з Пітера привезли по 40р, навтикалі всюди в хлівах і теж щасливий)))) а в будинку комп з телеком цілодобово світять)))))

Мені особисто такі світильники не дуже понравілісь- перегорають періодично. На кухні у нас комбіноване освітлення-звичайна люстра з енергозберігаючою лампою і світильники по периметру. Так ось за майже п'ять років енергозберігаюча лампа горить без проблем до сих пір, а світильники раз на пів року як мінімум один точно вилітає.

в місті або в селі? Від можливих перепадів напруги або ось чому ... .як думаєте? Економки в хлівах не вимикаються у мене по 2-3 роки і перепади не діють, хоч і часто бувають

Рома, у тебе в них лампочки світлодіодні або галогенки? Галогенки у мене теж є, горять одна з восьми разів на рік.

галогенки звичайно. світлодіодні що то в магазинах на очі не попадалися, а може дивився неуважно. я весь час забуваю про маркування і просто йду в магазин зі старою лампою і прошу дати таку ж. спробую обов'язково світлодіоди в наступну заміну.

Я в електротехснабе брала, конкретно ось ці:
