Установка твердопаливного котла в приватному будинку
Ключовим гідністю твердопаливних теплогенераторів є енергонезалежність. Такий котел працює автономно, не потребуючи в подачі електрики на відміну від газових агрегатів і електрокотлів. Крім цього, тверде паливо доступно за ціною. Для самостійної установки твердопаливного котла потрібно розібратися в настановних стандартах, розроблених для обладнання даного типу, а також вибрати оптимальну схему підключення.
Дотримання правил установки забезпечує безпечну експлуатацію твердопаливних котлів. Грамотний підхід до розробки схеми підключення дозволить котельного агрегату працювати з максимальним ККД і економити енергоносій.
Загальні принципи монтажу
Монтаж твердопаливного котла в приватному будинку вимагає ретельної підготовки. На попередньому етапі виконується розрахунок опалювальної системи з урахуванням потреб в теплі і гарячому водопостачанні. Потім вибирається котел опалення підходящої потужності. Якщо в системі передбачена установка буферної ємності для акумуляції надлишків тепла, потужність теплогенератора повинна вдвічі перевищувати розрахункові показники.
Для установки твердопаливного котла готується спеціальне приміщення. Котельня повинна відповідати вимогам пожежної і санітарної безпеки, мати ефективну вентиляцію, димар для відведення відпрацьованих газів встановлювалися, електро- і водопостачання.
Ставити твердопаливний агрегат потрібно на спеціально обладнане тверде і рівну основу. Конструкція системи для відводу диму повинна відповідати інженерним параметрам котла. Щоб правильно виконати монтаж обв'язки, важливо дотримуватися схеми, узгодженої з фахівцями.
Основні етапи монтажу
Монтаж твердопаливного котла своїми руками виконується в наступному порядку:
- Агрегат доставляється в котельню і звільняється від заводської упаковки.
- Якщо через брак місця в котельні важко виконати збірку теплогенератора, ці роботи виконуються на вулиці. необхідно:
- встановити ящик зольника;
- прикріпити все дверцята.
- Зібраний котел встановлюють на підготовлену основу, при цьому димової патрубок повинен розташовуватися строго по осі змонтованого в котельні димоходу.
- Котел фіксують на рівній основі, важливо не допустити перекосів.
- Приєднується димохід, встановлюється блок управління і вентилятор, на вихідний патрубок водяної сорочки монтується група безпеки.
- Виконується монтаж обв'язки котельного агрегату і підключення до контурів опалення.
Котельня: ключові вимоги
Перед тим як встановити твердопаливний теплогенератор, потрібно підготувати котельню. Це повинно бути окреме приміщення в самому будинку або прибудові. Якщо котельня розташована в будинку, в ній слід передбачити окремий вхід з двору для зручності доставки палива.
Перелік основних вимог до приміщення котельні:
- площа не менше 7 м 2;
- наявність ефективної припливної вентиляції (перетин вентиляційного каналу залежить від потужності теплогенератора - від 8 см на 1 кВт);
- майданчик під установку котла повинна розташовуватися на відстані від стін, щоб між агрегатом і стінами зберігався проміжок не менше 50 см;
- покриття підлоги повинно бути виконано з негорючого матеріалу (бетон, плитка), перед топкою укладається листової негорючий матеріал, зазвичай це сталевий лист;
- діаметр димоходу повинен відповідати параметрам димового відведення котельного агрегату;
- підведення води і монтаж електропроводки виконується з урахуванням всіх вимог пожежної безпеки.
Установка твердопаливного котла в дерев'яному будинку вимагає особливої уваги через підвищену пожежонебезпеку. В котельні заливають бетонну підлогу або готують окремий фундамент під теплогенератор, стіни обшивають негорючим матеріалом.
Котельні агрегати невеликої потужності встановлюють безпосередньо на рівну бетонну стяжку підлоги. Для твердопаливних котлів, потужність яких перевищує 50 кВт, необхідно облаштувати окремий фундамент на грунті з піщано-гравійної подушкою. Фундаментне підставу під котел має бути вище рівня підлоги на 8-10 см і не контактувати з фундаментом будівлі, а також стяжкою підлоги в приміщенні.

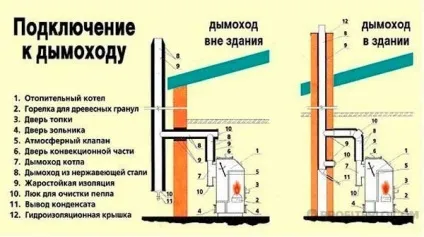

Важливо встановити твердопаливний котел таким чином, щоб його ККД відповідав паспортним показникам. Для цього потрібно правильно вибрати і змонтувати димохід, від якого залежить максимально можлива інтенсивність тяги.
До димоходу ставляться такі вимоги:
- відсутність поворотів (якщо їх не уникнути, повороти не можна робити крутими);
- якісна герметизація всіх стиків труби, примикання димоходу до патрубку агрегату (застосовується спеціальний герметик або термостійка стрічка);
- міцність конструкції закладається з запасом на незаплановані зовнішні навантаження;
- перетин димохідної труби має відповідати формату димового патрубка котла.
Природна витяжна вентиляція (перетічними грати встановлюють під стелею котельні або монтують шахту паралельно димоходу) виконує наступні функції:
- створює розрідження, за рахунок якого забезпечується приплив повітря, необхідного для процесу горіння (при установці котлів потужністю 50 кВт і більше обов'язково передбачається припливна вентиляція);
- видаляє продукти горіння, випадковим чином потрапили в повітря приміщення.
Рекомендується провести в котельню каналізаційну трубу, щоб мати зручний стік для скидання запобіжним кланом пароводяної суміші, а також для зливу теплоносія з сорочки котла і опалювальної системи перед проведенням профілактичних або ремонтних робіт.
Котел в системі опалення з природною циркуляцією
Найпростіше підключити твердопаливний котел до самопливної опалювальній системі. Трубопроводи подачі і обратки приєднуються до відповідних патрубків теплогенератора. На вихідну трубу встановлюють групу безпеки - колектор, на якому змонтовані манометр, клапан аварійного скидання тиску і відведення повітря. У найвищій точці опалювальної системи монтують розширювальний бак.
Дана схема монтажу твердопаливного котла використовується для систем опалення з природним рухом теплоносія і трубопроводом, встановленим під ухилом для поліпшення циркуляції. Такий монтаж котла дає можливість організувати автономну опалювальну систему, незалежну від електропостачання, в якій задіяні твердопаливні агрегати без автоматики.
Опалення з примусовою циркуляцією
Схема монтажу котла на твердому паливі для системи опалення з примусовою подачею теплоносія передбачає установку байпаса і триходового клапана для створення первинного циркуляційного контуру.
Такий принцип підключення твердопаливних котлів виключає утворення конденсату в котельній камері сталевого котла або руйнування чавунного агрегату при попаданні охололого теплоносія в водяну сорочку розпеченого теплогенератора. Триходовий клапан. налаштований на задану температуру, і байпас дозволяють підмішувати в обратку нагрітий теплоносій, поки система опалення не вийде на оптимальний робочий режим.

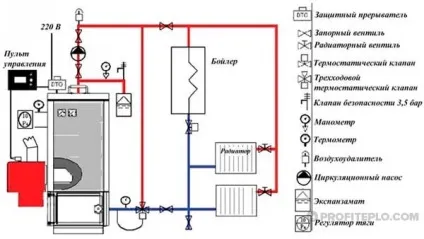

Схема установки твердопаливного котла може включати в себе ємність для підготовки води для ГВП - бойлер непрямого нагріву. Його нагрівальним елементом служить змійовик, по якому проходить нагріте котлом теплоносій.
У наведеній схемі бойлер і гілки опалення встановлені паралельно, безпосередньо після первинного контуру циркуляції. Таке підключення дозволяє готувати воду для побутових потреб, використовуючи максимально нагрітий теплоносій. Прохідний термостатичний клапан, який монтується на виході з бойлера, не дозволяє теплоносія вільно проходити через змійовик. Він пропускає воду, остигнула до встановленої температури, яка віддала тепло для ГВП.
На складність обв'язки котельного агрегату також впливає наявність другого теплогенератора (газового або електричного котла), кількість і різновиди опалювальних контурів (радіаторне опалення, теплі підлоги).
Існують різні схеми підключення двох різнопаливних котлів для обслуговування однієї опалювальної системи. Оптимальний варіант - використання тепллоаккумулятора (буферної ємності), до якого приєднаний твердопаливний агрегат і електрокотел, кожен зі своїм насосом для циркуляції. Електричний теплогенератор включається по сигналу контролера з датчиком температури повітря, коли температура в приміщенні починає падати після прогорання палива в основному агрегаті і охолодженні теплоносія в системі.
Нюанси монтажу котлів на твердому паливі
Установка твердопаливного котла може бути зроблена своїми руками, але при цьому слід врахувати чинники, що впливають на ККД теплогенератора:
- вид і якість палива, повнота його згоряння;
- роза вітрів і сила вітру;
- конструктивні особливості димоходу;
- рівень захисту будівлі від тепловтрат.
Хороша тяга - необхідна умова для максимально повного згоряння твердого палива, при якому забезпечується висока тепловіддача. Горіння деревини в умовах дефіциту кисню призводить до підвищеного утворення чадного газу і сажі, зниження тепловіддачі палива. Щоб теплоносій не перегріватися до кипіння при функціонуванні твердопаливних котлів в оптимальному режимі, в таких опалювальних системах встановлюють буферну ємність, вода в якому поглинає надлишки тепла. Теплоаккумулятор віддає накопичену теплову енергію воді, що циркулює в системі опалення, протягом декількох годин після прогорання закладки палива. Це дає можливість знизити обсяг шкідливих викидів і економити деревне паливо.
Організовуючи систему опалення своїми руками, слід особливу увагу приділити димоходу:
- забезпечити термоізоляцію труби, що проходить за межами котельні;
- організувати систему збору конденсату;
- передбачити ревізійні люки для чищення димаря;
- забезпечити зручний доступ до труби на даху для обслуговування.
В ході проектування системи опалення важливо правильно розрахувати діаметр трубопроводу - від цього параметра залежить інтенсивність циркуляції і обсяг теплоносія, що особливо актуально для самопливних систем.
Самостійний монтаж котельного агрегату дає можливість заощадити на організації автономного опалення. Щоб виконати роботи правильно, найкраще заздалегідь проконсультуватися з усіх питань у досвідченого фахівця.
