Установка твердопаливного котла, схема підключення до системи опалення в приватному будинку

Незважаючи на прогрес в сфері електрифікації та газифікації країни, є ще багато місць, де ці комунікації практично відсутні. Але навіть там, де вони є, багато людей вважають за краще влаштовувати в своїх будинках автономне опалення та гаряче водопостачання.

Для цього проводиться установка твердопаливного котла, що дозволяє отримати тепло і гарячу воду в приватному будинку, котеджі або дачі при набагато менших експлуатаційних витратах і фінансові вкладення. Вибір цього виду обладнання досить великий, але все воно має досить зрозумілі схеми підключення до різних видів опалення.

призначення пристрою

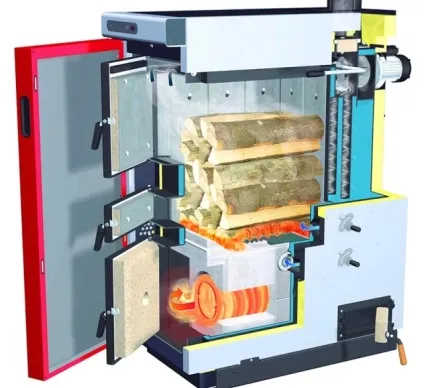

Твердопаливний котел тривалого горіння - це складний агрегат, що виробляє нагрів циркулюючої води шляхом спалювання різного палива (деревини, вугілля, тирси, торфу, пелет та іншого).

Котел може бути одноконтурним, застосовуваним тільки для опалення приміщень, і двоконтурним, здатним не тільки опалювати будинок, але і нагрівати воду накопичувальним або проточних методом. Для цього використовується вбудована система ГВП.

Види твердопаливних котлів

Дані пристрої розрізняються різновидами використовуваного палива, кількістю топок і камер горіння, способом подачі палива, матеріалом, з якого вони виготовлені. Існують кілька видів твердопаливних котлів.

Нагрівачі постійного горіння

Вони виготовляються з чавуну або сталі, містять одну або дві топки, працюють тільки на вугіллі і дровах, цикл роботи становить 4-6 годин, паливо подається вручну. Схема управління таким обладнанням в основному механічна, температура котла 60-70 градусів, різниця між подачею і обратку 20 градусів.

Споживана потужність від 7 до 50 кВт, а ККД - 80-90%.

Це найдорожчі котли, використовуються там, де немає газопроводу, часто вони підключаються до системи опалення як резервні.

Пристрої тривалого горіння

Сталеві однотопочние агрегати - топка розташована зверху, що забезпечує більш тривале горіння однієї закладки (дрова більше 24 годин, вугілля - до 144 годин) і рівномірне прогрівання теплоносія.

Працює на дровах та їх похідних (брикети, тирса, стружка тощо), а також на вугіллі. Температура котла 70-80 градусів, потужність до 50 кВт, ККД - 90-95%. Подача палива відбувається вручну.

піролізні твердопаливні

Вони виробляються зі сталі, мають дві камери, з'єднані форсункою. Технологія полягає в тому, що основне паливо (сухі дрова з вологістю не більше 25%), згораючи в першій камері, виділяють горючий деревне газ, який запалюється в другій камері.

Цикл роботи в разі підключення буферної ємності можливий від 6 годин до доби, робоча температура котла від 70 до 95 градусів, споживана потужність до 120 кВт, ККД 90-95%.

Ці котли набагато дорожче інших, але ефективніше і екологічніше, тому що золи утворюється мінімум, а сажі немає взагалі.

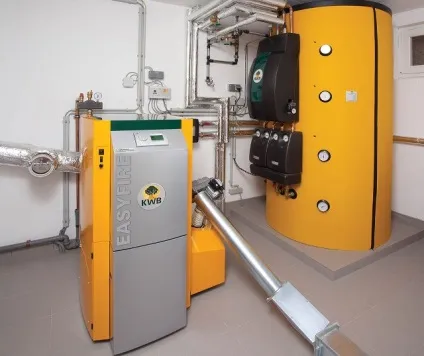

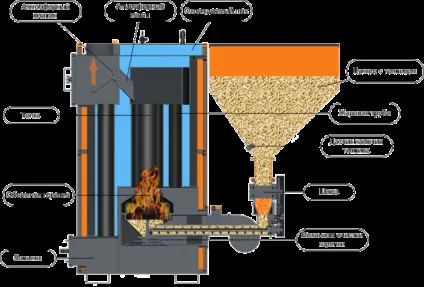

Сталеві агрегати працюють на гранулах (пеллетах), виготовлених з відходів деревини - тирси, стружки та інше. При наявності знімних колосників є можливість використовувати вугілля і дрова.

Досягається температура - 70-80 градусів, потужність до 400 кВт, робочий цикл від 24 до 144 годин.

Схема подачі палива в таких котлах може бути автоматизована, управління електронне. Цей вид обладнання використовується для опалення приміщень з великою площею.

способи підключення

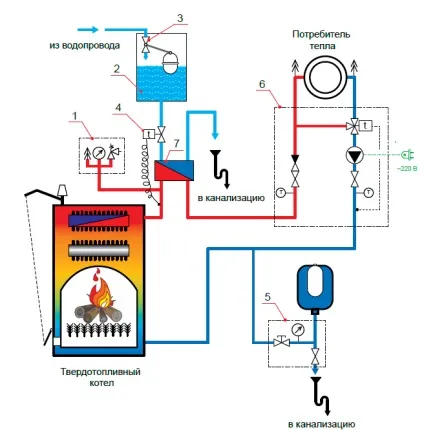

Досить поширеним способом є підключення водонагрівача в систему за закритою схемою.

Корпус твердопаливних котлів не обладнаний розширювальним бачком, циркуляційним насосом і іншими елементами, що забезпечують безпеку його експлуатації. Тому все це обладнання повинно бути обов'язково включено в обв'язку котла з боку теплового контуру.

При врізки приладу в систему треба пам'ятати, що розширення теплоносія в цих агрегатах часто приймає неконтрольованого характеру.

Тому монтаж твердопаливного котла краще вести по відкритій схемі, коли надлишки води при перегріванні просто виллються через трубку розширювального бачка. У зворотному випадку підвищений тиск в трубах може привести до їх розриву.

З змішувальним вузлом

Другий спосіб підключення передбачає наявність змішувального вузла. Згідно з інструкцією теплоносій при вході в котел повинен мати температуру нагрівання мінімум 60 градусів для того, щоб уникнути великих теплових перепадів. Порушення цього пункту зменшить термін служби агрегату і призведе до зайвого його забруднення.

Щоб уникнути таких несподіванок, до обв'язки нагрівача треба підключити змішувальний вузол, який буде в разі потреби подавати гарячу воду з трубопроводу і перемішувати її з холодною водою з системи.

Третій спосіб - це схема підключення до обв'язки котла буферної ємності для регулювання температури води. Коли теплоносій має високу температуру, буфер поглинає зайве тепло, а після охолодження котла віддає його системі опалення.

Таким чином, тепловий контур захищається від різких перепадів, що дозволяє підтримувати в будинку постійний температурний режим.

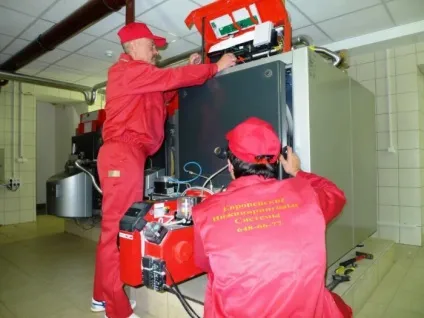

Поетапний хід монтажу

У будь-якій інструкції, що додається до котла, є рекомендації по встановленню обладнання. Монтаж твердопаливного котла повинен проводитися чітко за інструкцією і технічним правилам виробника.

Необхідно дотримуватися послідовність дій.

Для початку слід влаштувати тверду основу з негорючого матеріалу під днище на 20 см ширше підошви агрегату, найкраще залити бетонну основу. Після цього потрібно встановити котел на тверде підставу з урахуванням всіх відстаней, відрегулювати горизонтальність і вертикальність апарату.

Підключення труб і елементів безпеки

Дотримуючись схеми підключення, зробити врізку групи безпеки в повній комплектації для даного типу котла, яка ставиться до запірних кранів.

Після цього слід під'єднати труби опалення, підключення бажано виконувати через запірну арматуру, при цьому стики ретельно ущільнити льоном або сантехнічної стрічкою.

Далі потрібно зібрати димохід, хороша тяга в якому залежить від правильно підібраного площі перетину і висоти труби, всі з'єднання потрібно промазати термостійким герметиком.

завершальний етап

На наступному етапі вже можна заповнити систему опалення водою під більш високим тиском і перевірити на наявність протікань. Після чого необхідно перевірити розташування колосників, заслінок, заглушки, шамотних каменів. На закінчення установки потрібно скинути тиск води до робочого, встановити заслінки в димоході і топці, завантажити дрова.

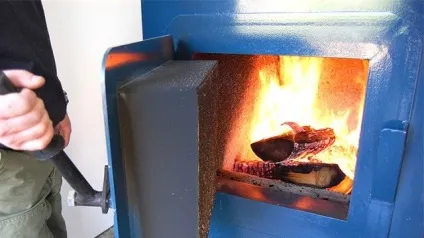

Тепер можна розпалювати котел, при досягненні проектної температури включити терморегулятор на обраний рівень подачі тепла для комфортного опалення приміщення і не забувати вчасно підкладати дрова в топку.

Обов'язкові правила при експлуатації

• заборонено користуватися для розпалювання речовинами, що виділяють токсичні речовини (бензином, соляркою, обрізками ДСП, ламінату);
• ширина проходу навколо котла повинна бути не менше 1 метра;
• паливо і легкозаймисті речовини необхідно тримати на відстані не менше 40 см від агрегату;
• обладнання необхідно регулярно оглядати і перед кожною розпалюванням прибирати шлак і попіл;
• щодня очищати топку і зольник щоб уникнути засмічення димоходу.

При правильній експлуатації обладнання в вашому домі завжди буде комфортний температурний режим.
