Установка розеток у гіпсокартон: монтуємо електрику правильно
Одним із завершальних етапів обшивки стін є установка розеток у гіпсокартон. У більшості випадків ця операція не займає багато часу, і може бути проведена самостійно, без залучення сторонніх фахівців. Але при цьому монтаж розеток і вимикачів повинен проводитися за певними правилами - тоді електрична мережа вашого будинку вийде досить надійною, та й користуватися їй буде дуже зручно.
У статті ми докладно опишемо процес прокладки електропроводки за гіпсокартонної обшивкою, а також розповімо, як поставити розетку в гіпсокартон.
Справитися з установкою досить просто!
Попередні етапи роботи
Прокладка проводки за гіпсокартоном
Установка розеток в гіпсокартоні повинна плануватися заздалегідь, ще до того, як стіни будуть обшиті плитами ГКЛ. Перед тим як почати монтаж розеток і вимикачів, необхідно підвести до них дроти. І зробити це потрібно до того, як стіна буде обшита гіпсокартоном.

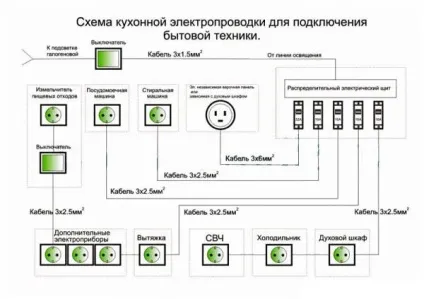

Схема розміщення розеток
Прокладка проводки при обшивці стіни або ж зведенні гіпсокартонної перегородки проводиться таким чином:
- На першому етапі збираємо каркас з металевого профілю і закріплюємо його на несучій стіні. Верхні і нижні частини каркаса жорстко фіксуємо на стелі і на підлозі кімнати.
- Якщо ми робимо перегородку - то з одного боку обшивають каркас гіпсокартоном. Цей шар обшивки ми будемо використовувати в якості опори при прокладці проводів до розеток.
- Будуємо схему майбутньої електричної мережі. відзначаючи на ній місця проходження проводів, а також точки, в яких буде проведена установка вимикачів і монтаж розеток в гіпсокартоні.
- У вертикальних профілях каркаса гіпсокартонної обшивки за допомогою дрилі проробляємо отвори для прокладки кабелю.
Прокладка проводів в обшивці
- Провід, що використовуються для розведення під розетки і вимикачі, укладаємо в пластикову гофротруби і простягаємо крізь просвердлені в стійках каркаса отвори. Ціна пластикових гофрованих труб невисока, тому економити на них не варто, тим більше що від пошкоджень і вологи вони захищають кабель досить надійно.
- Оптимальний кабель для підведення струму до розеток - трижильний з подвійною ізоляцією (діаметр жили - 2,5 мм). Залежно від планованої навантаження на електричну мережу можна використовувати дроти і з іншим перетином.
Порада! Якщо гофротруба з прокладеними в ній проводами знаходиться в небезпечній близькості від самореза - або зміщуємо провід, або відкушуємо вістря шурупа кусачками.
- Для підвищення надійності конструкції кабелі всередині гіпсокартонної обшивки стіни кріпимо до каркаса за допомогою відрізків мідного дроту або пластикових хомутів.
Після того як дроти прокладені, можна обшивати стіну гіпсокартоном, попередньо зазначивши на схемі місця прокладки кабелю.
Вибір місця для розетки і вимикача
Вибираючи місця для розеток і вимикачів, потрібно керуватися не тільки правилами і будівельними нормативами, а й цільовим призначенням розетки. Іншими словами - розетка повинна бути розміщена там, де це буде зручно.
Європейські будівельні норми, які є практично загальноприйнятими, рекомендують нам наступне:
- Оптимальна висота розетки від статі - 30 см.
- Оптимальна висота вимикача - 90 см.
У більшості випадків таке розміщення є дійсно зручним, проте іноді доводиться відступати від цих норм.
Наприклад, розетки в кухні (як правило, відразу дві-три) прийнято встановлювати безпосередньо над стільницею. Таке розміщення дозволяє швидко ввімкнути або вимкнути побутові прилади, не нагинаючись зайвий раз.
Точно так же виправдана висока установка розетки в гіпсокартон за акваріумом: як правило, в цю розетку доводиться включати кілька приладів (фільтр, компресор, освітлення), і краще розмістити її вище, щоб дроти не лежали на підлозі.
Монтаж розеток і вимикачів
Отвір під установку розетки
Отже, проводка прокладена, місця для розміщення розеток обрані - саме час розібратися, як встановити розетку в гіпсокартоні. Наведена нижче інструкція досить проста, і слідуючи їй, ви зможете надійно встановити розетку своїми руками.
Для початку нам потрібно зробити отвір в гіпсокартонної обшивці стіни. У цей отвір ми будемо вставляти спеціальний пластиковий підрозетник, на якому і буде кріпитися наша розетка.
Фреза для гіпсокартону
Отвір в гіпсокартоні робимо таким способом:
- Спочатку знаходимо по намальованій нами схемою місце, в якому буде встановлена розетка. За допомогою рулетки відміряє необхідну відстань від підлоги і відзначаємо потрібну точку на гіпсокартоні.
- Використовуючи рівень, розмічаємо майбутнє отвір для установки розетки, малюючи хрестик.
- Для того різання отворів, в яких буде проводитися монтаж розеток в гіпсокартон, використовуємо дриль зі спеціальною насадкою-фрезою. Як виглядає така насадка, ви можете побачити на фото в даній статті.
- Встановивши вістря фрези в центр зазначеного нами хрестика, акуратно проробляємо отвір. Більш детально цей процес описує. а побачити його можна на нашому сайті.

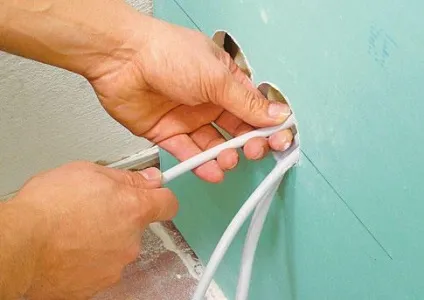

Виводимо проводу назовні
Якщо потрібно провести установку декількох розеток в одному місці - розмітку краще зробити до просвердлювання першого отвору. Так пророблені гнізда вийдуть більш акуратними.
установка підрозетника
Далі монтаж розетки в гіпсокартон передбачає установку в пророблений отвір спеціального пластикового гнізда - так званого подрозеткніка.
Підрозетники для гіпсокартонних стін оснащуються чотирма гвинтами. Два з них відповідають за фіксує механізм, а ще два - за кріплення зовнішньої металевої накладки.
Подрозеткніка монтуємо в такий спосіб:
- Перед тим як вставити розетку в гіпсокартон, прорізаємо в днище подрозеткніка отвір під проводку. У цей отвір протягуємо прокладений в обшивці провід, залишаючи зовні невеликий запас.
- Вставляємо підрозетник в пророблений отвір, стежачи за тим, щоб він не перетискав електропроводку.
Зверніть увагу! Стандартна глибина пластикової коробки під установку розетки становить 45 мм. Якщо відстань між гіпсокартоном і стіною менше - доведеться проробляти в матеріалі стіни додаткові поглиблення. Зробити це можна ще до обшивки стіни гіпсокартоном, але тоді потрібно буде дуже точно визначати місце установки розеток.

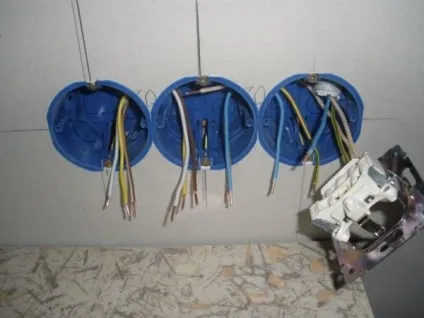

Підрозетники в гіпсокартонної стіні
- Встановлений підрозетник перевіряємо за допомогою рівня, і якщо він виставлений горизонтально - затягуємо за допомогою викрутки гвинти, що відповідають за кріплення.
підключення розетки
Подрозетник встановлений, залишилося тільки підключити до проводів саму розетку. Але перед тим як встановити розетку в гіпсокартон, потрібно виконати ще одну обов'язкову операцію, а саме перевірити відсутність напруги на виведених проводах. Зробити це можна за допомогою спеціального індикаторного викрутки.
Якщо напруги немає - переходимо до підключення розетки:
- Розбираємо розетку, знімаючи з неї пластикові декоративні частини.
- Відгвинчуємо гвинти на клемної частині розетки, вставляємо в них дроти і фіксуємо їх. Якщо ми використовуємо трижильний кабель - то дріт заземлення приєднуємо до середнього контакту.

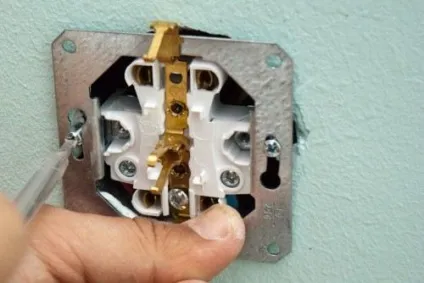

- Розетку з підключеними контактами вставляємо в підрозетник. Закріпити розетку можна буде або за допомогою розпірних «лапок», або за допомогою кріпильних гвинтів на підрозетники.
- Перед тим як закріпити розетку в гіпсокартоні остаточно, перевіряємо надійність з'єднання проводів з клемної частиною.
- Накладаємо рамку розетки, а потім - надягаємо захисну кришку. Затягуємо викруткою кріпильний гвинт, стежачи за тим, щоб не пошкодити пластик розетки.
підключення вимикача
Підключити вимикач так само просто, як зробити розетку в гіпсокартоні. Для цього:
- Проробляємо в потрібному місці отвір, встановлюємо в нього пластиковий «стакан» і виводимо назовні дроти.

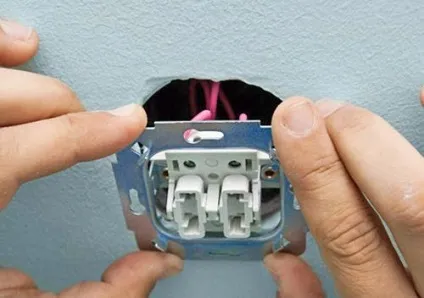

- Розбираємо вимикач, знімаючи з нього всі пластикові частини. У нас повинна залишитися тільки металева рамка з клемної колодкою.
- До клемної колодки підключаємо дроти, після чого - фіксуємо металеву рамку вимикача кріпильними гвинтами на стіні.
- На закріплений вимикач надягаємо пластикові клавіші і рамку.
Насправді установка розеток і вимикачів в гіпсокартон не представляє складності навіть для новачка. З першої розеткою, може, і доведеться попітніти, а далі ви зможете монтувати розетки буквально «на автоматі». І самі здивуєтеся тому, наскільки швидко ви впораєтеся з монтажем електричної мережі вашого будинку!
