Привіт, шановні Новомосковсктелі і гості сайту «Нотатки електрика».
Сьогодні я розповім Вам як в такий підрозетник встановити розетку.
Для цього нам потрібні наступні інструменти:
- викрутка хрестова
- викрутка плоска
- монтажний ніж або бокорізи
- рівень (можна окомір)
- мультиметр. покажчик напруги (індикатор) або цешка

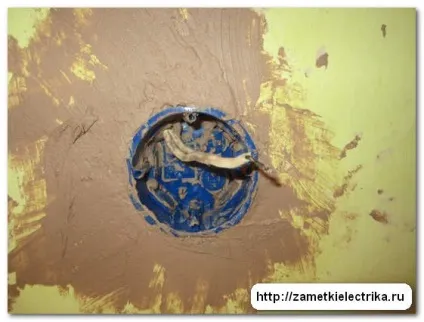

Отже, ось наш підрозетник (на фото синій пластиковий).

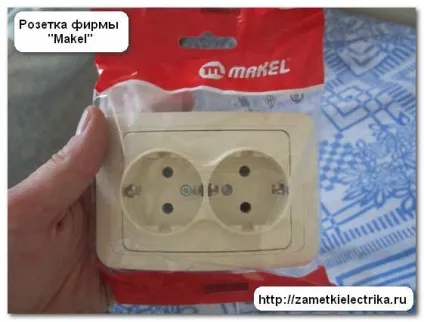

У нього нам потрібно встановити і підключити розетку з заземлюючими контактами турецької фірми Makel.
У себе в квартирі я в усіх кімнатах встановив розетки цього виробника. Оптимальний варіант - як за ціною, так і за якістю. Та й просто подобається мені їх зовнішній вигляд.
Ще раз нагадаю Вам, що при роботі з електрикою необхідно дотримуватися вимог та правил з електробезпеки. тобто при підключенні проводів і кабелів потрібно переконатися, що напруга відсутня.
Підготовка перед установкою розетки
Запас проводів, залишених в підрозетники складає близько 10 (см). Такого залишку цілком достатньо. Можна зробити запас і більше, але тоді його буде важче вставляти в підрозетник.
Для початку нам необхідно зачистити дроти приблизно на 7-9 (мм), тобто зняти з них ізоляцію. Робиться це за допомогою монтажного ножа або бокорезов.

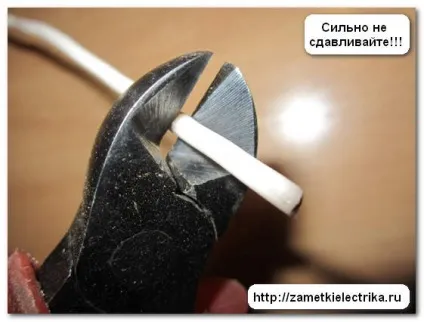

Якщо збираєтеся знімати ізоляцію з проводів за допомогою бокорезов, то сильно не здавлюйте їх, інакше в місці надрізу може утворитися насічка і провід в цьому місці швидко обломиться.
При великих обсягах електромонтажних робіт, для зняття ізоляції з проводів або жил кабелів я застосовую вот такой вот спеціальний інструмент. Це кліщі МБ-1М. Про них я напишу окрему статтю - підписуйтесь на новини сайту, щоб не пропустити цікаве.
Ще будучи студентом, мені їх подарували за призове місце в конкурсі профмайстерності. До речі, одним з етапів конкурсу був монтаж реверсивної схеми управління двигуном.
підключення розетки

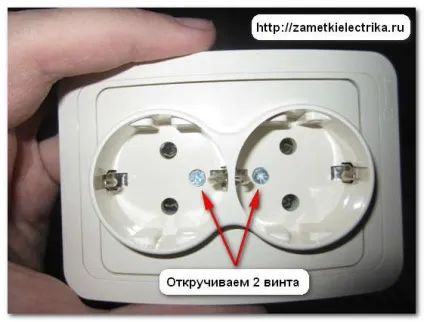

Розкриваємо упаковку, дістаємо розетку і знімаємо з неї декоративну накладку з рамкою (лицьову сторону), відкрутивши два гвинти.
Розетка «Makel» має заземлюючі контакти і дві клеми для підключення дротів живлення, а значить, призначена для трехпроводной мережі (система TN-C-S або TN-S). У моєму прикладі заземлювальний провідник РЕ відсутня, тобто в підрозетники всього два дроти: фаза (L) і робочий нуль (PEN).
Близько року тому проводився ремонт електропроводки в нашому домі, згідно Федеральної програми. Пам'ятайте, я писав про це в статті монтаж електропроводки в житловому будинку. Так ось нам замінили ВРУ-0,4 (кВ), справили монтаж контуру заземлення і силових магістральних ліній електропроводки до вступних автоматів в квартирі. Тобто зараз наш будинок перевели на харчування з системою заземлення TN-C-S. А ось замінити електропроводку в самій квартирі я ще не встиг. Як то кажуть, «швець без чобіт».

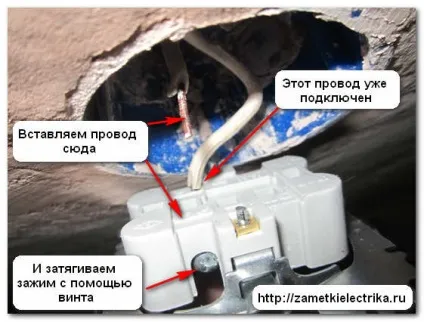

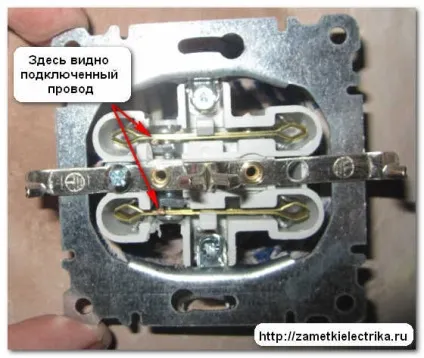

Провід у нас вже зачищені. Тепер підключаємо кожен провід (фазу і нуль) на свій контакт розетки і затягуємо викруткою затискний гвинт.

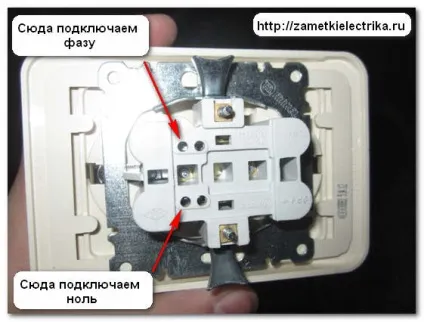

У цієї розетки дуже зручно підключати відразу два дроти під один гвинт (зажим). Для цього спеціально є два отвори.

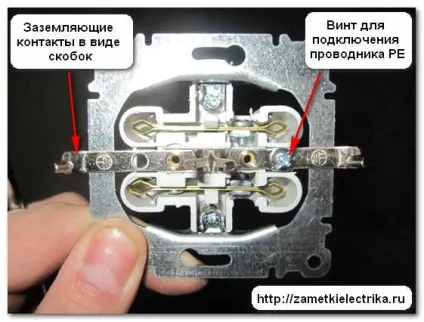

Заземлюючий контакт в розетці вдає із себе фігурні дужки. Захисний провідник РЕ (зазвичай його виконують жовто-зеленого кольору) необхідно підключити під гвинт, розташований на скобці.
Підключення розетки виконано. Тепер переходимо до її встановлення.
Установка розетки в підрозетник
Перше, що потрібно зробити при установці розетки, це правильно розподілити і укласти проводу в підрозетники, щоб вони не потрапили під кріпильні пластини. Після цього щільно вставляємо розетку в підрозетник і, по черзі, закручуємо гвинти металевих кріпильних пластин ( «лапок»), які впираються в стінки підрозетника.
При закручуванні контролюємо за допомогою рівня або власного окоміру положення розетки по відношенню до стіни.

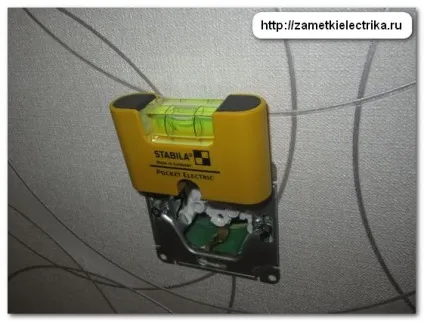

В даний час при установці електроустановочних виробів я користуюся рівнем для електриків Stabila Pocket Electric.

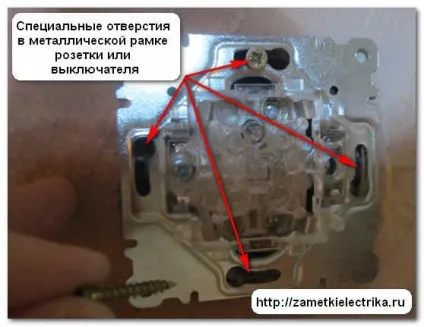

На металевій рамці розетки (або вимикача) є спеціальні отвори для кріплення її безпосередньо до підрозетників за допомогою саморізів.
Не нехтуйте цим кріпленням - рекомендую. Якщо ж закріпити тільки металевими кріпильними пластинами ( «лапками»), то при частому користуванні розетка може вислизнути з підрозетника назовні.
Ось практично і все. Залишилося закріпити рамку і встановити декоративну накладку.
Якщо установка розетки виконана правильно, то між стіною і накладкою зазору не буде, і розетка буде щільно прилягати до стіни. Якщо зазор все таки є, спробуйте відрегулювати гвинти кріпильних пластин.

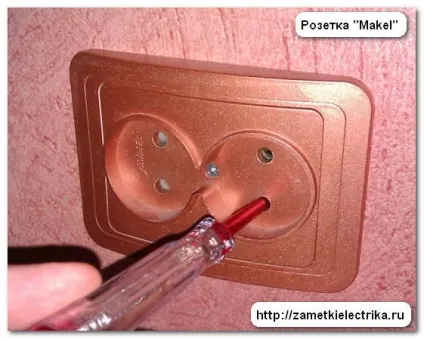

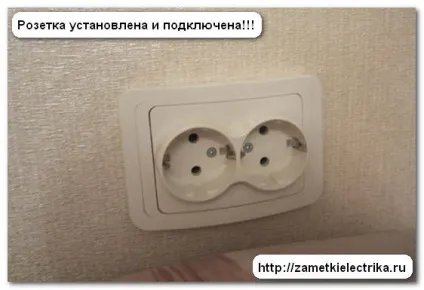

Ось мій чистовий варіант після наклейки шпалер.
Добрий день, хотіла зачистити провід в орендованій квартирі і встановити розетку (ізоляція прогоріла і знімається з працею, стара розетка розплавилася). Проводка в квартирі не була замінена (стара алюмінієва), а в щитку в під'їзді нові автомати і на квартиру йдуть два вимикача - один на світло, а інший на розетки. При виключенні обох вимикачів в квартирі вимикається все, крім цього проводу.
Як можна самостійно відключити цей провід на щитку і не сильно потривожити сусідів?
Julia, це означає те, що дана розетка не захищена цими груповими автоматами, що, в принципі, і викликало її розплавлення. Залишилося тільки знайти, звідки взято харчування розетки, швидше за все до лічильника після вступного пікетники або автомата, а може і взагалі безпосередньо до магістралі - не здивуюся. Ось приклад поширеною схеми під'їзної щита на 3 квартири. Подивіться і порівняйте зі своєю.
Для початку спробуйте відключити вступної пікетники на квартиру і виміряйте двополюсним покажчиком або мультиметром напругу в розетці. Якщо покажчик або прилад покажуть нуль, то значить розетка була підключена відразу ж після пікетники, якщо ж напруга не пропаде, то швидше за все розетка підключена безпосередньо до магістралі. До чого люди тільки не додумаються, намагаючись заощадити на електроенергії і причому не на користь електро-і пожежної свого будинку.
Перевірте напругу і на інших розетках в квартирі - може вона не одна у Вас така.
Відпишіться, дуже цікаво дізнатися подробиці.
Подскажите пожалуйста! Тільки зробили ремонт, електрики встановили розетки, але виявилася щілину в 1-2 мл. працівники кажуть стіни погано вирівняли. Чи можна з цим щось зробити?
