Установка нескладного замку
Існують два основних типи замків: виразний, який вставляють в гніздо на торці дверей, і циліндричний накладній замок, який кріпиться до внутрішній стороні дверей (рис. 8). Вирубане в бруску гніздо істотно послаблює обв'язку, знижує міцність двері. Тому врізні замки переважно ставити на внутрішні двері, до того ж виразний замок, прихований в товщі обв'язки, не псує зовнішнього вигляду дверей, що істотно для інтер'єру кімнат. Накладні замки на відміну від врізних не знижують міцність дверей (отвір для ключевіни практично не впливає на міцність обв'язки) і тому рекомендуються для установки на зовнішні двері.

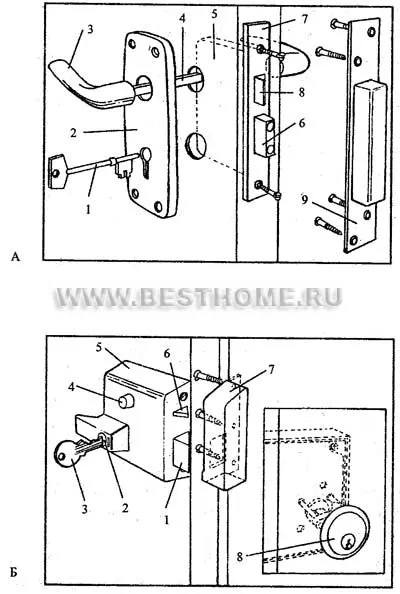

Мал. 8. Основні типи замків
А - виразний (1 - ключ; 2 - накладка ручки; 3 - дверна ручка, 4 - шпиндель; 5 - корпус замку; 6 - клямка; 7 - лицьова накладка; 8 - язичок; 9 - приймаюча накладка); Б - накладної (1 - язичок; 2 - внутрішня замкова щілина; 3 - ключ, 4 - змінна кнопка; 5 - коробка замку; 6 - допоміжний язичок; 7 - приймаюча накладка; 8 - зовнішня замкова щілина)
Простий виразний замок складається з корпусу, клямки і косячной накладки. Язичок врізного замка управляється дверною ручкою і шпинделем, а клямка рухається ключем. Приймаюча пластина кріпиться в поглиблення на одвірку. Для врізних замків зовнішніх дверей випускаються прийомні накладки ящикового типу для підвищення їх надійності, а клямка може бути забезпечена валиком з твердої сталі, щоб її не можна було розпиляти звичайною ножівкою. Стандартні врізні замки не слід вставляти в тонкі двері товщиною до 45 мм, так як в цьому випадку двері ненадійна. Для зовнішніх дверей слід вибирати замки не менше ніж з п'ятьма кілками, які відповідають прорізам і виступам на плоскому ключі, а для внутрішніх дверей краще використовувати замки з двома важелями.
У циліндричному накладному замку працює механізм з пружинними нажімнимі шпильками. Замок для зовнішніх дверей може замикатися ключем як з внутрішньої, так і з зовнішнього боку. Коли двері закривається, додатковий язичок віджимається всередину приймаючої накладкою, блокуючи рух клямки, яку не можна тепер нічим відкрити зовні. Якщо внутрішня кнопка приведена в стан «замкнено», то при закритті дверей язичок і кнопка також замикаються.

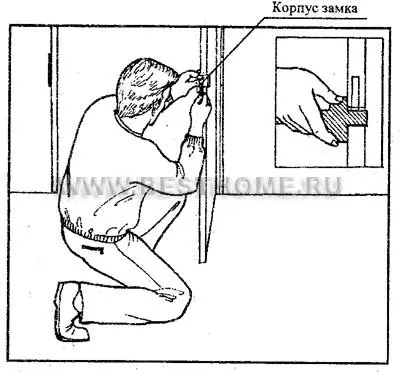

Мал. 9. Врізка замка
Врізний замок кріплять у вертикальному бруску двері на висоті 90-110 см від підлоги (рис. 9). Висоту можна варіювати за ступенем зручності. Спочатку необхідно зробити горизонтальну відмітку на замикаючому торці дверей. Призначте корпус замку до проведеної лінії і відзначте його нижній край. Розведіть планки рейсмуса на товщину замку і проведіть дві паралельні лінії перпендикулярно двом горизонтальним, які проходять по центру торця дверей, як показано на маленькому малюнку.
Потім поставте відстань в рейсмус рівним відстані між передньою частиною корпусу замку і центром отвору для шпинделя, притисніть рейсмус до торця дверей і нанесіть розміри замку на обидві лицьові сторони дверей. Відзначте положення замкової щілини і проведіть останню вертикальну лінію по центру між проведеними раніше вертикальними лініями.
Гніздо під коробку замку вирубують долотом або стамескою. Можна спочатку просвердлити отвори по висоті коробки, а потім вибрати деревину долотом або стамескою. Передня планка замку повинна бути врівень з ребром або площиною бруска двері. Вставивши замок в гніздо, навколо планки обводять гостро відточеним олівцем або шилом, залишаючи ризики, за якими вирізають деревину на товщину планки. Замок вдруге вставляють в гніздо і перевіряють щільність прилягання планки. Потім замок виймають, вимірюють відстань від ключевіни до планки, а також від нижньої сторони гнізда до верху ключевіни, і переносять ці розміри на двері. Отвір для ключевіни видовбують або спочатку просвердлюють, а потім видовбують. Цей отвір має перебувати строго проти ключевіни замку, щоб ключ в неї вставлявся вільно. Після цього замок прикручують шурупами і перевіряють роботу замка ключем.

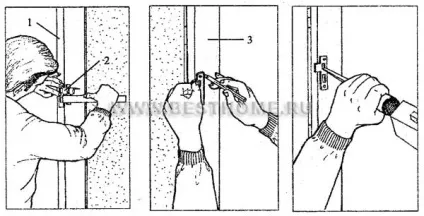

Мал. 10. Кріплення приймаючої накладки
1 - лиштва; 2 - приймаюча накладка; 3 - косяк
Щоб прикріпити приймаючу накладку, закрийте двері і відзначте положення язичка на косяку (рис. 10). Потім відкрийте двері, повісьте накладку на язичок і відміряйте відстань від краю накладки до лицьової сторони дверей.
Перенесіть цю відстань на косяк. Потім прикладіть приймаючу накладку до відміток і обведіть її олівцем, після чого зробіть долотом поглиблення для накладки і розмітьте отвір під шурупи. Пригвинтите накладку до косяка. Долотом виконайте прорізи під язичок і клямку. Загніть молотком виступ на накладці, вона служить направляє для язичка. Відміряйте, виріжте і закріпіть стопори дверей і лиштва.
Існує і такий старий спосіб. Проти засува замка вирубують гніздо глибиною 5 мм, розміром трохи більше засува. Гніздо замазують врівень з чвертю м'якою глиною, пластиліном, потім двері щільно прикривають і повертають ключ. Засув висувається і залишає відбиток на замазати місці. Двері відкривають, запірну планку приставляють отвором для засува до залишеної мітці так, щоб вона поєднувалася тільки по верхній лінії (отвір в планці по висоті робиться трохи більше: цей «запас» внизу необхідний на випадок можливої опади двері). Планку щільно притискають, обводячи навколо неї олівцем, залишаючи ризику, по якій і вибирають деревину під планку в цілому з гніздами під засув і ролик (якщо він є в замку). Гніздо для засува вирубують стамескою або висвердлюють по відбитку на пластиліні, глибина його повинна на 3-5 мм перевищувати довжину висунутою частини засува. Точно так же вирізують гніздо для роликового фіксатора або пружинної засувки, вмонтованих в замок, які фіксують двері в закритому положенні. Потім приймаючу накладку кріплять шурупами і перевіряють роботу замка.
Накладний замок встановити дещо простіше, так як при цьому не потрібно вирубувати гніздо для його коробки, досить прорізати отвір для ключевіни. Замок ставлять так, щоб його передня планка була урівень з кромкою двері, а лицьова поверхня відповідної (запірної) частини була в одній площині з поверхнею фальца дверної коробки. Як і при установці врізного замка, спочатку ставлять на місце коробку замку і перевіряють ключем його роботу. Потім прикривають двері і на бруску дверної коробки розмічають місце для відповідної частини замку. При цьому, як правило, доводиться робити відповідний виріз в наличнику, а іноді додатково врізатися в дверну коробку, щоб засув замку вільно входив у відповідну частину. Ручки і пластинки замкової щілини кріплять після прирізки замку.
