Opel Astra h Заміна ременя приводу допоміжних агрегатів
Ремінь приводу допоміжних агрегатів на всіх двигунах знімають приблизно однаковими прийомами. Виняток - двигун Z 14 XEP, для зняття ременя якого потрібно спеціальне пристосування, а також необхідний демонтаж правої опори підвіски силового агрегату.
Для заміни ременя приводу допоміжних агрегатів двигуна Z 16 XER виконайте наступне.
Вам буде потрібно ключ або торцева головка «на 19».
1. Зніміть праве переднє колесо.
2. Зніміть правий бризговики двигуна (см. Зняття і установка бризковиків і захисту картера двигуна Опель Астра h).
3. Поверніть ключем проти годинникової стрілки ролик натягача до ослаблення натягу ременя ...
Так розташований на корпусі натягача двенадцатигранник для повороту натяжної ролика.
4 ... .сніміте ремінь приводу допоміжних агрегатів з натяжної ролика ...
5 ... .і повністю витягніть ремінь 6. Встановіть новий ремінь приводу допоміжних агрегатів в порядку, зворотному зняттю.
7. Проверните колінчастий вал на три повних оберти, щоб ремінь приводу допоміжних агрегатів зайняв правильне положення на шківах.
Для заміни ременя приводу допоміжних агрегатів двигуна Z 18 XER виконайте наступне.
1. Зніміть праве переднє колесо.
2. Зніміть правий бризговики двигуна (Зняття і установка бризковиків і захисту картера двигуна Опель Астра h).
3. Поверніть ключем проти годинникової стрілки ролик натягача за центральний болт А (рис. 4.7) до ослаблення натягу ременя, зніміть ремінь приводу допоміжних агрегатів з натяжної ролика і повністю витягніть ремінь.

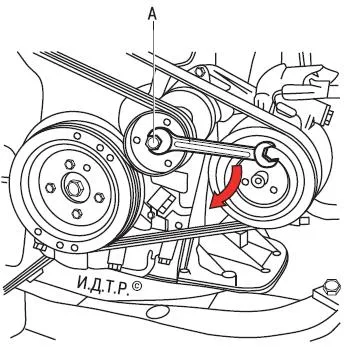

Мал. 4.7. Зняття ременя приводу допоміжних агрегатів двигуна Z 18 XER: А - центральний болт натяжної ролика.
4. Встановіть новий ремінь приводу допоміжних агрегатів в порядку, зворотному зняттю.
5. Проверните колінчастий вал на три повних оберти, щоб ремінь приводу допоміжних агрегатів зайняв правильне положення на шківах.
Для заміни ременя приводу допоміжних агрегатів двигунів Z 20 LER і Z 20 LEН виконайте наступне.
1. Зніміть праве переднє колесо.
2. Зніміть правий бризговики двигуна (см. Зняття і установка бризковиків і захисту картера двигуна Опель Астра h).
3. Поверніть ключем за годинниковою стрілкою ролик натягача за центральний болт А (рис. 4.8) до ослаблення натягу ременя, зніміть ремінь приводу допоміжних агрегатів з натяжної ролика і повністю витягніть ремінь.

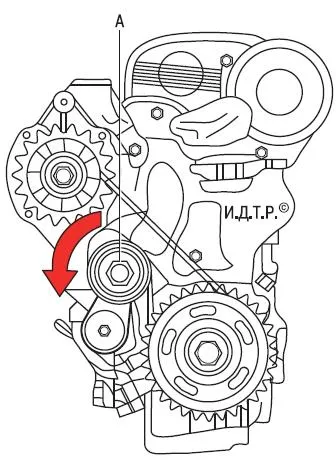

Мал. 4.8. Зняття ременя приводу допоміжних агрегатів двигунів Z 20 LER і Z 20 LEН: А - центральний болт натяжної ролика.
4. Встановіть новий ремінь приводу допоміжних агрегатів в порядку, зворотному зняттю.
5. Проверните колінчастий вал на три повних оберти, щоб ремінь приводу допоміжних агрегатів зайняв правильне положення на шківах.
Для заміни ременя приводу допоміжних агрегатів двигуна Z 14 XEP виконайте наступне.
1. Зніміть праве переднє колесо.
2. Зніміть правий бризговики двигуна (см. Зняття і установка бризковиків і захисту картера двигуна Опель Астра h).
3. Зніміть повітряний фільтр (див. Зняття і установка повітряного фільтру і воздуховода Опель Астра h).
4. Зніміть праву опору підвіски силового агрегату (див. Заміна правої передньої опори силового агрегату Опель Астра h).
5. Використовуючи спеціальне пристосування 2 (рис. 4.9) КМ-955-2 відіжміть натяжна ролик в напрямку, показаному стрілкою, до ослаблення натягу ременя і зафіксуйте його в цьому положенні, зніміть ремінь приводу допоміжних агрегатів з натяжної ролика і повністю витягніть ремінь.

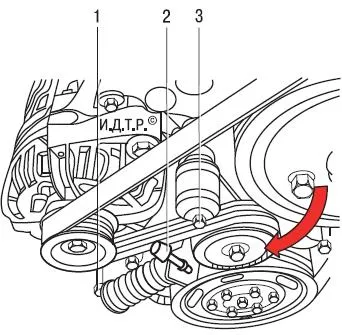

Мал. 4.9. Зняття ременя приводу допоміжних агрегатів двигуна Z 14 XEP: 1, 3 - болти кріплення натяжного ролика; 2 - пристосування КМ-955-2 для ослаблення натягача.
6. Встановіть новий ремінь приводу допоміжних агрегатів і всі зняті деталі, в порядку, зворотному зняттю.
7. Зніміть спеціальне пристосування КМ-955-2 і поверніть колінчатий вал на три повних оберти, щоб ремінь приводу допоміжних агрегатів зайняв правильне положення на шківах.
