Установка насосної станції в колодязь своїми руками

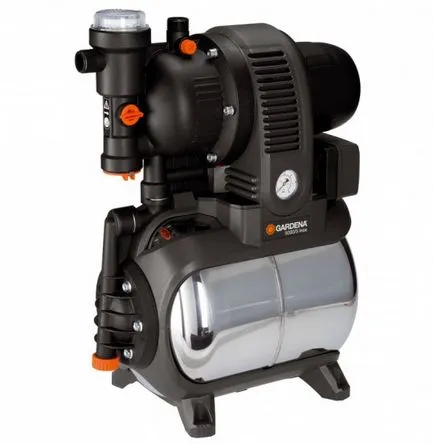

Побутова насосна стація

Насосні станції: загальна інформація

Різниться дане обладнання, в основному, за типом використовуваного насоса. Є водяні насоси з вбудованим або виносним ежектором.
Існують моделі станцій без ежектора, що базуються на відцентрових або вихрових насосах:

• Насосні агрегати з вбудованим ежектором досить потужні, і можуть подавати воду з досить глибокого колодязя. Їх встановлюють у приміщенні, але не в будинку, так як вони дуже галасливі - а в госпбудівлі або спеціальних колодязях. Про те, як здійснюється установка насосної станції в колодязь, ми розповімо трохи пізніше.
• Виступаючий ежектор з'єднується з двома трубами, які опускають безпосередньо в колодязь. Живить трубка подає воду до ежектору. Таким чином, створюється зусилля для всмоктування і подачі її в трубопровід.
• Насосні агрегати з виступаючим ежектором, більш чутливі до вмісту в воді частинок піску і ККД таких станцій менше, ніж у попереднього варіанту. Зате вони менш гучні, і можуть бути встановлені в будинку. Причому, досить значну відстань в 30-40 метрів від водозабору, цьому не перешкода.

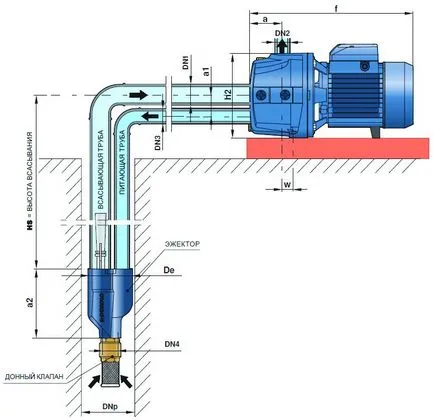

Схема установки насосної станції в колодязь

• При відсутності ежектора, всмоктування води забезпечується за рахунок особливої, багатоступінчастої конструкції водонапірної частини агрегату. Безежекторние станції практично безшумні, анітрохи не поступаються в продуктивності ежекторним варіантів, і споживають набагато менше електроенергії.
• Підбираючи насосний агрегат для потреб приватного будинку, слід врахувати норми витрати води на кожного члена сім'ї, глибину шахти колодязя, діаметр і довжина трубопроводу. Має значення і висота подачі води, якщо будинок має кілька поверхів. На підставі цих даних, консультант в магазині допоможе вам підібрати потрібну модель.

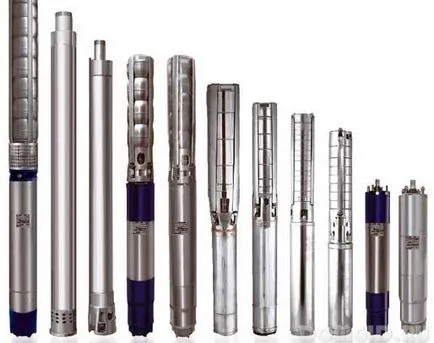

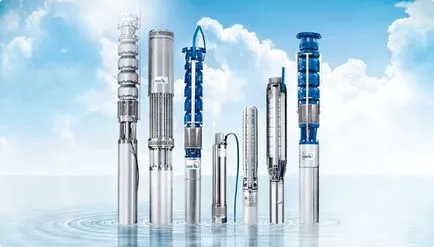

• Найчастіше, насосні станції встановлюють, якщо статичний рівень дзеркала води в колодязі не перевищує 9-10метров. У більш глибоких колодязях і свердловинах встановлюють глибинні насоси.
  Чим більше довжина трубопроводу, тим менше можливостей у насосної станції подати воду вгору. У таких випадках, може бути використано два, і навіть три агрегати, в залежності від поверховості будівлі.

Побутова насосна станція складається з водонапірної корпусу, двигуна, насоса, манометра і реле тиску. У комплект до агрегату йде роз'єм і кабель для підключення, а так само заземлюючі клеми.
Є варіанти і з накопичувальним баком, але вони громіздкі, і в приватному домоволодінні встановлюються рідко. Багато моделей останнього покоління мають гідроакумулятор, який підтримує в системі постійний тиск.
Ціна такого агрегату дорожче, але в експлуатації він надійніший.

Облаштування насосної станції

Перед тим, як встановити в колодязі насосну станцію, на трубі, що подає повинен бути змонтований зворотний клапан. Адже щоб насос міг безперебійно качати воду, яка примикає до нього труба повинна бути постійно заповнена водою.
Отже:

• Зворотний клапан перешкоджає її мимовільного сливу, і традиційно монтується в тандемі з фільтром. Його монтаж дозволяє розташовувати насосну станцію навіть вертикально.
  Наявність в системі зворотного клапана продовжить термін служби обладнання, оберігаючи його від гідравлічних ударів.

Зворотний клапан для насосної станції

• До речі, в системах з виносним ежектором можуть бути встановлені і два клапана. Один в трубі, що подає воду з колодязя до насоса, інший - на виході.
  По суті - це запірна арматура, що складається і корпусу з різьбленням, пружини, гумових ущільнювачів і заглушки. Корпус зворотного клапана може бути виготовлений з латуні, бронзи, або нержавіючої сталі.
• Для установки самої станції, потрібно передбачити таке місце, щоб вона завжди працювала при плюсовій температурі. Це може бути підвальне приміщення, або прибудова до будинку.
  Дуже зручно використовувати для цієї мети спеціально побудований колодязь, розташований недалеко від водозабору.
• Це обійдеться дешевше, ніж пристроювати до будинку ціле приміщення, та й звуки працюючого агрегату не будуть заважати. Спорудити такий колодязь своїми руками не становить особливої ​​складності, адже відмітка його дна, з урахуванням глибини промерзання грунту, складе не більше трьох-чотирьох метрів.

Установка насосної станції в колодязі

• У всякому разі, для південних регіонів даний варіант установки насосної станції є ідеальним. У місцевостях з переважаючими мінусовими температурами, такі колодязі, або як їх ще називають, кесони, необхідно обладнати опалювальними приладами, або в трубопроводі повинен бути встановлений гріючий кабель.
• Головне в облаштуванні колодязя, призначеного для установки насосної станції - якісно герметизувати і добре утеплити його стінки. Утеплення виконується із зовнішнього боку, в пазухах між стінками котловану і колодязя.
  На представленому фото видно, що це простір заповнений сипучим утеплювачем, і залито цементним розчином.
• Сам агрегат монтується на консоль або кронштейн, що має Г-подібну форму, і розташовується так, щоб впускний патрубок був орієнтований в бік водозабору, а випускний - в сторону будинку. Його корпус стосуватися стіни не повинен. Для амортизації і гасіння вібрації, між кронштейном і опорами ставляться гумові прокладки.

Консоль для установки наносного агрегату

• Після того, як насосна станція буде встановлена, обладнуються вхід і вихід. Вхідний патрубок з'єднується з траншейним трубопроводом за допомогою перехідника.
  На нього монтується запірний вентиль і фільтр. На виході, гнучким шлангом пов'язують гідроакумулятор і реле тиску, і так само, через фільтр, з'єднують з випускним патрубком. Для герметизації з'єднань використовується клейова тефлонова стрічка.

Конструкція агрегатів різна, а, отже, і нюанси їх установки можуть відрізнятися. У будь-якому випадку, в комплекті з устаткуванням завжди є схема монтажу від виробника, якій і потрібно дотримуватися.
