Установка концевика 5-й двері і освітлення багажника (детальна інструкція)

До процесу установки (освітлення багажника + кінцевик дверей багажника):
1. Для початку зняв обшивку в багажнику, ліву і праву, вона кріпитися кліпсами кріплення обшивки (давольно ніжна хрень, будьте акуратніше при зніманні, можна відламати капелюшки)

У правій частині багажника, під обшивкою розташований "П-подібний" роз'єм

Там два дроти червоний - + 12в і розавая з чорною смугою і штрихами - "земля".

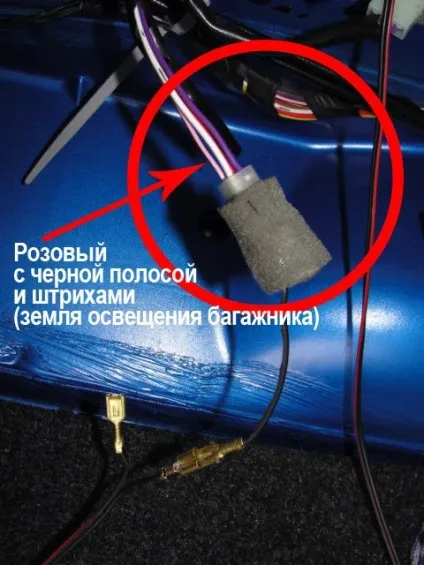

Ось цей самий 2-й провід йде під ліву обшивку і там перериває своє існування, ось тут

далі тягнути його потрібно самому.

2. Установка концевика в замок двері багажника
Знімаємо обшивку з 5-й двері, вона кріпиться так само кліпсами, які складаються з 2-х частин

1-гвоздик, 2 капелюшок. * При демонтажі капелюшок не чіпаємо, спершу піддягаємо гвоздик, в місці вказаному на рис. стрілкою (що не дивно, не виявилося під рукою маленької плоскої викрутки і гвоздики піддягаємо штопором, виявилося дуже зручно: D), витягуємо його на половину, а там і вся кліпса піде. (Прим. Ред. - це не зовсім вірний спосіб вилучення цих кліпс. Правильно слід втопити "гвоздик" і кліпса вийде)

Коли все (8 шт) кліпси зняті, обшивка залишається тримаються на 2-х внутрішніх кліпсах засувках

Беремо за лівий і правий край обшивки, близько стопсигнал і сильним, але плавним рухом смикаємо вниз, кліпси відщіпає.
Знімаємо замок (верхню його частину) з 5-й двері, для цього потрібно відкрутити 3 болти

Крутите сміливо, гайки приварені до корпусу. Та й це частина замку не регулюється щодо самих дверей. Потім поставити назад проблем не виникне. Болти відкручені, замок залишився прикріплений тільки до штанги личинки

Зняти її не представляє особливих труднощів, 1-відвертаємо пластикову засувку, 2-витягуємо штангу

3. Установка контакту в замок
Знайдіть стару вилку, впевнений у кожного вона валяється в дальньому кутку ящика. Розберіть її, нам потрібен контакт

І пластмасова частина з замку. Ось вона

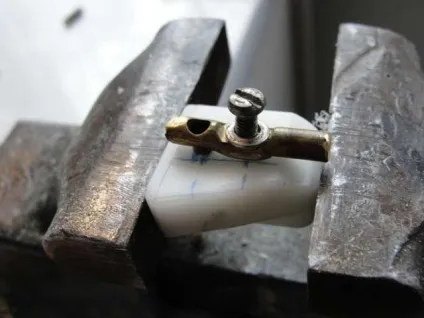

Обрізаємо контакт з потрібною нам довжині, відзначаємо отвори для кріплення контакту на пластмасовій частині, так що б він випирають на 1 мм

для торкання корпусу самого замку

Свердлимо 2 отвори (ідеально підходить свердло розміром 2,5)

Кріпимо контакт на його стандартний болтик, їм же кріпимо провід до контакту

Не забудьте протягнути дріт через пластикову заглушки задньої частини замку

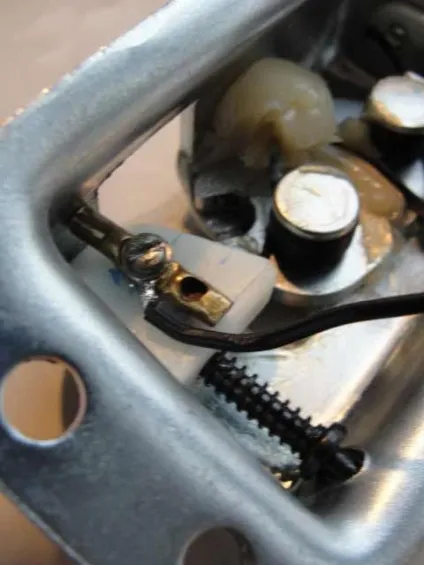

Ось що вийшло

Замок встановлюємо назад, спочатку кріпимо пластикову засувку в замок, а потім протягуємо в неї штангу (операція зворотна зніманню). 3 болта закручені.

4. Протяжка кабелю (спочатку тягнув джгут, потім кріпив до нього провід і в обратку)
Купіть тросик дросельної заслінки (max 50 руб).

З нього нам потрібна сталева жилка, їй і простягав кабель, дуже зручно і швидко.

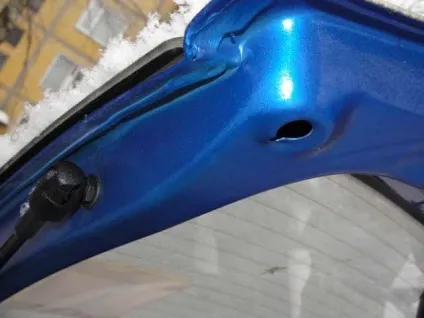

Зняв ліву гумку з 5 двері

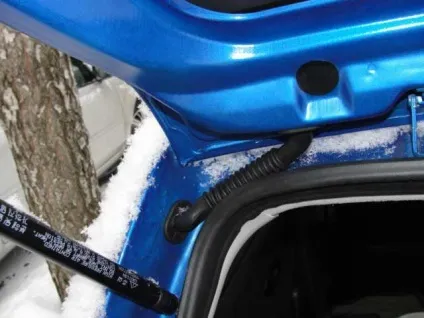

Простягнув безпосередньо до гофри

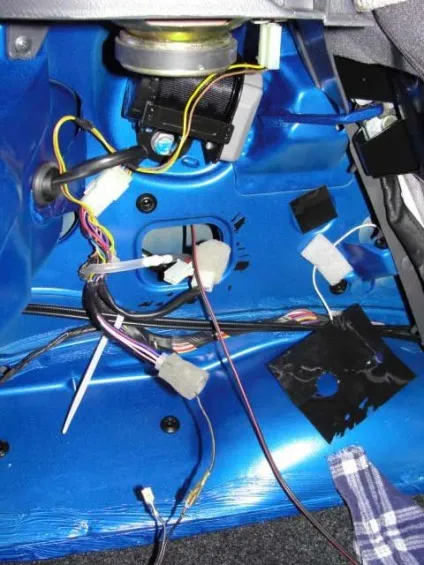

Потім по стійці до лівої частини багажника, де чекає нас рожевий з чорною смугою і рисками провід

Все, мукам кінець. За часу зайняло близько 30 хв.

5. Освітлення в багажнику
Купив світлодіодну стрічку (близько 300 р метр)

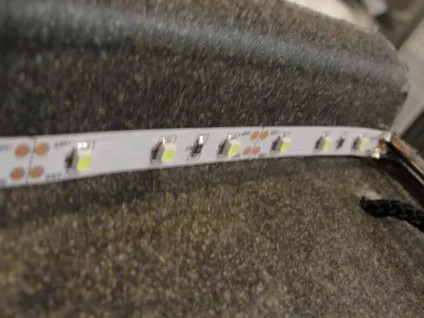

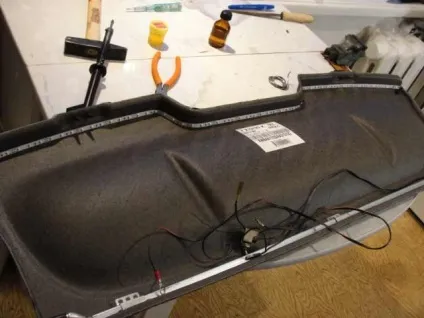

Її прикріпив до полиці, на самий край

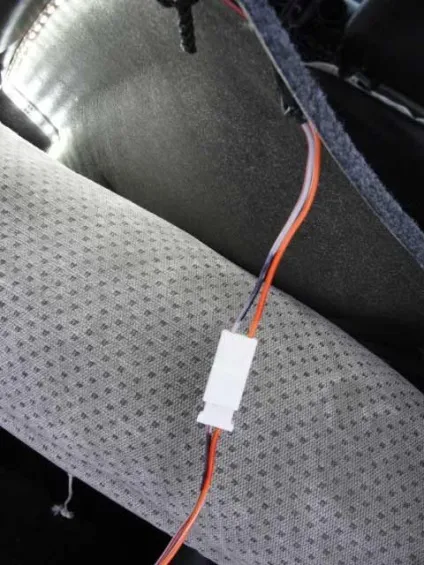

Зробив це так, щоб і в багажник світило і на землю навколо багажника. Для перевезення великих речей, зі зніманням полки, передбачив роз'єм

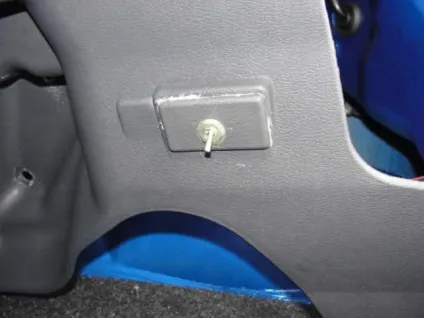

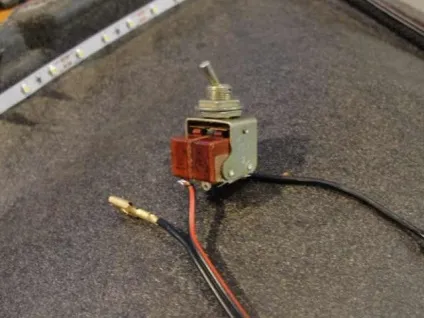

Поставив примусовий вимикач для світлого часу доби і для довгого відкриття багажника без потреби освітлення.

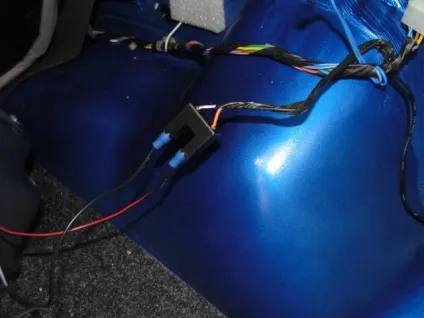

Все пропаяв, підключив до концевику багажника. Працює як годинник.

Ось, що вийшло в результаті
