Установка і настройка зовнішньої 3g антени

Вітаю наших Новомосковсктелей!

У минулій статті ми розглянули більш детально такі поняття як швидкість 3G інтернету, як її виміряти і від яких чинників вона може залежати. Також ми детально розглянули важливе питання про те, як реалізувати і на що вистачає певної швидкості, простіше кажучи, скільки можна скачати і які програми будуть працювати. Таким чином, думаю, багато наших Новомосковсктелі змогли вибрати для себе певну комфортну швидкість інтернету.

Тепер давайте розглянемо способи збільшення цієї швидкості. Маючи запас знань, почерпнутий нами з минулої статті, нам буде набагато простіше. Як багато напевно здогадалися, найпростіший спосіб збільшити швидкість - це вплинути на чинники, від яких вона залежить. Збільшити рівень сигналу, змінити тип обладнання, вибрати оптимальну базову станцію (менш завантажену користувачами) і т.д.

Тепер перейдемо до суті питання.

Антена і з чим її їдять.

Антени часто продаються в розібраному вигляді, так як транспортування їх в зібраному чревата ушкодженням конструкції. Давайте коротко розглянемо, з чого складається антена і як її зібрати.

2. Пластиковий бокс з платою узгодження

3. Траверса (напрямна)

4. Пігтеіл (антенний перехідник)

6. Антенний кабель з роз'ємами

7. Роз'єми на кабелі для підключення до антени і пігтейл.

Далі збираємо конструкцію антени (якщо вона прийшла в розібраному вигляді), кріпимо задні рефлектори і перевіряємо, з'єднаний чи кабель з платою узгодження.

Не потрібно повністю герметизувати плату узгодження, всередині може накопичуватися (конденсіроватьс я) волога, що призведе до окислення контактів елементів.

Якщо кабель не підключений до антени, значить необхідно це зробити. Необхідно вільний кабель підключити до плати узгодження або ж, якщо вона відсутня, до роз'єму на антені (таке може бути в антенах з хвилеводом).

Отже, якщо у нас є плата узгодження, то необхідно: зачистити і підготувати кабель, як зображено нижче.

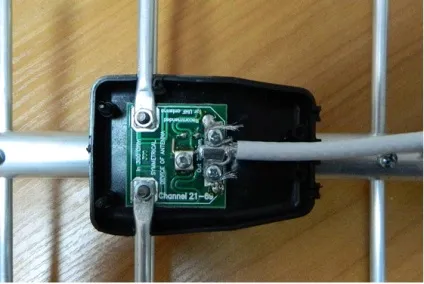

Далі необхідно відкрити бокс з платою узгодження і закріпити кабель на платі, кріплення має бути надійним, кабель повинен добре прилягати до контактів і не бовтатися. Виглядає це приблизно як на малюнку нижче:

При монтажі кабелю важливо не поспішати. Якщо виникне замикання центральної жили з обплетенням кабелю, то всі ваші зусилля зійдуть нанівець.

Отже, антена зібрана і готова до установки.

Поясню пункти:
1) При поганих параметрах сигналу зв'язок може бути нестійкою, пропадати і т.д.
Тому, маючи антену і налаштовуючи її найкращим чином, ми покращуємо сигнал, що приймається модемом, і його робота стає відносно стабільною.

2) Отримана швидкість, в першу чергу, залежить від завантаження БС на поточний момент;
- в другу чергу - від обладнання абонента;
- і в третю - від параметрів сигналу.

підсумую:
Якщо вас цікавить стабільність роботи інтернету і ви хочете отримати максимально можливу швидкість - потрудіться налаштувати антену.

Як неправильно встановлювати напрямок антени:
- «на око» в бік населеного пункту, де стоїть БС;
- по компасу (навігатора) в сторону населеного пункту, де стоїть БС.

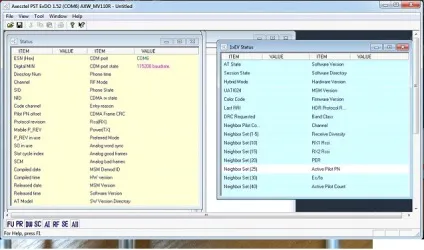

Отже, ми готові до налаштування. Запус каєм «Axesstel». Перед нами відкривається головне вікно програми:

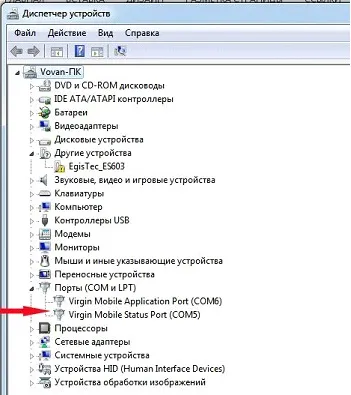

Далі необхідно визна еліть порт нашого модема. Для цього відкриваємо диспетчер пристроїв і вибираємо вкладку порти (COM і LTP). Як правило, вибирається порт під ім'ям Status port. Якщо не вийшло, пробуємо інший.

У програмі «Axesstel» вибираємо знизу зліва вкладку SE, потім порт нашого CDMA модему, який дізналися раніше, і натискаємо Confim:

Після цього у вас з'явиться шкала CDMA сигналу у вікні 1x EV Status. Це головне значення вашої 3G антени.

CDMA антена при використанні ПО «Axesstel» бачить 3G практично скрізь!
Орієнтуючись на значення RX1 Rssi, як вказано на малюнку, виробляємо настройку антени. Нормальний показник цього параметра від - 68dBm до -82dBm. При таких показниках 3G інтернет працює повноцінно.

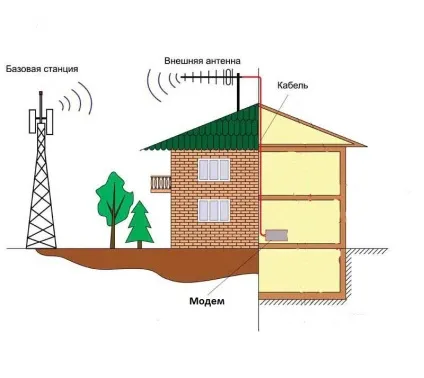

Тут важливо не лінуватися і з'ясувати у вашого оператора місце розташування найближчої до вас базової станції. Також необхідно вивчити місцевість, можливі високі перепони, будівлі, дерева, взяти CDMA антену і пройти навколо будинку. Важливо заміряти сигнал з усіх боків будинку, можливо вам доступний стабільний сигнал з декількох джерел (за умови видимості двох і більше базових станцій). Якщо виявлений 3G сигнал з різних базових станцій, то необхідно провести їх порівняння, заміряти швидкість і після цього вибрати найкраще джерело 3G інтернету. Справа в тому, що хороший сигнал - це ще не хороша швидкість. При хорошому сигналі може бути так, що базова станція перевантажена великою кількістю абонентів, а отже швидкість з'єднання в годину пік буде низькою. І навпаки, сигнал не дуже, а базова станція не завантажена, тому і швидкість інтернет-з'єднань ня вище.
Де швидкість інтернету вище, там і кріпимо CDMA антену, заводимо кабель в будинок і тільки після цього робимо остаточну настройку. При остаточній налаштуванні не поспішаємо, коригуємо напрямок антени по 1-2 сантиметри.
Хочу звернути вашу увагу на те, що RX1 Rssi - це показник опору мережі. Чим він нижчий, тим краще.

Антена повинна бути ізольована діелектриком. Для цього використовуйте гумову прокладку між антеною та трубою, на яку проводиться монтаж. Це дозволить уникнути можливих наведень і втрати рівня сигналу, особливо якщо установка проводиться на заземлену трубу (укопану в землю). Також зайвий кабель від антени до вашого модему не повинен бути скручений в кільце (це дуже важливо), вирівняйте його. Уважно і надійно з'єднувати всі роз'єми і контакти, зміцнюйте антену так, щоб вона не втратила напрямок.

І найголовніше, це терпіння і витримка, і тарифи Інтертелеком 3G безліміт. Якщо ви правильно все зробите, то швидкість у вас може бути вище, ніж наприклад у сусіда з більш дорогим обладнанням. Погодьтеся, але ж приємно коли у вас щось краще, ніж у інших 🙂

Удачі вам у налаштуванні ваших антен, і будьте завжди онлайн.
